| Механические аксессуары для линейных осей |
EJES OF CONEXIÓN |
|---|---|
| Номинальный размер [мм] |
80/110/145 |
| Внешний диаметр D [мм] |
18.0 |
| Осевая гибкость ∆ka [мм] |
1.8 |
| На жиро [Нм] |
100 |
| Вес [кг] |
9.71 |
| Общая длина соединительного вала Lcs |
LM – 140 MM |
| Сноска: общая длина соединительного вала Lcs |
THE VALOR ES VÁLIDO FOR THE TAMAÑO -110; THE TAMAÑO -080 ES LM – 120 MM |
| Время м |
4 , 2 + 0 , 008 X (LCS – 160) |
| Момент инерции масс |
6480 + 8 , 5 X (LCS – 160) |
| Версия соединительного вала |
2 |
| Угловая гибкость ∆kw [°] |
1 |
| Размер A (направляющие профили) [мм] |
110 |
| Размер D [мм] |
18 |
| Размер Lcs макс. [мм] |
4000 |
| Размер Lcs мин. [мм] |
250 |

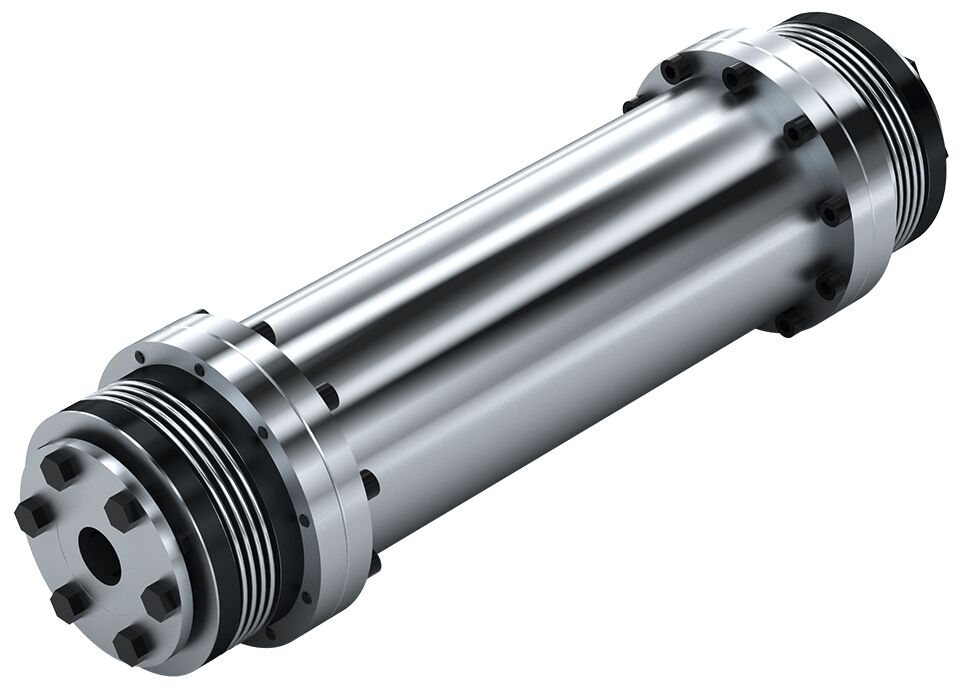

SHAFT TRANSMISION MKR-080/-110/-145 / MLR-080/-110
- Компенсация ошибки выравнивания
- Безлюфтовый и крутильно-жесткий
- Большие перемычки между осевыми расстояниями
- Динамическая балансировка согласно VDI 2060
Характеристики
