| Механические аксессуары для линейных осей |
EJES OF CONEXIÓN |
|---|---|
| Номинальный размер [мм] |
145 |
| Крутящий момент [Нм] |
15 |
| Внешний диаметр D [мм] |
19.0 |
| Вес [кг] |
1.2 |
| Время м |
0 , 0012 · (LCS [MM] – 118) + 0 , 62 |
| Момент инерции масс |
0 , 67 · (LCS [MM] – 118) + 246 |
| Номинальный момент соединительного вала Mcs [Нм] |
30 |
| Максимальный крутящий момент соединительного вала Ms [Нм] |
45 |
| Размер A (направляющие профили) [мм] |
55 |
| Размер D [мм] |
19 |
| Размер резьбы M |
M6 |
| Размер LB [мм] |
32 |
| Размер Lcs макс. [мм] |
3000 |
| Размер Lcs мин. [мм] |
150 |

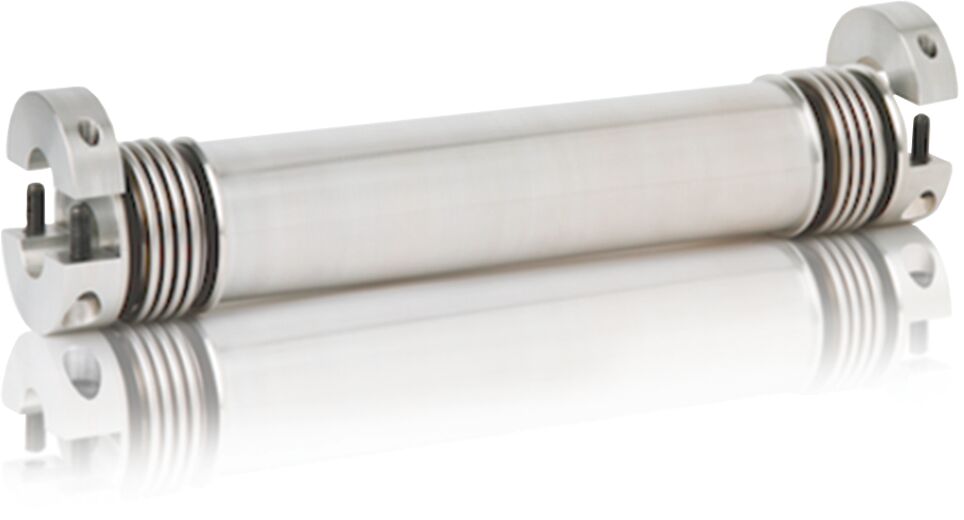

SHAFT TRANSMISION CKR 20-145
- Большие перемычки между осевыми расстояниями
- Радиальный монтаж благодаря двухкомпонентной зажимной втулке
- Сборка и разборка без необходимости перекоса осей
- Безлюфтовый и крутильно-жесткий
Характеристики
