Подъемно-поперечные транспортировочные агрегаты TS 2plus

Подъемно-поперечная транспортировочная установка HQ 2/C-H

• Поперечная подъемно-транспортная установка для разгрузки из продольного сечения в поперечное и наоборот.
• Применение для больших общих масс до 2 кг/см в самой маленькой части держателя заготовки и до 240 кг.
• Плоская конструкция позволяет размещать установки на нескольких уровнях.
• Синхронизированное подъемное движение четырех цилиндров для равномерного и параллельного подъемного движения.
• Транспортная средняя плоская пластинчатая цепь
• Подходит для изготовления профиля ST 2/… с шириной профиля 45 мм или профиля ST 2/…-H с шириной профиля 50 мм.
• Комбинируется с WT 2, WT 2/F, WT 2/H и WT 2/F-H
• В зависимости от сборки регулируемые по высоте боковые направляющие могут использоваться в качестве фиксированного упора для разгрузки или в качестве боковой направляющей для смены держателей заготовок.
• Фиксированные упоры в виде регулируемых/подвижных боковых направляющих в стальной ленте.
• Допускается реверсивная работа.
• Операция накопления не допускается.

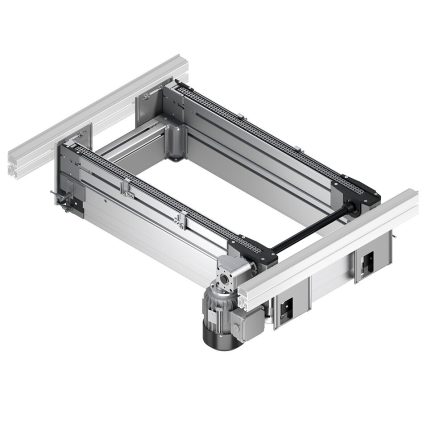

Подъемно-поперечная транспортировочная установка HQ 2/G-H

• Поперечная подъемно-транспортная установка для разгрузки из продольного сечения в поперечное и наоборот.
• Особо компактная конструкция позволяет создавать многоуровневые установки в условиях ограниченного пространства.
• Применение для больших общих масс до 2 кг/см в самой маленькой части держателя заготовки и до 240 кг.
• Синхронизированное подъемное движение четырех цилиндров для равномерного и параллельного подъемного движения.
• Встроенные натяжители цепи; настроить вручную
• Транспортная среда: дуплексная цепь (подходит для использования в EPA)
• Подходит для изготовления профиля ST 2/… с шириной профиля 45 мм или профиля ST 2/…-H с шириной профиля 50 мм.
• В зависимости от сборки регулируемые по высоте боковые направляющие могут использоваться в качестве фиксированного упора для разгрузки или в качестве боковой направляющей для смены держателей заготовок.
• Фиксированные упоры в виде регулируемых/подвижных боковых направляющих в стальной ленте.
• Комбинируется с WT 2, WT 2/E и WT 2/F
• Операция накопления не допускается.
• Допускается реверсивная работа.
• Разрешены только держатели заготовок с PE-заглушками.

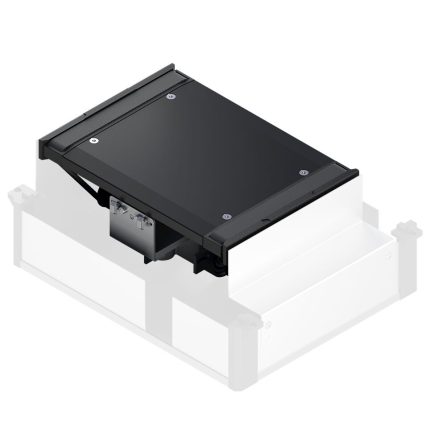

Подъемно-поперечная транспортировочная установка HQ 2/T

• Поперечная подъемно-транспортная установка без собственного привода для разгрузки с продольного сечения на поперечное ленточное секция роликовыми секциями и наоборот.
• Используется вместе с HQ 2/O в тандемной версии.
• Привод через зубчато-ременную муфту
• Подходит для использования в специальных конструкциях.
• В двух типоразмерах с 1 или 2 подъемными цилиндрами.
• Транспортное средство: зубчатый ремень (подходит для использования в EPA)
• Пневматическое оборудование на 2 (верхнее, центральное) или 3 (верхнее, центральное, нижнее) положения подъема.
• Подходит для изготовления профиля ST 2/… с шириной профиля 45 мм или профиля ST 2/…-H с шириной профиля 50 мм.
• Можно комбинировать с WT 2/E, WT 2, WT 2/F и WT 2/LS (только для модели LS)
• Допускается реверсивная работа.

Подъемно-поперечная транспортировочная установка HQ 2/T LS

• Поперечная подъемно-транспортная установка без собственного привода для разгрузки с продольного сечения на поперечное ленточное секция роликовыми секциями и наоборот.
• Используется вместе с HQ 2/O в тандемной версии.
• Привод через зубчато-ременную муфту
• Подходит для использования в специальных конструкциях.
• В двух типоразмерах с 1 или 2 подъемными цилиндрами.
• Транспортное средство: зубчатый ремень (подходит для использования в EPA)
• Пневматическое оборудование на 2 (верхнее, центральное) или 3 (верхнее, центральное, нижнее) положения подъема.
• Подходит для изготовления профиля ST 2/… с шириной профиля 45 мм или профиля ST 2/…-H с шириной профиля 50 мм.
• Можно комбинировать с WT 2/E, WT 2, WT 2/F и WT 2/LS (только для модели LS)
• Допускается реверсивная работа.

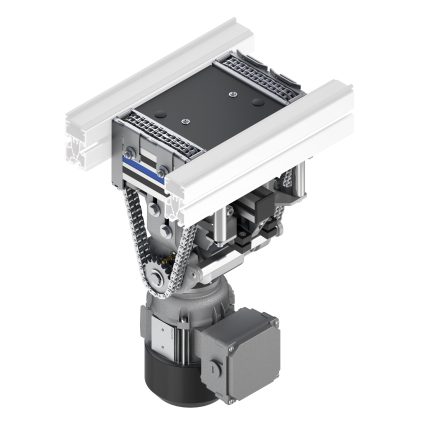

Подъемно-поперечная транспортировочная установка HQ 2/U-H

• Поперечная подъемно-транспортная установка для разгрузки из продольного сечения в поперечное и наоборот.
• Применение при больших массах до 2 кг/см в самой маленькой части держателя заготовки.
• Возможность установки датчика для регулирования скорости при погрузке.
• Подъемное движение с помощью от 2 до 4 моноблочных цилиндров в зависимости от размера
• Транспортная среда: дуплексная цепь (подходит для использования в EPA)
• Пневматическое оборудование на 2 (верхнее, центральное) или 3 (верхнее, центральное, нижнее) положения подъема.
• Подходит для изготовления профиля ST 2/… с шириной профиля 45 мм или профиля ST 2/…-H с шириной профиля 50 мм.
• Боковые направляющие могут быть установлены слева или справа в зависимости от ситуации транспортировки.
• Комбинируется с WT 2, WT 2/F, WT 2/H и WT 2/F-H

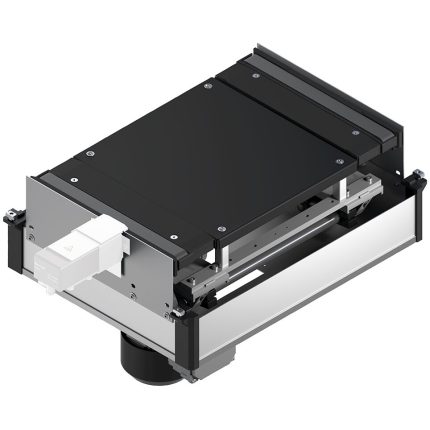

Подъемно-поперечная транспортировочная установка HQ 2/U2

• Поперечная подъемно-транспортная установка для разгрузки из продольного сечения в поперечное и наоборот.
• Применение в ограниченных строительных условиях благодаря подвесному приводному двигателю (внешние размеры не превышают пролета)
• Усиленная версия HQ 2/U с 2 подъемными цилиндрами для держателей заготовок больших размеров.
• Привод посредством звездочки невозможен из-за компактной конструкции.
• Транспортное средство: зубчатый ремень (подходит для использования в EPA)
• Пневматическое оборудование на 2 (верхнее, центральное) или 3 (верхнее, центральное, нижнее) положения подъема.
• Подходит для изготовления профиля ST 2/… с шириной профиля 45 мм или профиля ST 2/…-H с шириной профиля 50 мм.
• Комбинируется с WT 2, WT 2/F, WT 2/H, WT 2/F-H и WT 2/LS (только с моделью LS)
• Допускается реверсивная работа.
