| Механические аксессуары для линейных осей |
EJES OF CONEXIÓN |
|---|---|
| Номинальный размер [мм] |
200 |
| Крутящий момент [Нм] |
70 |
| Внешний диаметр D [мм] |
24.0 |
| Вес [кг] |
8.2 |
| Время м |
0 , 0032 · (LCS [MM] – 160) + 2 , 00 |
| Момент инерции масс |
4 , 50 · (LCS [MM] – 160) + 2000 |
| Номинальный момент соединительного вала Mcs [Нм] |
170 |
| Максимальный крутящий момент соединительного вала Ms [Нм] |
170 |
| Размер A (направляющие профили) [мм] |
83 |
| Размер D [мм] |
24 |
| Размер резьбы M |
M10 |
| Размер LB [мм] |
50 |
| Размер Lcs макс. [мм] |
3000 |
| Размер Lcs мин. [мм] |
200 |

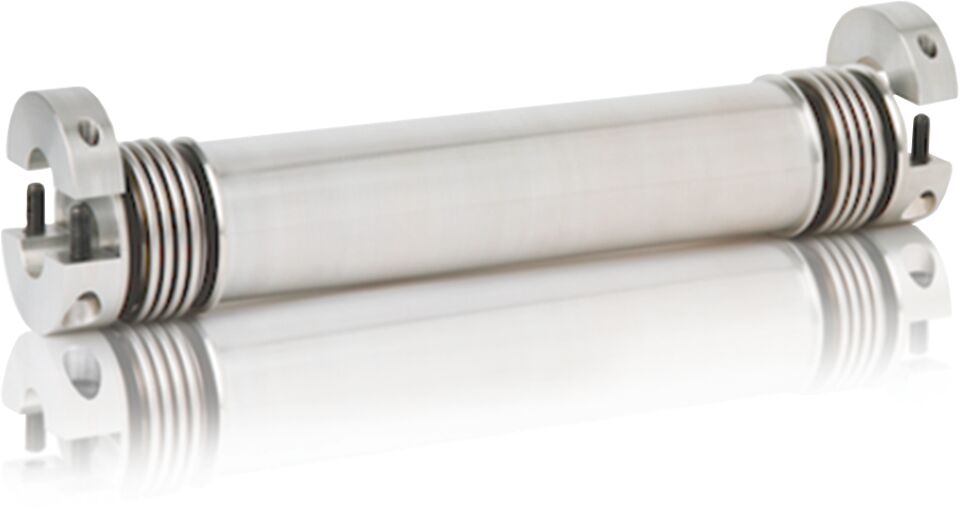

SHAFT TRANSMISION CKR 25-200
- Большие перемычки между осевыми расстояниями
- Радиальный монтаж благодаря двухкомпонентной зажимной втулке
- Сборка и разборка без необходимости перекоса осей
- Безлюфтовый и крутильно-жесткий
Характеристики
