| Механические аксессуары для линейных осей |
EJES OF CONEXIÓN |
|---|---|
| Номинальный размер [мм] |
90 |
| Крутящий момент [Нм] |
5 |
| Внешний диаметр D [мм] |
10.0 |
| Вес [кг] |
0.47 |
| Время м |
0 , 0009 · (LCS [MM] – 80) + 0 , 21 |
| Момент инерции масс |
0 , 032 · (LCS [MM] – 80) + 68 , 2 |
| Номинальный момент соединительного вала Mcs [Нм] |
10 |
| Максимальный крутящий момент соединительного вала Ms [Нм] |
17 |
| Размер A (направляющие профили) [мм] |
40 |
| Размер D [мм] |
10 |
| Размер резьбы M |
M4 |
| Размер LB [мм] |
22 |
| Размер Lcs макс. [мм] |
3000 |
| Размер Lcs мин. [мм] |
105 |

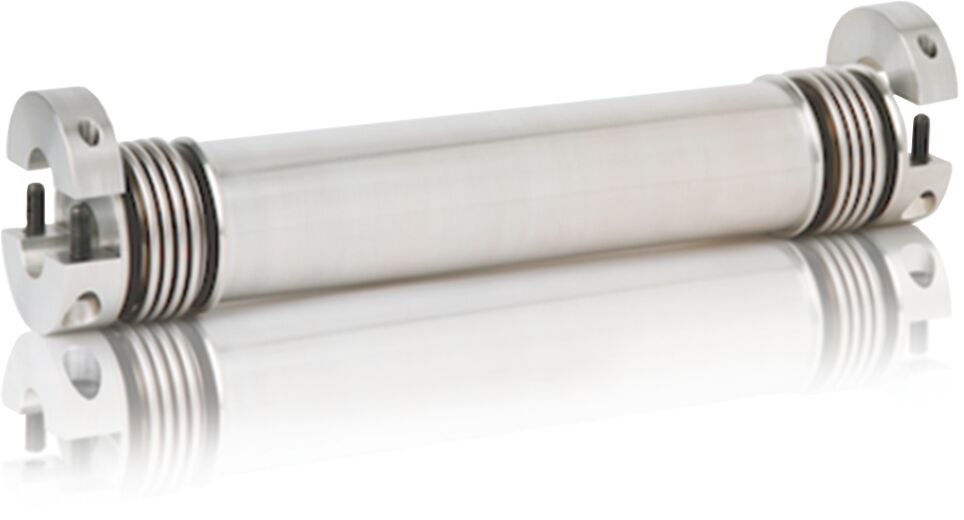

SHAFT TRANSMISION CKR 12-90
- Большие перемычки между осевыми расстояниями
- Радиальный монтаж благодаря двухкомпонентной зажимной втулке
- Сборка и разборка без необходимости перекоса осей
- Безлюфтовый и крутильно-жесткий
Характеристики
