| Механические аксессуары для линейных осей |
EJES OF CONEXIÓN |
|---|---|
| Номинальный размер [мм] |
70 |
| Крутящий момент [Нм] |
4 |
| Внешний диаметр D [мм] |
8.0 |
| Вес [кг] |
502.7 |
| Время м |
0 , 00054 · (LCS [MM] – 80) + 0 , 12 |
| Момент инерции масс |
0 , 09 · (LCS [MM] – 80) + 30 |
| Номинальный момент соединительного вала Mcs [Нм] |
12.5 |
| Максимальный крутящий момент соединительного вала Ms [Нм] |
25 |
| Размер A (направляющие профили) [мм] |
30 |
| Размер D [мм] |
8 |
| Размер резьбы M |
M4 |
| Размер LB [мм] |
21 |
| Размер Lcs макс. [мм] |
2400 |
| Размер Lcs мин. [мм] |
95 |

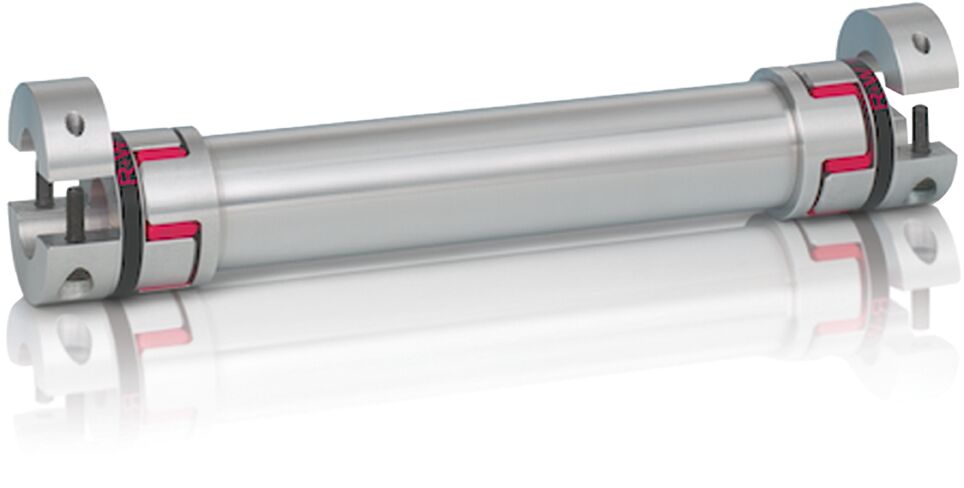

SHAFT TRANSMISION CKR 9-70
- Большие перемычки между осевыми расстояниями
- Радиальный монтаж благодаря двухкомпонентной зажимной втулке
- Сборка и разборка без необходимости перекоса осей
- Безлюфтовый и крутильно-жесткий
Характеристики
