| Номинальный размер [мм] |
CKR-200 |
|---|---|
| Версия с линейными осями |
ACCIONADO BY BELT DENTADA |
| Расстояние перемещения smin [мм] |
80 |
| Индикация минимального перемещения smin |
RECORRIDO OF DESPLAZAMIENTO MÍNIMO NECESARIO FOR GARANTIZAR UNA DISTRIBUCIÓN SEGURA OF LUBRICANTE. |
| Максимальное ускорение amax [м/с²] |
50.0 |
| Максимально допустимая линейная скорость vmax [м/с] |
5.0 |
| Максимальная длина Lmax [мм] |
10000.0 |
| Направляющая динамическая нагрузка Cgw [Н] |
121185 |
| Динамический момент нагрузки Mt [Нм] |
7877.0 |
| Динамический продольный момент ML [Нм] |
10604.0 |
| Максимально допустимый динамический момент по оси Z Mz макс. [Нм] |
1744 |
| Максимальная динамическая нагрузка в направлении z2 Fz2 max [Н] |
42300 |
| Момент инерции поверхности относительно оси z lz [см⁴] |
4022 |
| Допустимая температура окружающей среды механики (мин....макс.) |
-10 °C … +60 °C |
| Индикация допустимой температуры окружающей среды механики (мин....макс.) |
WITHOUT ESTAR BY DEBAJO OF PUNTO OF ROCÍO |
| Вес [кг] |
0 |
| Размер A (направляющие профили) [мм] |
200 |
| Размер B (направляющие профили) [мм] |
150 |
| Размер b P9 [мм] |
8 |
| Размер d h6 [мм] |
24 |
| Размер D H7 [мм] |
68 |
| Размер h [мм] |
4 |
| Размер В [мм] |
100.0 |
| Размер H1 (направляющие профили) [мм] |
127 |
| Размер H2 (направляющие профили) [мм] |
98.5 |
| Размер H3 [мм] |
49.25 |
| Размер К2, глубина резьбы [мм] |
15 |
| Размер К3 (направляющие профили) [мм] |
50 |
| Размер К4 (направляющие профили) [мм] |
66 |
| Размер К6 [мм] |
53 |
| Размер L1 [мм] |
61 |
| Размер L2 [мм] |
104 |
| Размер L3 [мм] |
115 |
| Размер L4 [мм] |
40 |
| Размер L5 [мм] |
3 |
| Размер L6 [мм] |
2.5 |
| Размер N1 (направляющие профили) [мм] |
25 |
| Размер N2 (направляющие профили) [мм] |
38 |
| Размер N3 (направляющие профили) [мм] |
84 |

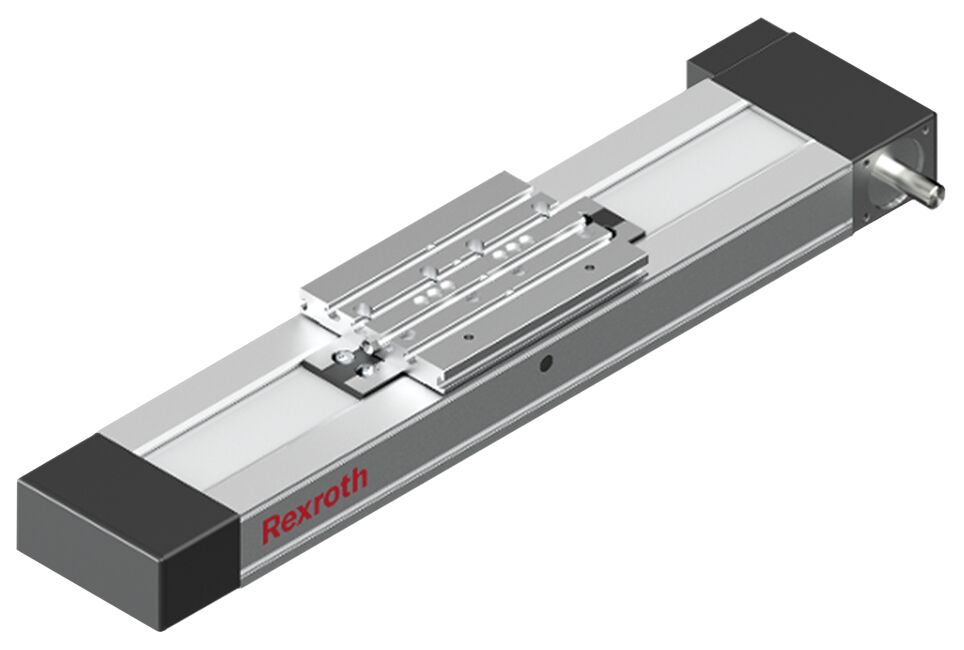

MODULO COMPACTO CKR-200-NN-1
Компактные модули с шариковыми направляющими и зубчато-ременной передачей, размер 200, стандартное исполнение
- Четыре различные модели смазки
- Предварительно натянутый ремень ГРМ
- Интеллектуальная направляющая ремня ГРМ, защищающая внутренние компоненты
- Выполнение длинных отрезков до 10 000 мм.
- Повторяемость до ±0,05 мм.
Характеристики
