| Номинальный размер [мм] |
CKR-090 |
|---|---|
| Версия с линейными осями |
ACCIONADO BY BELT DENTADA |
| Расстояние перемещения smin [мм] |
40 |
| Индикация минимального перемещения smin |
RECORRIDO OF DESPLAZAMIENTO MÍNIMO NECESARIO FOR GARANTIZAR UNA DISTRIBUCIÓN SEGURA OF LUBRICANTE. |
| Максимальное ускорение amax [м/с²] |
50.0 |
| Максимально допустимая линейная скорость vmax [м/с] |
3.0 |
| Максимальная длина Lmax [мм] |
5500.0 |
| Направляющая динамическая нагрузка Cgw [Н] |
7505 |
| Динамический момент нагрузки Mt [Нм] |
203.0 |
| Динамический продольный момент ML [Нм] |
244.0 |
| Максимально допустимый динамический момент по оси Z Mz макс. [Нм] |
132 |
| Максимальная динамическая нагрузка в направлении z2 Fz2 max [Н] |
7505 |
| Момент инерции поверхности относительно оси z lz [см⁴] |
139.7 |
| Допустимая температура окружающей среды механики (мин....макс.) |
-10 °C … +60 °C |
| Индикация допустимой температуры окружающей среды механики (мин....макс.) |
WITHOUT ESTAR BY DEBAJO OF PUNTO OF ROCÍO |
| Вес [кг] |
0 |
| Размер A (направляющие профили) [мм] |
90 |
| Размер b P9 [мм] |
3 |
| Размер D H7 [мм] |
34 |
| Размер D1 H7 [мм] |
14 |
| Размер h [мм] |
1.8 |
| Размер В [мм] |
40.0 |
| Размер H1 (направляющие профили) [мм] |
56 |
| Размер H2 (направляющие профили) [мм] |
39 |
| Размер H3 [мм] |
19.5 |
| Размер К2, глубина резьбы [мм] |
8 |
| Размер К3 (направляющие профили) [мм] |
28 |
| Размер К4 (направляющие профили) [мм] |
40 |
| Размер К5 [мм] |
20 |
| Допуск размера K5 [мм] |
±0.1 |
| Размер К6 [мм] |
28 |
| К7 Размерность |
M4 |
| Размер L1 [мм] |
31.5 |
| Размер L10 [мм] |
12.5 |
| Размер L2 [мм] |
59 |
| Размер L3 [мм] |
49.5 |
| Размер L4 [мм] |
25 |
| Размер L5 [мм] |
2 |
| Размер L6 [мм] |
1.8 |
| Размер L7 [мм] |
20.5 |
| Размер L8 [мм] |
8 |
| Допуск размера L5 [мм] |
±0.2 |
| Размер L9 [мм] |
15 |
| Размер N1 (направляющие профили) [мм] |
7.6 |

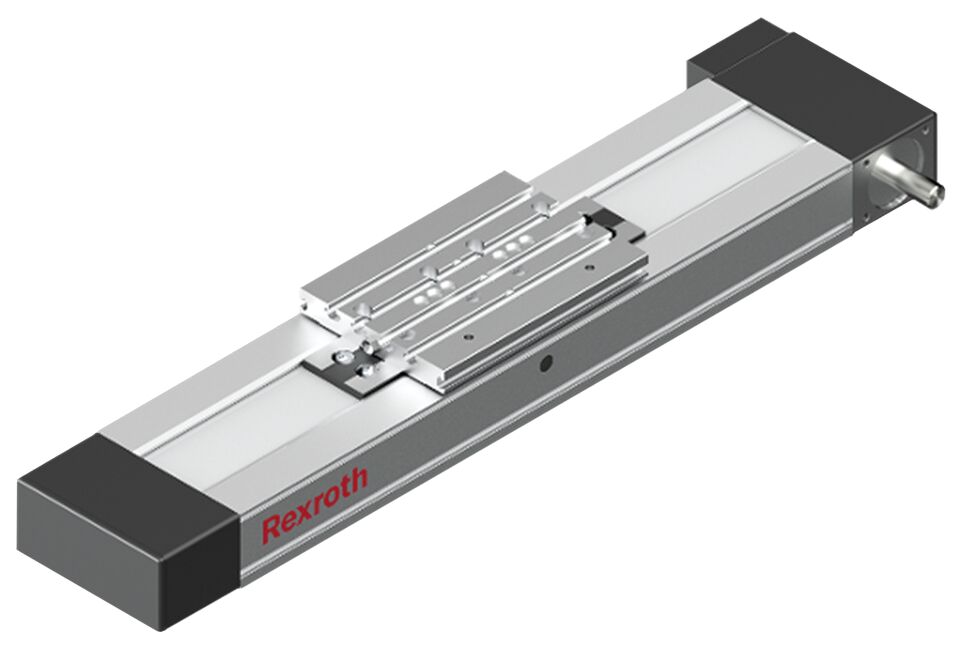

MODULO COMPACTO CKR-090-NN-1
Компактные модули с шариковыми направляющими и зубчато-ременной передачей, размер 90, стандартное исполнение
- Четыре различные модели смазки
- Предварительно натянутый ремень ГРМ
- Интеллектуальная направляющая ремня ГРМ, защищающая внутренние компоненты
- Выполнение длинных отрезков до 10 000 мм.
- Повторяемость до ±0,05 мм.
Характеристики
