| Номинальный размер [мм] |
CKK-200 |
|---|---|
| Версия с линейными осями |
HUSILLO OF BOLAS |
| Расстояние перемещения smin [мм] |
80 |
| Индикация минимального перемещения smin |
RECORRIDO OF DESPLAZAMIENTO MÍNIMO NECESARIO FOR GARANTIZAR UNA DISTRIBUCIÓN SEGURA OF LUBRICANTE. |
| Максимальное ускорение amax [м/с²] |
50.0 |
| Максимально допустимая линейная скорость vmax [м/с] |
1.58 |
| Максимальная длина Lmax [мм] |
2200.0 |
| Индикация Lmax |
WITH APOYO OF HUSILLO (SPU) (LMAX = 5500 MM) |
| Направляющая динамическая нагрузка Cgw [Н] |
121185 |
| Допустимая динамическая нагрузка фиксированного подшипника Cfb [Н] |
26000 |
| Допустимая динамическая нагрузка шарико-винтовой передачи Cbs [Н] |
34200 |
| Динамический момент нагрузки Mt [Нм] |
7877.0 |
| Динамический продольный момент ML [Нм] |
10604.0 |
| ML индикация момента динамической продольной нагрузки |
IN THE TABLE WITH DISTANCIA POWER UNIT THE VALORES MÁXIMOS DIFIEREN. |
| Максимально допустимый динамический момент по оси Z Mz макс. [Нм] |
1744 |
| Максимальная динамическая нагрузка в направлении z2 Fz2 max [Н] |
42300 |
| Момент инерции поверхности относительно оси z lz [см⁴] |
3897 |
| Допустимая температура окружающей среды механики (мин....макс.) |
-10 °C … +60 °C |
| Индикация допустимой температуры окружающей среды механики (мин....макс.) |
WITHOUT ESTAR BY DEBAJO OF PUNTO OF ROCÍO |
| Вес [кг] |
0 |
| Размер A (направляющие профили) [мм] |
200 |
| Размер B (направляющие профили) [мм] |
150 |
| Размер b P9 [мм] |
5 |
| Размер D1 [мм] |
68 |
| Размер d H7 [мм] |
16 |
| Допуск размера D1 |
-0.01 |
| Размер D2 [мм] |
32 |
| Размер h [мм] |
3 |
| Размер В [мм] |
100.0 |
| Размер H1 (направляющие профили) [мм] |
127 |
| Размер H2 (направляющие профили) [мм] |
98.5 |
| Размер H3 [мм] |
56 |
| Размер К2, глубина резьбы [мм] |
12 |
| Размер К3 (направляющие профили) [мм] |
46 |
| Размер К4 (направляющие профили) [мм] |
90 |
| Размер К5 [мм] |
112 |
| Размер К6 [мм] |
85.5 |
| Размер L1 [мм] |
35 |
| Размер L2 [мм] |
47.5 |
| Размер L3 [мм] |
59.5 |
| Размер L4 [мм] |
28 |
| Размер L5 [мм] |
3.5 |
| Размер L7 [мм] |
14 |
| Размер L8 [мм] |
58 |
| Размер N1 (направляющие профили) [мм] |
25 |
| Размер N2 (направляющие профили) [мм] |
47.5 |
| Размер N3 (направляющие профили) [мм] |
84 |

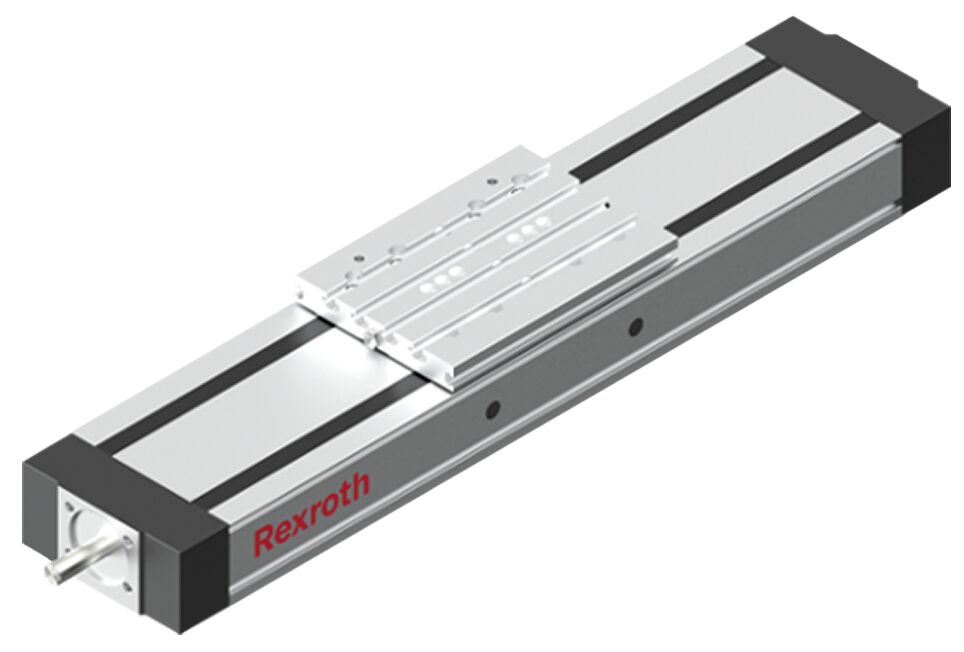

MODULO COMPACTO CKK-200-NN-1
Компактные модули с шариковыми направляющими и шариковыми винтами, размер 200, стандартное исполнение
- Четыре различные модели смазки
- Привод с помощью прецизионного шарикового винта в катаном исполнении, с классом точности Т7 согласно DIN 69051 и одинарной гайкой, регулируемой без люфта.
- Высокая скорость перемещения за счет больших шагов и в то же время высокая точность при длинных ходах.
- Повторяемость до ±0,005 мм.
- Защита монтажных элементов защитной пластиной и двумя защитными полосами, а также защита «Resist» для большей защиты.
- Опора шпинделя для высокоскоростной обработки при большой монтажной длине для CKK-200
Характеристики
