| Номинальный размер [мм] |
CKK-070 |
|---|---|
| Версия с линейными осями |
HUSILLO OF BOLAS |
| Расстояние перемещения smin [мм] |
40 |
| Индикация минимального перемещения smin |
RECORRIDO OF DESPLAZAMIENTO MÍNIMO NECESARIO FOR GARANTIZAR UNA DISTRIBUCIÓN SEGURA OF LUBRICANTE. |
| Максимальное ускорение amax [м/с²] |
50.0 |
| Максимально допустимая линейная скорость vmax [м/с] |
0.25 |
| Максимальная длина Lmax [мм] |
650.0 |
| Направляющая динамическая нагрузка Cgw [Н] |
3830 |
| Допустимая динамическая нагрузка фиксированного подшипника Cfb [Н] |
1600 |
| Допустимая динамическая нагрузка шарико-винтовой передачи Cbs [Н] |
2370 |
| Динамический момент нагрузки Mt [Нм] |
77.0 |
| Динамический продольный момент ML [Нм] |
111.0 |
| ML индикация момента динамической продольной нагрузки |
IN THE TABLE WITH DISTANCIA POWER UNIT THE VALORES MÁXIMOS DIFIEREN. |
| Максимально допустимый динамический момент по оси Z Mz макс. [Нм] |
60 |
| Максимальная динамическая нагрузка в направлении z2 Fz2 max [Н] |
3830 |
| Момент инерции поверхности относительно оси z lz [см⁴] |
50.0 |
| Допустимая температура окружающей среды механики (мин....макс.) |
-10 °C … +60 °C |
| Индикация допустимой температуры окружающей среды механики (мин....макс.) |
WITHOUT ESTAR BY DEBAJO OF PUNTO OF ROCÍO |
| Вес [кг] |
0 |
| Размер A (направляющие профили) [мм] |
70 |
| Размер D H7 [мм] |
28 |
| Размер В [мм] |
32.0 |
| Размер H1 (направляющие профили) [мм] |
44.5 |
| Размер H2 (направляющие профили) [мм] |
31.3 |
| Размер H3 [мм] |
16 |
| Размер К2, глубина резьбы [мм] |
8 |
| Размер К3 (направляющие профили) [мм] |
23 |
| Размер К4 (направляющие профили) [мм] |
33 |
| Размер К5 [мм] |
44 |
| Размер К6 [мм] |
31.3 |
| Размер L1 [мм] |
18 |
| Размер L2 [мм] |
22 |
| Размер L3 [мм] |
29 |
| Размер L6 [мм] |
2.5 |

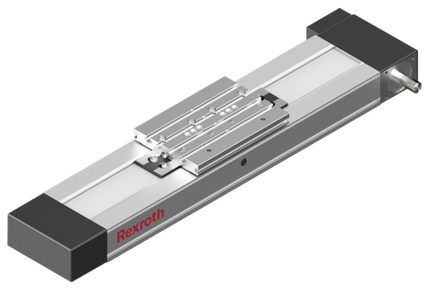

MODULO COMPACTO CKK-070-NN-1
Компактные модули с шариковыми направляющими и шариковыми винтами, размер 70, стандартное исполнение
- Четыре различные модели смазки
- Привод с помощью прецизионного шарикового винта в катаном исполнении, с классом точности Т7 согласно DIN 69051 и одинарной гайкой, регулируемой без люфта.
- Высокая скорость перемещения за счет больших шагов и в то же время высокая точность при длинных ходах.
- Повторяемость до ±0,005 мм.
- Защита монтажных элементов защитной пластиной и двумя защитными полосами, а также защита «Resist» для большей защиты.
- Опора шпинделя для высокоскоростной обработки при большой монтажной длине для CKK-200
Характеристики
