| Номинальная скорость [vN] |
12 m/min , 6 m/min , 9 m/min |
|---|---|
| Материал ролика [TR] |
1 = STAHL , VERZINKT , 2 = STAHL , NITROCARBURIERT |
| Объем поставки |
INCL. UNIT OF TRAMO ST 5/XH O ST 5/H |
| Индикация питания |
Montada |
| Предпочтительные значения [мм] |
1040 , 455 , 650 , 845 |
| Необходимые аксессуары |
Portainterruptor SH 2/U-H , Separador VE 5/D-1000 , separador VE 5/D-300 , separador VE 5/D-301 o separador VE 5/200 , SUPPORT OF APRIETE FOR SENSORES |
| Рекомендуемые аксессуары |
CUBIERTAS OF PROTECTION , FOR THE SENSOR OF DETECCIÓN OF POSICIÓN OF WT |
| Вес [кг] |
0 |

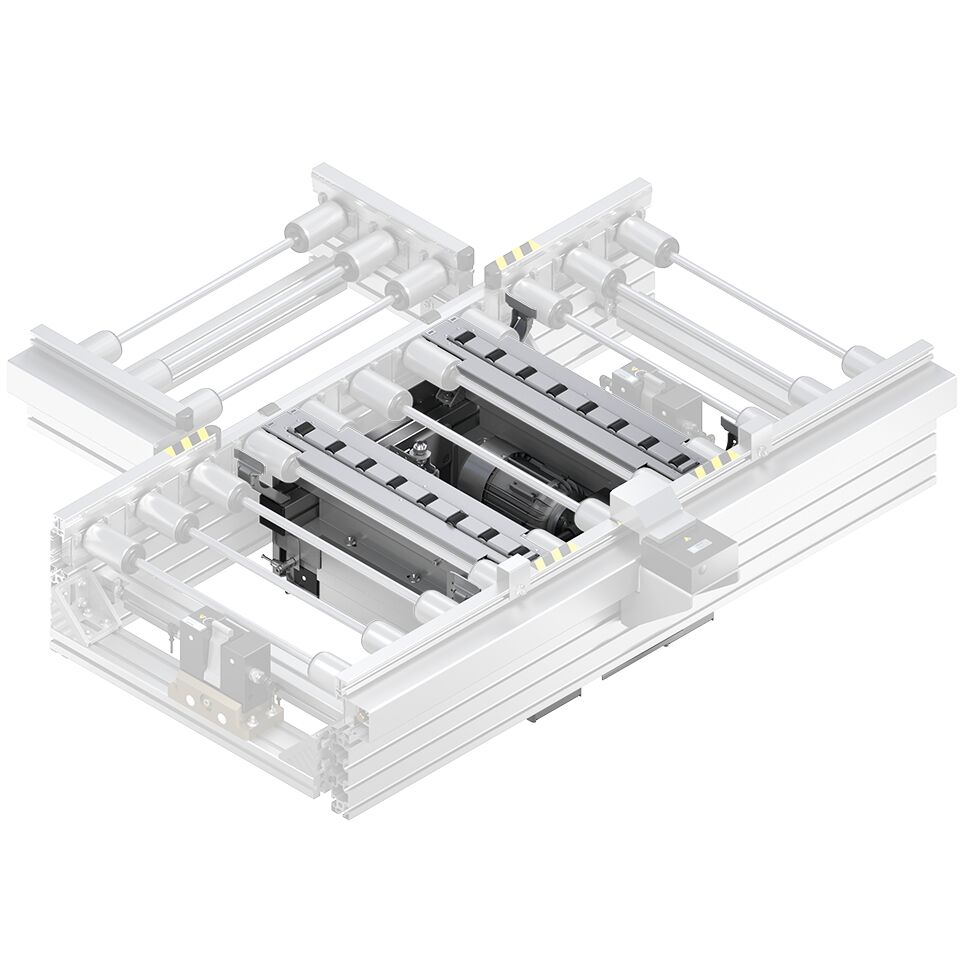

UNID ELEV TRANSP TRANSERS HQ 5/XH
Подъемно-поперечная транспортировочная установка HQ 5/XH
- Поперечная подъемно-транспортная установка HQ 5 представляет собой готовый к работе модуль, позволяющий осуществлять транспортировку с изменением направления; поднимает держатель заготовки с роликов и перемещает его по секции, перемещаемой поперечно относительно исходного направления транспортировки
- Примечание. После изменения направления необходимо учитывать ориентацию держателя заготовки.
- Может использоваться со всеми держателями заготовок WT 5.
- Транспортный уровень в поперечных сечениях на 4,5 мм выше транспортного уровня продольных сечений.
- Защитный короб можно снять даже при уменьшенной высоте транспортировки.
- Подключение сжатого воздуха: 5 … 6 бар
- Пневматическое штекерное соединение: 6 мм.
Характеристики
