| Номинальная скорость [vN] |
12 m/min , 6 m/min , 9 m/min |
|---|---|
| Мотор-редуктор [GM] |
0 = OHNE GETRIEBEMOTOR , 1 = MIT GETRIEBEMOTOR |
| Объем поставки |
INCL. CUBIERTA OF LADO PASIVO O ACTIVO SEGÚN THE SELECCIÓN OF PARÁMETRO OFD AND THE USO OF RODILLOS OF APOYO , INCL. CUBIERTAS OF PROTECTION FOR THE MECANISMO OF ELEVACIÓN AND THE TRAMO OF RUEDAS PEQUEÑAS , INCL. MATERIAL OF FIJACIÓN FOR MONTAR THE HQ 5 IN TRAMOS OF TRANSPORTE ST 5/XH , ST 5/H AND IN THE ESTACIONES OF DRIVE AS 5/XH , AS 5/H , INCL. PIEZA GUIDE AND ADHESIVO OF ADVERTENCIA , INCL. RODILLOS OF APOYO IN TODAS THE CONFIGURACIONES , EXCEPTO BL = 845 MM WITH P = 130 MM O P = 19 5MM , YA QUE NO SUPONEN PROBLEMAS IN THE FOSO OF TRANSPORTE |
| Индикация питания |
Montada |
| Предпочтительные значения [мм] |
1040 , 455 , 650 , 845 |
| Необходимые аксессуары |
2 X PORTAINTERRUPTOR SH 2/U-H FOR THE DETECCIÓN OF THE POSICIONES SUPERIOR E INFERIOR , MATRIZ OF APLICACIÓN OF SENSOR , Separador VE 5/200 , VE 5/D-300 , VE 5/D-301 , VE 5/D-1000 o VE 5/D-1000-E |
| Рекомендуемые аксессуары |
CUBIERTA OF THE GUIDE LATERAL , FOR THE SENSOR OF DETECCIÓN OF POSICIÓN OF WT 3842545972 |
| Вес [кг] |
0 |

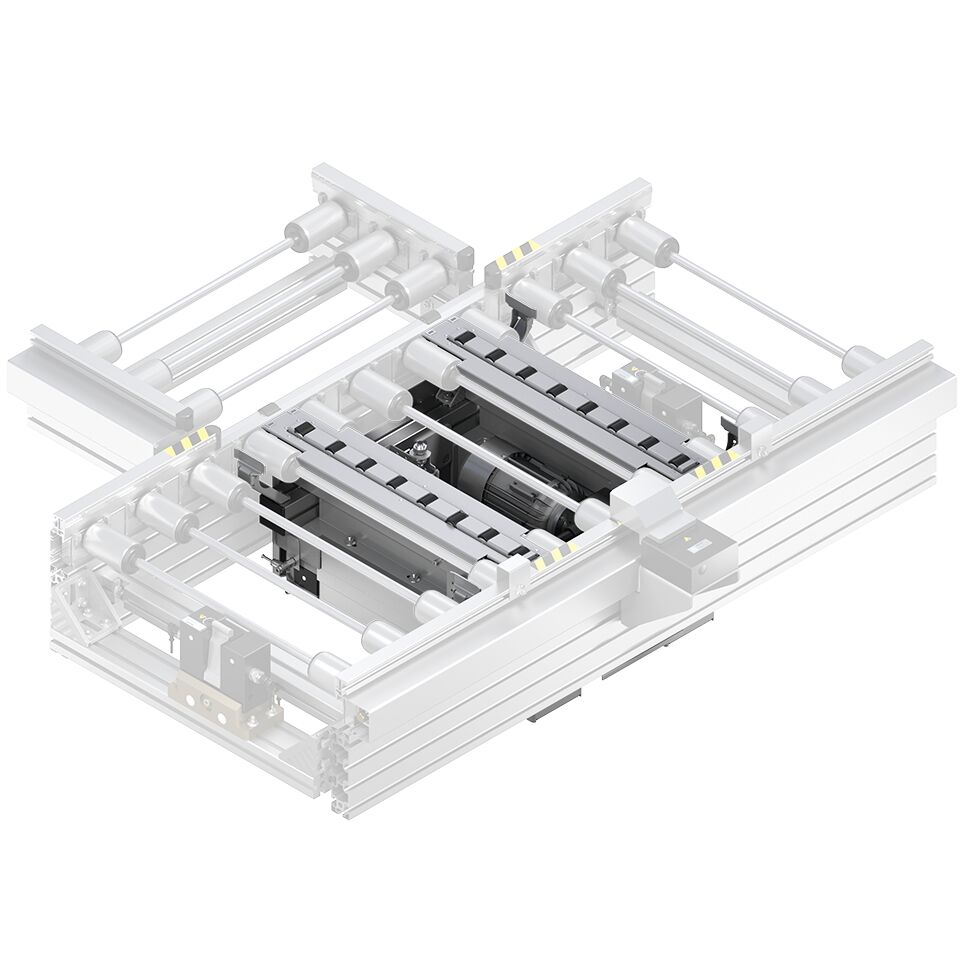

UNID ELEV TRANSP TRANSERS HQ 5
- Поперечная подъемно-транспортная единица представляет собой модуль, позволяющий осуществлять транспортировку в вилах. Он поднимает держатель заготовки и перемещает его по секции колес, приводимых в поперечном направлении относительно первоначального направления транспортировки.
- Примечание: – Эта подъемно-поперечная транспортировочная единица поставляется без секции. – Обратите внимание на ориентацию держателя заготовки после ответвления. – Если используется интерфейс SEW, двигатель расположен в направлении транспортировки перед HQ 5.
- Может использоваться со всеми держателями заготовок WT 5.
- Транспортный уровень в поперечных сечениях на 4,5 мм выше транспортного уровня продольных сечений.
- Защитный короб можно снять даже при уменьшенной высоте транспортировки.
- Подключение сжатого воздуха: 5 … 6 бар
- Пневматическое штекерное соединение: 6 мм.
- Вариант привода с AB 5
Характеристики
Похожие товары
UNID ELEV TRANSP TRANSERS HQ 5/H
Подъемно-поперечная транспортировочная установка HQ 5/H
- Поперечная подъемно-транспортная установка HQ 5 представляет собой готовый к работе модуль, позволяющий осуществлять транспортировку с изменением направления; поднимает держатель заготовки с роликов и перемещает его по секции, перемещаемой поперечно относительно исходного направления транспортировки
- Примечание. После изменения направления необходимо учитывать ориентацию держателя заготовки.
- Может использоваться со всеми держателями заготовок WT 5.
- Транспортный уровень в поперечных сечениях на 4,5 мм выше транспортного уровня продольных сечений.
- Защитный короб можно снять даже при уменьшенной высоте транспортировки.
- Подключение сжатого воздуха: 5 ... 6 бар
- Пневматическое штекерное соединение: 6 мм.
UNID ELEV TRANSP TRANSERS HQ 5/XH
Подъемно-поперечная транспортировочная установка HQ 5/XH
- Поперечная подъемно-транспортная установка HQ 5 представляет собой готовый к работе модуль, позволяющий осуществлять транспортировку с изменением направления; поднимает держатель заготовки с роликов и перемещает его по секции, перемещаемой поперечно относительно исходного направления транспортировки
- Примечание. После изменения направления необходимо учитывать ориентацию держателя заготовки.
- Может использоваться со всеми держателями заготовок WT 5.
- Транспортный уровень в поперечных сечениях на 4,5 мм выше транспортного уровня продольных сечений.
- Защитный короб можно снять даже при уменьшенной высоте транспортировки.
- Подключение сжатого воздуха: 5 ... 6 бар
- Пневматическое штекерное соединение: 6 мм.
