| Требуемое подключение сжатого воздуха [pmin] [бар] |
5 |
|---|---|
| Номинальная скорость [vN] |
12 m/min , 15 m/min , 18 m/min , 6 m/min , 9 m/min |
| Общая масса держателя заготовки [мГ] [кг] |
96 |
| Пневматический быстроразъемный фитинг [Ø] [мм] |
6 |
| Тип держателя [WT] |
1 = WT 2 , WT 2/F , 2 = WT 2/H , WT 2/F-H |
| Транспортная высота [В] |
585 … 1400 |
| Сепаратор [ВЭ] |
0 = OHNE , 1 = MIT VEREINZELER |
| Время вращательного движения |
180°: 7 S , 270°: 10 S , 90°: 4 S |
| Длина участка ленты L [мм] |
597 , 656 |
| ⌀ без защитной крышки D1, мм [мм] |
800 |

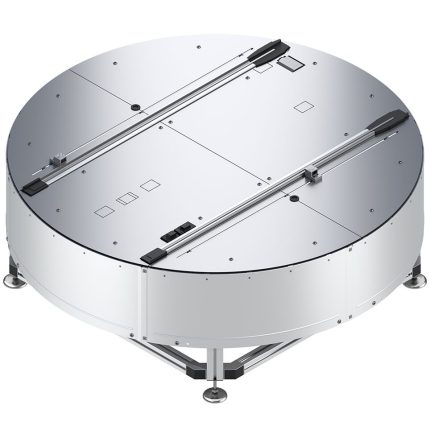

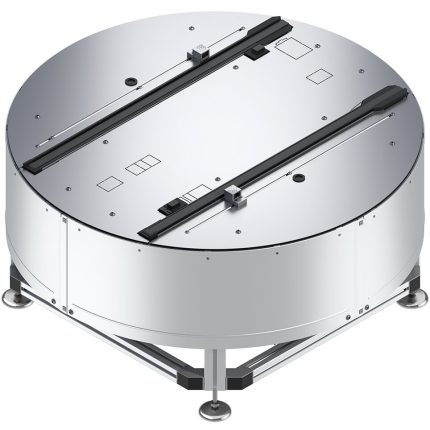

| ⌀ с защитной крышкой D2, мм [мм] |
816 |
| Ширина колеи в направлении транспортировки [b] [мм] |
400 , 480 |
| Длина в направлении транспортировки [lT] [мм] |
400 , 480 |
| Индикация питания |
LISTO FOR MOUNTING INCL. MONTANTES , OPCIONAL: CUBIERTAS OF PROTECTION MONTADAS |
| Предпочтительные значения [мм] |
400 , 480 |
| Вес [кг] |
0 |

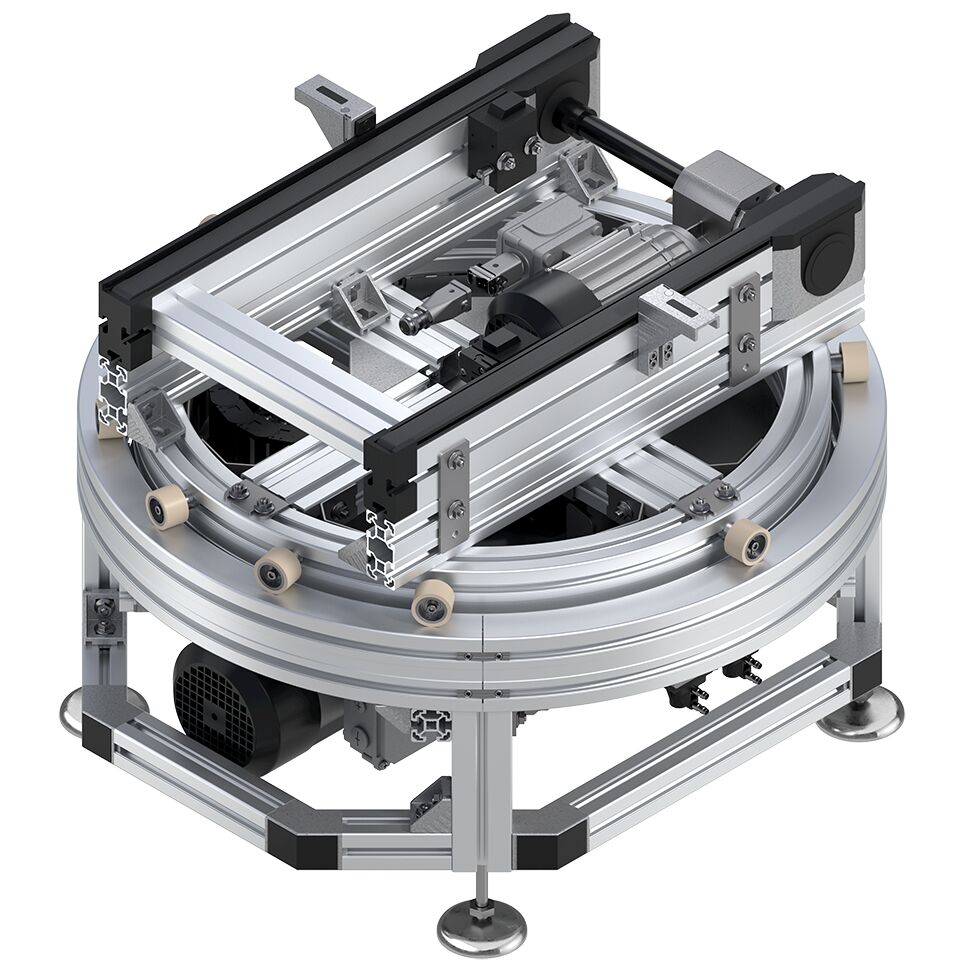

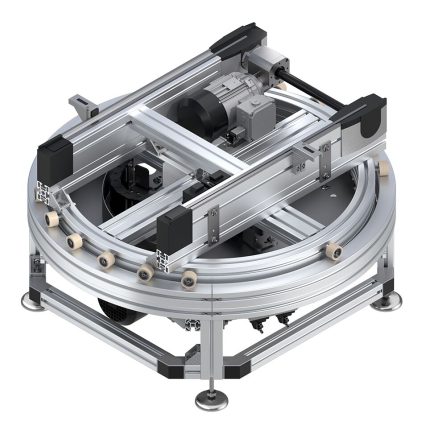

UNIT OF GIRO OF 2 – BG 1
Токарный агрегат DE 2 – BG 1
- Токарное устройство представляет собой модуль для вращения и транспортировки держателей заготовок в горизонтальном направлении.
- Таким образом можно установить стрелочные переводы и крестовины для тяжелых заготовок (до 96 кг).
Характеристики
