| ЭСР |
Yes |
|---|---|
| Требуемое подключение сжатого воздуха [pmin] [бар] |
4 |
| Возможности комбинирования bQ x bL |
400 X 400; 480; 640 , 480 X 400; 480; 640 , 640 X 400; 480; 640 , 800 X 400; 480; 640 |
| Номинальная скорость [vN] |
0 m/min ohne Motor und ohne Getriebe , 12 m/min , 15 m/min , 18 m/min , 6 m/min , 9 m/min |
| Общая масса держателя заготовки [мГ] [кг] |
50 |
| Пневматический быстроразъемный фитинг [Ø] [мм] |
6 |
| Объем поставки |
BOX OF PROTECTION , EQUIPO NEUMÁTICO FOR 2 O 3 POSICIONES , INCL. MATERIAL OF FIJACIÓN , SET OF DETECCIÓN OF POSICIÓN ELÉCTRICA |
| Индикация питания |
SET OF DETECCIÓN OF POSICIÓN ELÉCTRICA ADJUNTO , SET FOR BOX OF PROTECTION ADJUNTO , Montada |
| Уведомление |
EQUIPO NEUMÁTICO PN = 2: POSICIÓN OF ELEVACIÓN SUPERIOR AND POWER UNIT , EQUIPO NEUMÁTICO PN = 3: POSICIÓN OF ELEVACIÓN SUPERIOR , POWER UNIT E INFERIOR |
| Предпочтительные значения [мм] |
400 , 480 , 640 , 800 |
| средства передвижения |
BELT DENTADA (ADECUADA FOR THE USO IN UN EPA) |
| Необходимые аксессуары |
SEGÚN THE DETECCIÓN OF POSICIÓN 1 X SENSOR M12X1 WITH DISTANCIA OF CONMUTACIÓN NOMINAL SN = 4 MM |
| Рекомендуемые аксессуары |
AMORTIGUADOR DA 2/100-B FOR DESCARGAR THE PORTAPIEZAS WT 2 , WT 2/F , WT 2/H O WT 2/F-H; NECESARIO FOR VN > 12 M/MIN O MASA TOTAL OF PORTAPIEZAS ≥ 30 KG , BALANCÍN WI 2/… , WI/M AND AMORTIGUADOR DA 2/100-C FOR CARGAR THE PORTAPIEZAS WT 2 AND WT 2/F |
| Вес [кг] |
0 |

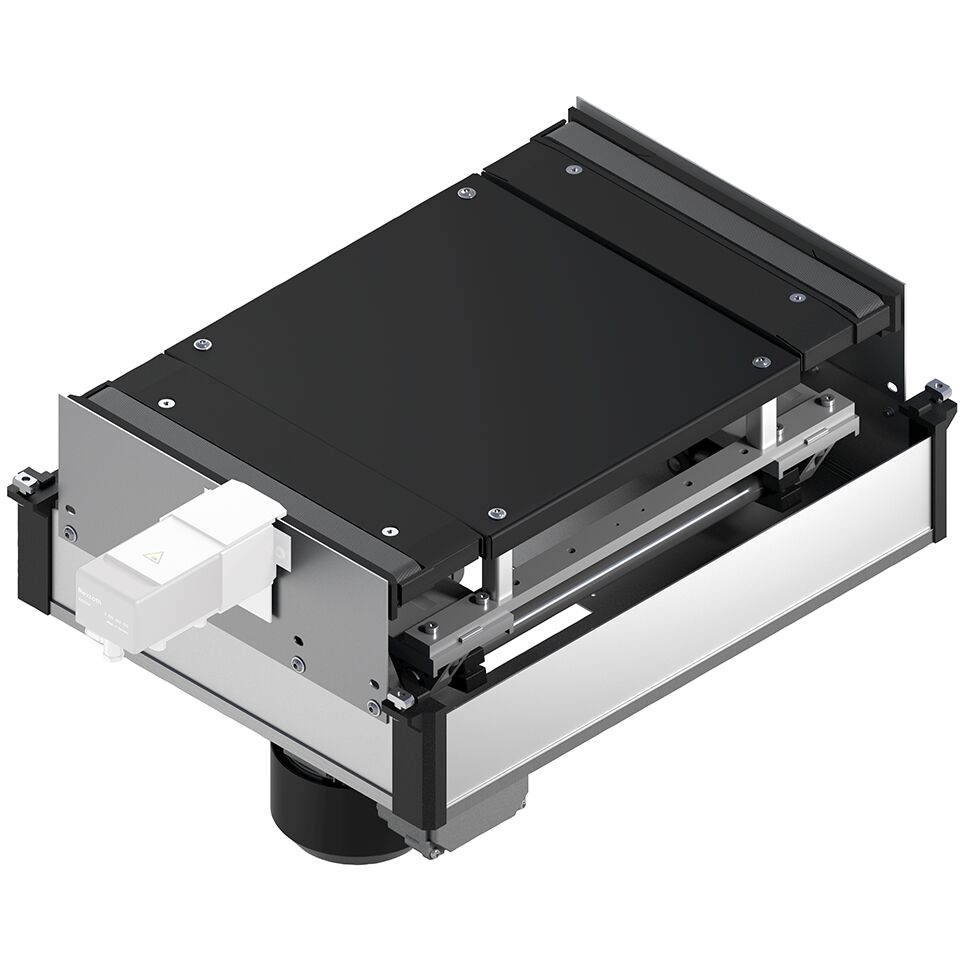

UNID ELEV TRANSP TRANSERS HQ 2/U2
Подъемно-поперечная транспортировочная установка HQ 2/U2
- Поперечная подъемно-транспортная установка для разгрузки из продольного сечения в поперечное и наоборот.
- Применение в ограниченных строительных условиях благодаря подвесному приводному двигателю (внешние размеры не превышают пролета)
- Усиленная версия HQ 2/U с 2 подъемными цилиндрами для держателей заготовок больших размеров.
- Привод посредством звездочки невозможен из-за компактной конструкции.
- Транспортное средство: зубчатый ремень (подходит для использования в EPA)
- Пневматическое оборудование на 2 (верхнее, центральное) или 3 (верхнее, центральное, нижнее) положения подъема.
- Подходит для изготовления профиля ST 2/… с шириной профиля 45 мм или профиля ST 2/…-H с шириной профиля 50 мм.
- Комбинируется с WT 2, WT 2/F, WT 2/H, WT 2/F-H и WT 2/LS (только с моделью LS)
- Допускается реверсивная работа.
