| ЭСР |
Yes |
|---|---|
| Требуемое подключение сжатого воздуха [pmin] [бар] |
4 |
| Возможности комбинирования bQ x bL |
480 … 1200 x 640 … 1200 |
| Номинальная скорость [vN] |
0 m/min , 12 m/min , 15 m/min , 18 m/min , 6 m/min , 9 m/min |
| Общая масса держателя заготовки [мГ] [кг] |
240 |
| Пневматический быстроразъемный фитинг [Ø] [мм] |
8 |
| Мин. ширина колеи при поперечной транспортировке [bQ min] [мм] |
480 |
| Макс. ширина колеи при поперечной транспортировке [bQ max] [мм] |
1200 |
| Мин. ширина колеи при продольной транспортировке [bL min] [мм] |
640 |
| Макс. ширина колеи при продольной транспортировке [bL max] [мм] |
1200 |
| Объем поставки |
INCL. MATERIAL OF FIJACIÓN , SET OF DETECCIÓN OF POSICIÓN ELÉCTRICA , SET OF GUIDE LATERAL FOR BL ≤ 640 MM O FOR BL > 640 MM , PORTAINTERRUPTOR FOR SENSOR OF 12 MM FOR THE DETECCIÓN OF POSICIÓN |
| Индикация питания |
JUEGOS FOR GUÍAS LATERALES ADJUNTOS , Montada |
| Уведомление |
CHAIN ADECUADA FOR THE USO IN UN EPA , VARIANTES OF ANCHURA INDIVIDUALES FOR ANCHO OF VÍA IN THE TRANSPORTE LONGITUDINAL DISPONIBLES , VARIANTES OF ANCHURA INDIVIDUALES FOR ANCHO OF VÍA IN THE TRANSPORTE TRANSVERSAL DISPONIBLES |
| Предпочтительные значения [мм] |
1040 , 1200 , 480 , 640 , 800 |
| Классификация чистых помещений |
Clase ISO 7 |
| средства передвижения |
CHAIN DÚPLEX (ADECUADA FOR SU USO IN UN EPA) |
| Сушильная камера [% относительной влажности] |
<1 |
| Необходимые аксессуары |
AMORTIGUADOR FOR CARGAR O DESCARGAR PORTAPIEZAS , SENSOR M12X1 FOR THE DETECCIÓN OF POSICIÓN |
| Рекомендуемые аксессуары |
AMORTIGUADOR DA 2/100-H O DA 2/250-H FOR DESCARGAR THE PORTAPIEZAS WT 2/H AND WT 2/F-H , AMORTIGUADORES DA 2/100-E , DA 2/150-E O UN TOPE FIJO (INCLUIDO IN THE VOLUMEN OF SUMINISTRO) FOR DESCARGAR THE PORTAPIEZAS WT 2 , WT 2/F , WT 2/H AND WT 2/F-H. IN THE EXTREMO OF THE CINTA FOR DESCARGAR UN PORTAPIEZAS WT 2 O WT 2/F PUEDE UTILIZARSE THE AMORTIGUADOR DA 2/100-C. , FOR CARGAR THE PORTAPIEZAS WT 2 AND WT 2/F SE PUEDE UTILIZAR UN TOPE FIJO (INCLUIDO IN THE VOLUMEN OF SUMINISTRO) O THE AMORTIGUADOR DA2/100-C , TAMBIÉN ES POSIBLE IN COMBINACIÓN WITH THE BALANCINES WI 2 , WI 2/X , WI 2/D , WI 2/M. , FOR CARGAR THE PORTAPIEZAS WT 2/H AND WT 2/F-H SE PUEDEN UTILIZAR THE AMORTIGUADORES DA 2/100-H AND DA 2/250-H |
| Вес [кг] |
0 |

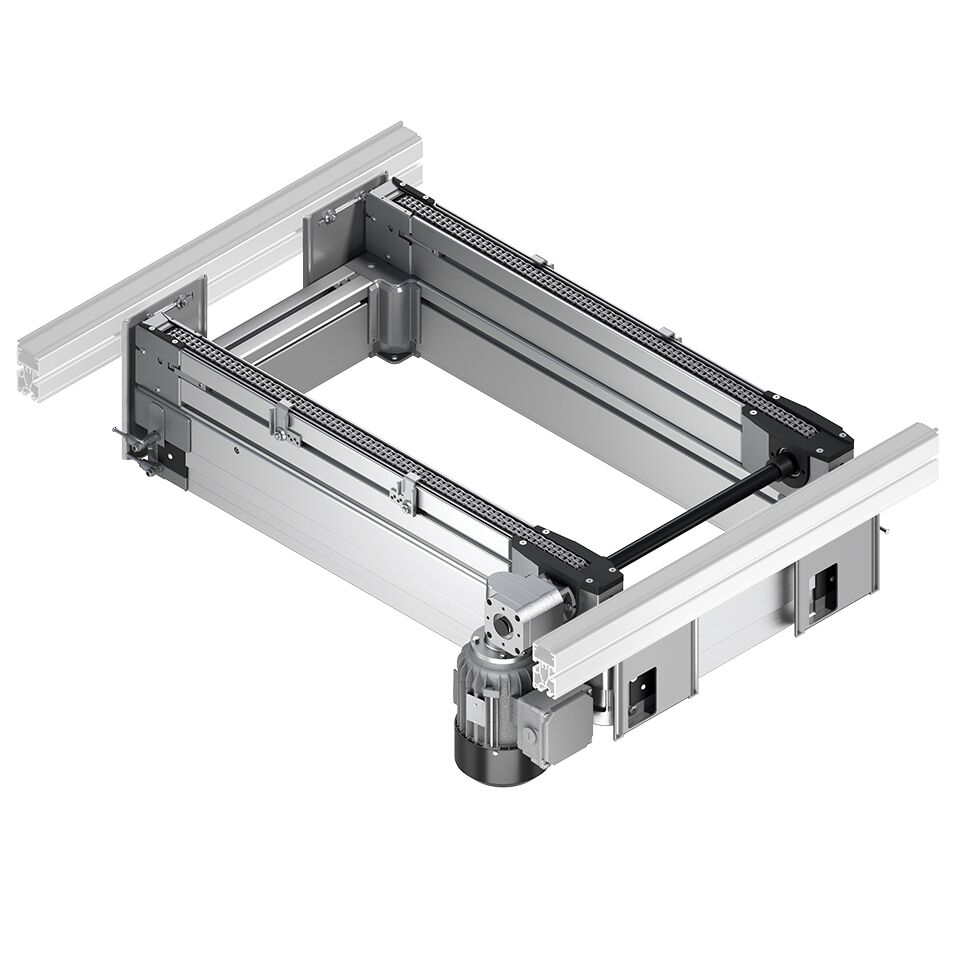

UNID ELEV TRANSP TRANSERS HQ 2/G-H
Подъемно-поперечная транспортировочная установка HQ 2/G-H
- Поперечная подъемно-транспортная установка для разгрузки из продольного сечения в поперечное и наоборот.
- Особо компактная конструкция позволяет создавать многоуровневые установки в условиях ограниченного пространства.
- Применение для больших общих масс до 2 кг/см в самой маленькой части держателя заготовки и до 240 кг.
- Синхронизированное подъемное движение четырех цилиндров для равномерного и параллельного подъемного движения.
- Встроенные натяжители цепи; настроить вручную
- Транспортная среда: дуплексная цепь (подходит для использования в EPA)
- Подходит для изготовления профиля ST 2/… с шириной профиля 45 мм или профиля ST 2/…-H с шириной профиля 50 мм.
- В зависимости от сборки регулируемые по высоте боковые направляющие могут использоваться в качестве фиксированного упора для разгрузки или в качестве боковой направляющей для смены держателей заготовок.
- Фиксированные упоры в виде регулируемых/подвижных боковых направляющих в стальной ленте.
- Комбинируется с WT 2, WT 2/E и WT 2/F
- Операция накопления не допускается.
- Допускается реверсивная работа.
- Разрешены только держатели заготовок с PE-заглушками.
Характеристики
Похожие товары
UNID ELEV TRANSP TRANSERS HQ 2/C-H
Подъемно-поперечная транспортировочная установка HQ 2/C-H
- Поперечная подъемно-транспортная установка для разгрузки из продольного сечения в поперечное и наоборот.
- Применение для больших общих масс до 2 кг/см в самой маленькой части держателя заготовки и до 240 кг.
- Плоская конструкция позволяет размещать установки на нескольких уровнях.
- Синхронизированное подъемное движение четырех цилиндров для равномерного и параллельного подъемного движения.
- Транспортная средняя плоская пластинчатая цепь
- Подходит для изготовления профиля ST 2/… с шириной профиля 45 мм или профиля ST 2/…-H с шириной профиля 50 мм.
- Комбинируется с WT 2, WT 2/F, WT 2/H и WT 2/F-H
- В зависимости от сборки регулируемые по высоте боковые направляющие могут использоваться в качестве фиксированного упора для разгрузки или в качестве боковой направляющей для смены держателей заготовок.
- Фиксированные упоры в виде регулируемых/подвижных боковых направляющих в стальной ленте.
- Допускается реверсивная работа.
- Операция накопления не допускается.
UNID ELEV TRANSP TRANSERS HQ 2/O
Подъемно-поперечная транспортировочная установка HQ 2/O
- Поперечная подъемно-транспортная установка без собственного привода для разгрузки с продольного сечения на поперечное ленточное секция роликовыми секциями и наоборот.
- Привод через зубчато-ременную муфту
- Благодаря небольшой строительной высоте он пригоден для работы с двухуровневыми транспортными секциями.
- Подходит для использования в специальных конструкциях.
- Вертикальное перемещение осуществляется с помощью пневматических подъемных цилиндров. Доступны два размера для общего веса (носитель заготовки + нагрузка) до 30 кг: размер 1 (BG 1) с 1 подъемным цилиндром. Размер 2 (BG 2) с 2 подъемными цилиндрами для держателей заготовок размером от 400 x 480 мм.
- Транспортное средство: зубчатый ремень (подходит для использования в EPA)
- Пневматическое оборудование на 2 (верхнее, центральное) или 3 (верхнее, центральное, нижнее) положения подъема.
- Подходит для изготовления профиля ST 2/… с шириной профиля 45 мм или профиля ST 2/…-H с шириной профиля 50 мм.
- Combinable con WT 2 y WT 2/F
UNID ELEV TRANSP TRANSERS HQ 2/S
Подъемно-поперечная транспортировочная установка HQ 2/S
- Поперечная подъемно-транспортная установка для перехода из продольного сечения в поперечное и наоборот.
- Уменьшенная высота благодаря боковому креплению двигателя; позволяет работать с двухуровневыми транспортными секциями
- В двух типоразмерах с 1 или 2 подъемными цилиндрами.
- Транспортное средство: зубчатый ремень (подходит для использования в EPA)
- Пневматическое оборудование на 2 (верхнее, центральное) или 3 (верхнее, центральное, нижнее) положения подъема.
- Подходит для изготовления профиля ST 2/… с шириной профиля 45 мм или профиля ST 2/…-H с шириной профиля 50 мм.
- Combinable con WT 2/E, WT 2 y WT 2/F
- Вертикальное перемещение осуществляется с помощью пневматических подъемных цилиндров. Доступны два размера для общего веса (носитель заготовки + нагрузка) до 30 кг: размер 1 (BG 1) с 1 подъемным цилиндром. Размер 2 (BG 2) с 2 подъемными цилиндрами для держателей заготовок размером от 400 x 480 мм.
UNID ELEV TRANSP TRANSERS HQ 2/T
Подъемно-поперечная транспортировочная установка HQ 2/T
- Поперечная подъемно-транспортная установка без собственного привода для разгрузки с продольного сечения на поперечное ленточное секция роликовыми секциями и наоборот.
- Используется вместе с HQ 2/O в тандемной версии.
- Привод через зубчато-ременную муфту
- Подходит для использования в специальных конструкциях.
- В двух типоразмерах с 1 или 2 подъемными цилиндрами.
- Транспортное средство: зубчатый ремень (подходит для использования в EPA)
- Пневматическое оборудование на 2 (верхнее, центральное) или 3 (верхнее, центральное, нижнее) положения подъема.
- Подходит для изготовления профиля ST 2/… с шириной профиля 45 мм или профиля ST 2/…-H с шириной профиля 50 мм.
- Можно комбинировать с WT 2/E, WT 2, WT 2/F и WT 2/LS (только для модели LS)
- Допускается реверсивная работа.
UNID ELEV TRANSP TRANSERS HQ 2/T LS
Подъемно-поперечная транспортировочная установка HQ 2/T LS
- Поперечная подъемно-транспортная установка без собственного привода для разгрузки с продольного сечения на поперечное ленточное секция роликовыми секциями и наоборот.
- Используется вместе с HQ 2/O в тандемной версии.
- Привод через зубчато-ременную муфту
- Подходит для использования в специальных конструкциях.
- В двух типоразмерах с 1 или 2 подъемными цилиндрами.
- Транспортное средство: зубчатый ремень (подходит для использования в EPA)
- Пневматическое оборудование на 2 (верхнее, центральное) или 3 (верхнее, центральное, нижнее) положения подъема.
- Подходит для изготовления профиля ST 2/… с шириной профиля 45 мм или профиля ST 2/…-H с шириной профиля 50 мм.
- Можно комбинировать с WT 2/E, WT 2, WT 2/F и WT 2/LS (только для модели LS)
- Допускается реверсивная работа.
UNID ELEV TRANSP TRANSERS HQ 2/U
Подъемно-поперечная транспортировочная установка HQ 2/U
- Поперечная подъемно-транспортная установка для разгрузки из продольного сечения в поперечное и наоборот.
- Применение в ограниченных строительных условиях благодаря подвесному приводному двигателю (внешние размеры не превышают пролета)
- Привод посредством звездочки невозможен из-за компактной конструкции.
- Транспортное средство: зубчатый ремень (подходит для использования в EPA)
- Пневматическое оборудование на 2 (верхнее, центральное) или 3 (верхнее, центральное, нижнее) положения подъема.
- Подходит для изготовления профиля ST 2/… с шириной профиля 45 мм или профиля ST 2/…-H с шириной профиля 50 мм.
- Можно комбинировать с WT 2/E, WT 2, WT 2/F и WT 2/LS (только для модели LS)
- Допускается реверсивная работа.
UNID ELEV TRANSP TRANSERS HQ 2/U LS
Подъемно-поперечная транспортировочная установка HQ 2/U LS
- Поперечная подъемно-транспортная установка для разгрузки из продольного сечения в поперечное и наоборот.
- Применение в ограниченных строительных условиях благодаря подвесному приводному двигателю (внешние размеры не превышают пролета)
- Привод посредством звездочки невозможен из-за компактной конструкции.
- Транспортное средство: зубчатый ремень (подходит для использования в EPA)
- Пневматическое оборудование на 2 (верхнее, центральное) или 3 (верхнее, центральное, нижнее) положения подъема.
- Подходит для изготовления профиля ST 2/… с шириной профиля 45 мм или профиля ST 2/…-H с шириной профиля 50 мм.
- Можно комбинировать с WT 2/E, WT 2, WT 2/F и WT 2/LS (только для модели LS)
- Допускается реверсивная работа.
UNID ELEV TRANSP TRANSERS HQ 2/U2
Подъемно-поперечная транспортировочная установка HQ 2/U2
- Поперечная подъемно-транспортная установка для разгрузки из продольного сечения в поперечное и наоборот.
- Применение в ограниченных строительных условиях благодаря подвесному приводному двигателю (внешние размеры не превышают пролета)
- Усиленная версия HQ 2/U с 2 подъемными цилиндрами для держателей заготовок больших размеров.
- Привод посредством звездочки невозможен из-за компактной конструкции.
- Транспортное средство: зубчатый ремень (подходит для использования в EPA)
- Пневматическое оборудование на 2 (верхнее, центральное) или 3 (верхнее, центральное, нижнее) положения подъема.
- Подходит для изготовления профиля ST 2/… с шириной профиля 45 мм или профиля ST 2/…-H с шириной профиля 50 мм.
- Комбинируется с WT 2, WT 2/F, WT 2/H, WT 2/F-H и WT 2/LS (только с моделью LS)
- Допускается реверсивная работа.
