| ЭСР |
Yes |
|---|---|
| Сушильная камера [% относительной влажности] |
<1 |
| Требуемое подключение сжатого воздуха [pmin] [бар] |
4 |
| Повторяемость |
±0 , 025 |
| Допустимая вертикальная технологическая сила [Н] |
400 |
| Высота БТ над транспортным средством [h0] |
0 … 50 |
| Пневматический быстроразъемный фитинг [Ø] [мм] |
6 |
| Объем поставки |
BOX OF PROTECTION , INCL. TODOS THE ELEMENTOS OF FIJACIÓN , PORTAINTERRUPTOR SH 1/M-TO FOR THE DETECCIÓN OF THE POSICIÓN OF THE HP 1/P , PORTAINTERRUPTOR SH 1/S FOR THE DETECCIÓN OF THE POSICIÓN OF WT IN THE HP 1/P , CONNECTION ROSCADA NEUMÁTICA |
| Индикация питания |
Montada |
| Предпочтительные значения [мм] |
120 , 160 , 80 |
| Классификация чистых помещений |
Clase ISO 7 |
| Рекомендуемые аксессуары |
Amortiguador DA 1/B , SENSOR (Ø 6 , 5 MM; SN = 4 MM) FOR THE DETECCIÓN OF THE POSICIÓN OF WT IN THE HP 1/P AND THE DETECCIÓN OF THE POSICIÓN SUPERIOR OF THE HP 1/P , SEPARATOR VE 1 FOR SEPARACIÓN PREVIA |
| Вес [кг] |
0 |

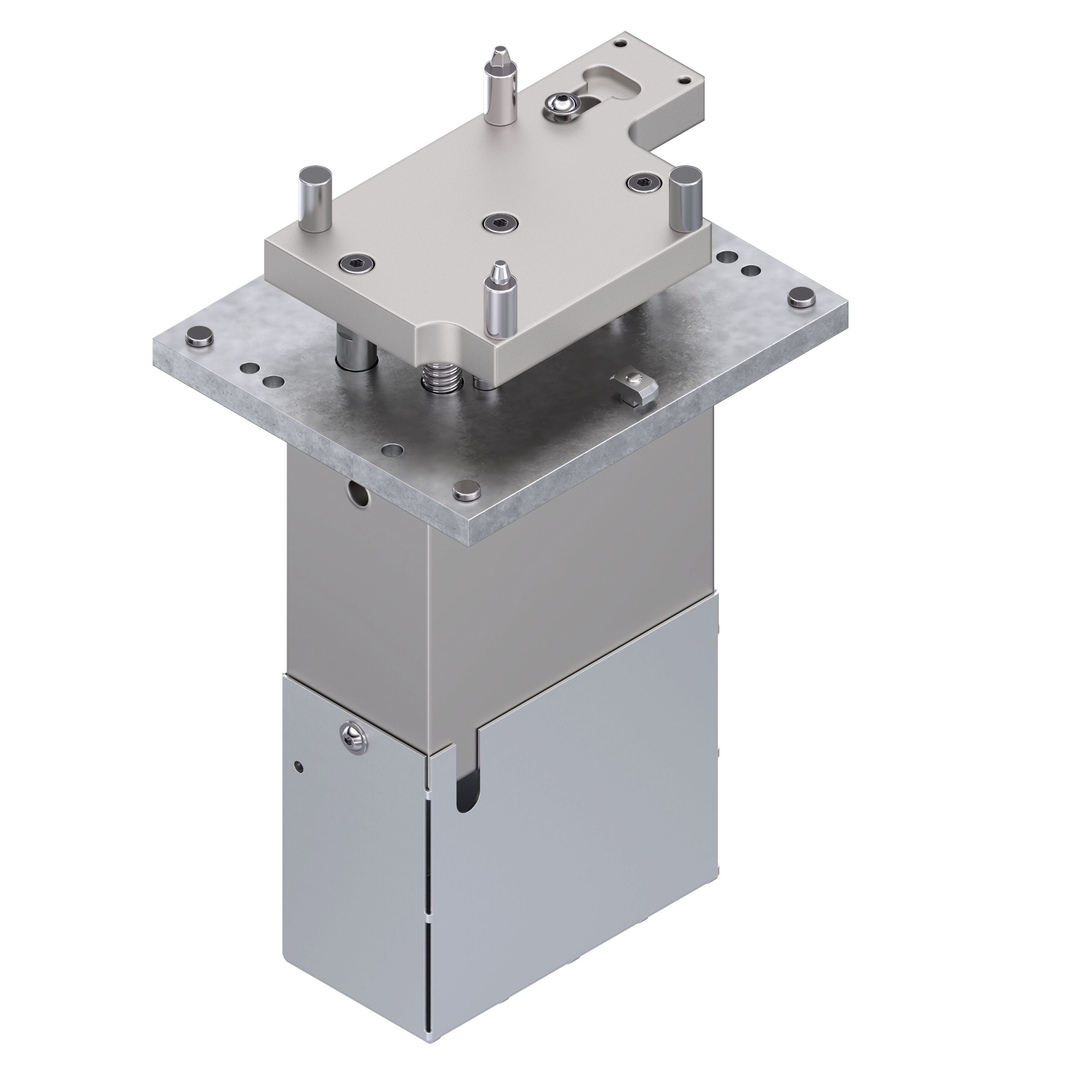

UNIDAD ELEV-POSICIONAMIEN HP 1 MITTELSTELLUNG
Блок подъема и позиционирования HP 1/P h=0-50 мм
- Может использоваться с держателями заготовок WT 1/P.
- Позиционирование на позиционирующих штифтах HP 1/P и позиционирующих втулках держателя заготовки WT 1/P
- Допустимая вертикальная технологическая сила до 400 Н вкл. ДТ 1/П. В этом случае позиционирующая пластина HP 1/P служит опорой для опорной пластины WT 1/P.
- Точность повторения в направлении X и Y: ±0,025 мм.
- Фиксированный упор для предварительного позиционирования приемного держателя заготовки. При необходимости его можно заменить на амортизатор DA 1/B.
- У HP 1/P в исполнении с регулируемым подъемом высота подъема над транспортным уровнем составляет макс. 50 мм. Высоту подъема можно плавно регулировать.
- Версия с фиксированной высотой подъема 15 мм над транспортным уровнем имеет особенно низкую высоту установки. Поэтому он особенно подходит для использования на ручных рабочих местах без ограничения места для ног.
- HP 1/P имеет три положения: – Нижнее положение: держатели заготовок могут проходить через секцию. – Центральное положение: держатели заготовок останавливаются в секции (с помощью встроенного фиксированного упора или опционально с амортизатором DA 1/B). В центральное положение можно попасть как из нижнего, так и из верхнего положения.
Характеристики
Похожие товары
UNIDAD ELEV-POSICIONAMIEN HP1 HUB 15MM MITTELST
Блок подъема и позиционирования HP 1/P h=15 мм
- Может использоваться с держателями заготовок WT 1/P.
- Позиционирование на позиционирующих штифтах HP 1/P и позиционирующих втулках держателя заготовки WT 1/P
- Допустимая вертикальная технологическая сила до 400 Н вкл. ДТ 1/П. В этом случае позиционирующая пластина HP 1/P служит опорой для опорной пластины WT 1/P.
- Точность повторения в направлении X и Y: ±0,025 мм.
- Фиксированный упор для предварительного позиционирования приемного держателя заготовки. При необходимости его можно заменить на амортизатор DA 1/B.
- У HP 1/P в исполнении с регулируемым подъемом высота подъема над транспортным уровнем составляет макс. 50 мм. Высоту подъема можно плавно регулировать.
- Версия с фиксированной высотой подъема 15 мм над транспортным уровнем имеет особенно низкую высоту установки. Поэтому он особенно подходит для использования на ручных рабочих местах без ограничения места для ног.
- HP 1/P имеет три положения: - Нижнее положение: держатели заготовок могут проходить через секцию. - Центральное положение: держатели заготовок останавливаются в секции (с помощью встроенного фиксированного упора или опционально с амортизатором DA 1/B). В центральное положение можно попасть как из нижнего, так и из верхнего положения.
UNIDAD POSICIONAMIENTO PE 1/P
- Точность повторения в направлении X и Y: ±0,015 мм.
- Допустимая вертикальная технологическая сила до 100 Н вкл. держатель заготовки
- Может использоваться с держателями заготовок WT 1/S, WT 1/K и WT 1/P.
- Позиционирование с помощью зажимного штифта и валов на плавающих подшипниках со стороны держателя заготовки.
