UNIDAD POSICIONAMIENTO PE 1/P

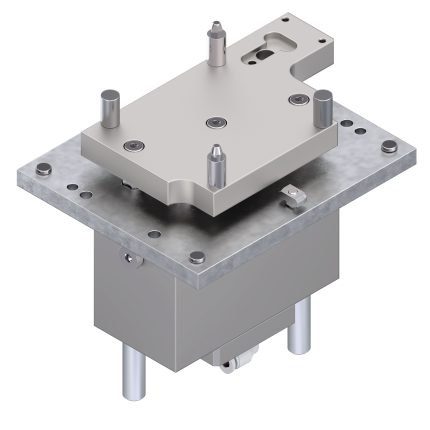

Блок подъема и позиционирования HP 1/P h=0-50 мм

• Может использоваться с держателями заготовок WT 1/P.
• Позиционирование на позиционирующих штифтах HP 1/P и позиционирующих втулках держателя заготовки WT 1/P
• Допустимая вертикальная технологическая сила до 400 Н вкл. ДТ 1/П. В этом случае позиционирующая пластина HP 1/P служит опорой для опорной пластины WT 1/P.
• Точность повторения в направлении X и Y: ±0,025 мм.
• Фиксированный упор для предварительного позиционирования приемного держателя заготовки. При необходимости его можно заменить на амортизатор DA 1/B.
• У HP 1/P в исполнении с регулируемым подъемом высота подъема над транспортным уровнем составляет макс. 50 мм. Высоту подъема можно плавно регулировать.
• Версия с фиксированной высотой подъема 15 мм над транспортным уровнем имеет особенно низкую высоту установки. Поэтому он особенно подходит для использования на ручных рабочих местах без ограничения места для ног.
• HP 1/P имеет три положения: - Нижнее положение: держатели заготовок могут проходить через секцию. - Центральное положение: держатели заготовок останавливаются в секции (с помощью встроенного фиксированного упора или опционально с амортизатором DA 1/B). В центральное положение можно попасть как из нижнего, так и из верхнего положения.
