| Диаметр вала d [мм] |
20.0 |
|---|---|
| Модель |
Normal |
| Формат линейных подшипников |
– CERRADO |
| Серия |
Compacto |
| Тип |
SET LINEAL |
| Динамическая нагрузка C [Н] |
1410.0 |
| Индикация динамической нагрузки C |
THE CAPACIDADES OF CARGA SON VÁLIDAS FOR THE DIRECCIÓN PRINCIPAL OF CARGA. SI THE DIRECCIÓN OF CARGA NO SE CORRESPONDE WITH THE DIRECCIÓN PRINCIPAL OF CARGA , THE CAPACIDADES OF CARGA SE DEBERÁN MULTIPLICAR BY THE SIGUIENTES FACTORES: ↩Ø D 12 AND 16: F = 0 , 90 , F0 = 0 , 86 , ↩Ø D 20 TO 50: F = 0 , 79 , F0 = 0 , 68 |
| Максимальное ускорение amax [м/с²] |
150.0 |
| Максимально допустимая линейная скорость vmax [м/с] |
5.0 |
| Внешний диаметр D [мм] |
28.0 |
| Допустимая температура окружающей среды (мин....макс.) |
-10 °C … +80 °C |
| Вес [кг] |
0.15 |
| Статическая нагрузка C0 [Н] |
900.0 |
| Индикация статической нагрузки C0 |
THE CAPACIDADES OF CARGA SON VÁLIDAS FOR THE DIRECCIÓN PRINCIPAL OF CARGA. SI THE DIRECCIÓN OF CARGA NO SE CORRESPONDE WITH THE DIRECCIÓN PRINCIPAL OF CARGA , THE CAPACIDADES OF CARGA SE DEBERÁN MULTIPLICAR BY THE SIGUIENTES FACTORES: ↩Ø D 12 AND 16: F = 0 , 90 , F0 = 0 , 86 , ↩Ø D 20 TO 50: F = 0 , 79 , F0 = 0 , 68 |
| Сноска о силе трения FR |
FUERZAS OF FRICCIÓN OF THE RODAMIENTOS LINEALES OF BOLAS WITH RETENES INTEGRADOS IN AMBOS LADOS AND WITHOUT CARGA RADIAL. THE FUERZAS OF FRICCIÓN DEPENDEN OF THE VELOCIDAD AND THE LUBRICACIÓN. |
| Усилие отрыва [Н] |
3 |
| Размер A (направляющие профили) [мм] |
53 |
| Размер D [мм] |
28 |
| Размер Е [мм] |
40 |
| Размер В [мм] |
23.0 |
| Размер H1 (направляющие профили) [мм] |
45 |
| Размер H4 [мм] |
15 |
| Размер L [мм] |
30 |
| Размер N1 (направляющие профили) [мм] |
22 |
| Размер N2 (направляющие профили) [мм] |
13 |
| Размер S [мм] |
5.3 |
| Размер SW [мм] |
3 |

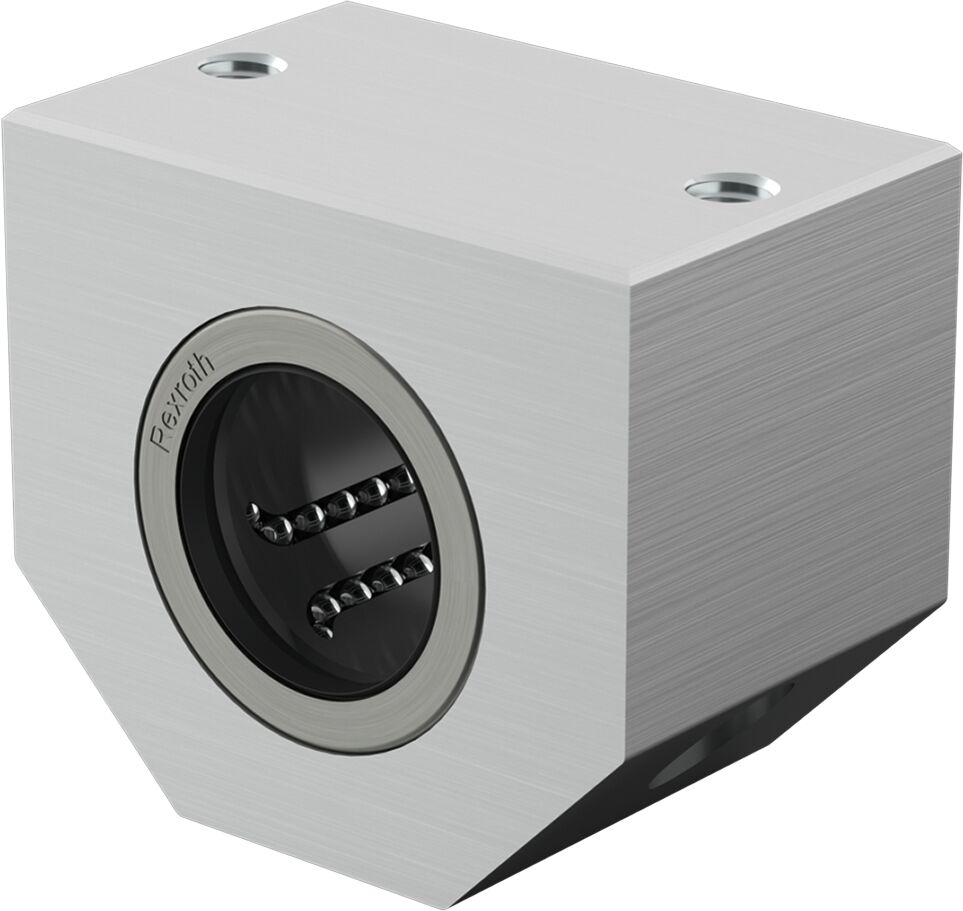

SET LINEAL LSAC-20-DD-G
Линейный набор (алюминий)
С компактным закрытым линейным шарикоподшипником
Диаметр вала d = 20
С двумя суставами
Модель: Нормальная
Смазанный маслом
- Прецизионный корпус облегченной конструкции (алюминий)
- С компактным линейным подшипником
- Со встроенными фиксаторами
- С нормальным радиальным зазором
- Впервые смазал Dynalub 510.
Характеристики
