| Диаметр вала d [мм] |
20.0 |
|---|---|
| Формат линейных подшипников |
– CERRADO |
| Серия |
SÚPER TO (WITH COMPENSACIÓN OF ERRORES OF ALINEACIÓN) |
| Тип |
SET LINEAL |
| Динамическая нагрузка C [Н] |
2470.0 |
| Индикация динамической нагрузки C |
THE CAPACIDADES OF CARGA SON VÁLIDAS FOR THE DIRECCIÓN PRINCIPAL OF CARGA. SI THE DIRECCIÓN OF CARGA NO SE CORRESPONDE WITH THE DIRECCIÓN PRINCIPAL OF CARGA , THE CAPACIDADES OF CARGA SE DEBERÁN MULTIPLICAR BY THE SIGUIENTES FACTORES: Ø D 10 TO 16: ↩F = 0 , 82 , F0 = 0 , 86 ↩Ø D 20 TO 50: F = 0 , 82 , F0 = 0 , 78 |
| Максимальное ускорение amax [м/с²] |
150.0 |
| Максимально допустимая линейная скорость vmax [м/с] |
3.0 |
| Индикация максимально допустимой скорости vmax |
PUEDEN DARSE VELOCIDADES OF HASTA 5 M/S. THE VIDA ÚTIL ESTÁ LIMITADA TO CAUSA OF ELEVADO DESGASTE OF THE PIEZAS OF PLÁSTICO. THE ENSAYOS HAN DADO COMO RESULTADO DISTANCIAS OF RECORRIDO OF 50 • 105 M TO 100 • 105 M WITHOUT FALLOS. |
| Внешний диаметр D [мм] |
32.0 |
| Допустимая температура окружающей среды (мин....макс.) |
-10 °C … +80 °C |
| Вес [кг] |
0.35 |
| Статическая нагрузка C0 [Н] |
1340.0 |
| Индикация статической нагрузки C0 |
THE CAPACIDADES OF CARGA SON VÁLIDAS FOR THE DIRECCIÓN PRINCIPAL OF CARGA. SI THE DIRECCIÓN OF CARGA NO SE CORRESPONDE WITH THE DIRECCIÓN PRINCIPAL OF CARGA , THE CAPACIDADES OF CARGA SE DEBERÁN MULTIPLICAR BY THE SIGUIENTES FACTORES: Ø D 10 TO 16: ↩F = 0 , 82 , F0 = 0 , 86 ↩Ø D 20 TO 50: F = 0 , 82 , F0 = 0 , 78 |
| Сноска о силе трения FR |
FUERZAS OF FRICCIÓN OF THE RODAMIENTOS LINEALES OF BOLAS WITH RETENES INTEGRADOS IN AMBOS LADOS AND WITHOUT CARGA RADIAL. THE FUERZAS OF FRICCIÓN DEPENDEN OF THE VELOCIDAD AND THE LUBRICACIÓN. |
| Усилие отрыва [Н] |
3 |
| Размер A (направляющие профили) [мм] |
60 |
| Размер D [мм] |
32 |
| Размер E1 [мм] |
45 |
| Размер E2 [мм] |
32 |
| Размер E3 (направляющие профили) [мм] |
50 |
| Размер E4 [мм] |
45 |
| Размер H1 (направляющие профили) [мм] |
50 |
| Размер H3 [мм] |
10 |
| Размер H4 [мм] |
16 |
| Размер L [мм] |
54 |
| Размер L3 [мм] |
13.5 |
| Размер М [мм] |
30 |
| Размер N1 (направляющие профили) [мм] |
24 |
| Размер N2 (направляющие профили) [мм] |
18 |
| Размер S [мм] |
6.6 |
| Размер S2 [мм] |
5 |
| Размер SW [мм] |
4 |
| Размер В [мм] |
5 |

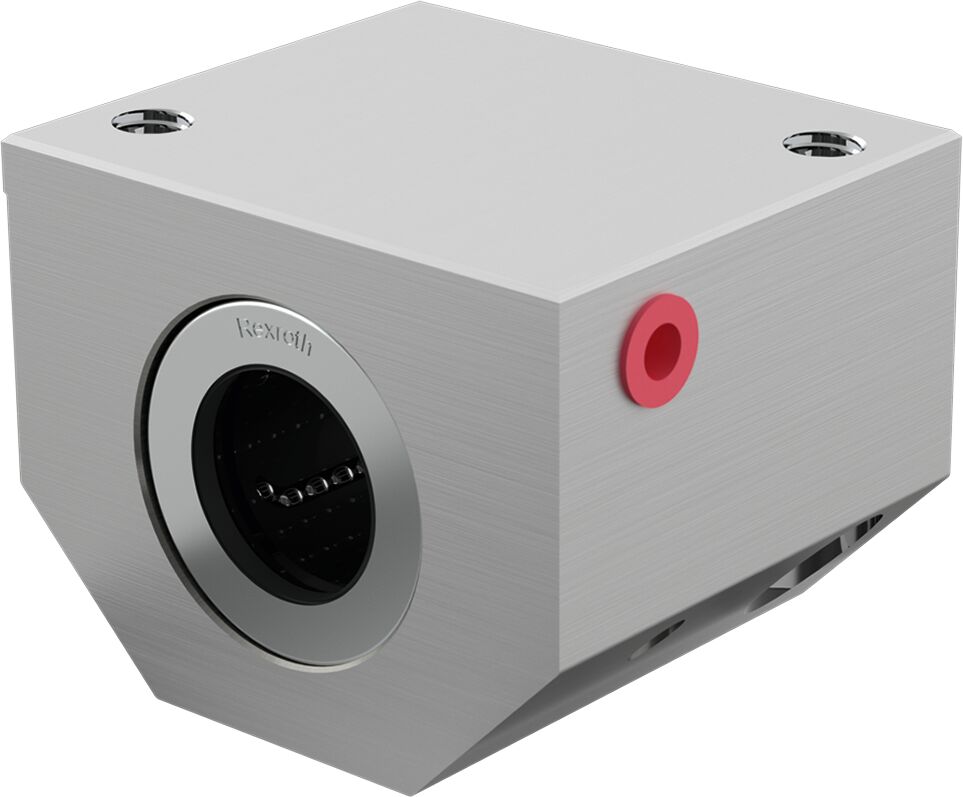

SET LINEAL LSA-A-20-DD
Линейный набор (алюминий)
Серрадо
С линейным шарикоподшипником Super A
Диаметр вала d = 20
С двумя суставами
Модель: Нормальная
- Прецизионный корпус облегченной конструкции (алюминий)
- Линейный подшипник Super A с автоматической компенсацией
- Дополнительные гонорары
- Смазываемый
