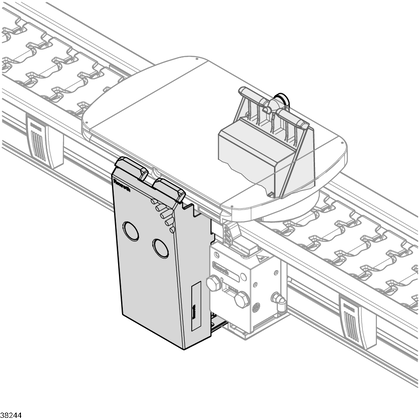

UNIT POSICIONAMIENTO PE-VF/C
UNIT POSICIONAMIENTO PE-VF/C
Back to products
KIT YGOLKA DLYA FITIHGA PE-VF
KIT YGOLKA DLYA FITIHGA PE-VF

UNIT POSICIONAMIENTO PE-VF/H

ПЭ-ВФ

  • Благодаря форме зажима, защищающей от грязи и осколков, позиционирующий блок (PE) подходит для загрязненных сред.
  • Держатель заготовки WT поднимается прибл. 1 мм от уровня транспортировки, чтобы избежать нагрузки на транспортную цепь во время обработки.
  • Точность позиционирования в направлении транспортировки: ±0,15 мм (поперечная: ±0,1 мм, высота: ±0,1 мм)
  • Максимальная сила давления (p = 4 бар) по вертикали: 400 Н
  • Максимальная сила давления (p = 4 бар) в направлении транспортировки: 300 Н
  • Подходит для дооснащения без нарушения боковой направляющей.
  • Держатель переключателя можно разместить в любом положении.
  • Минимальная длина держателя заготовки, чтобы его можно было разместить в блоке позиционирования PE: Размер 65: L = 125 мм Размер 90: L = 125 мм
  • Для держателей заготовок с L > Блоки позиционирования PE 250 мм 2 можно комбинировать. В этом случае позиционирующий патрон будет снят с одного из позиционирующих устройств PE, а держатели заготовок будут оборудованы заказчиком эксцентриковыми центрирующими втулками.
  • Запрос положения с помощью комплекта и 2 датчиков M12x1 в корпусе (датчики не входят в комплект поставки) или с помощью 3 842 535 150 в цилиндре
  • Максимально допустимый крутящий момент в области клещей: 60 Нм.
Оставить заявку
Артикул: UNIDAD POSICIONAMIENTO PE-VF/H Категория:
Характеристики
ЭСР

Yes

Объем поставки

INCL. PIEZAS OF FIJACIÓN (COMO IN THE FIGURA)

Модификация

PUEDE OBTENER OTROS MODELOS BAJO PETICIÓN MEDIANTE NUESTRO DEPARTAMENTO OF MODIFICACIONES. (COS@BOSCHREXROTH.OF)

Información de material

GARRAS OF APRIETE: PU , PIEZAS OF FIJACIÓN: ACERO , GALVANIZADO , TAPAS: PA , UNIT OF POSICIONAMIENTO: ACERO INOXIDABLE

Материал

ACERO , INOXIDABLE

Вес [кг]

3.4
