Игра с определением позиции

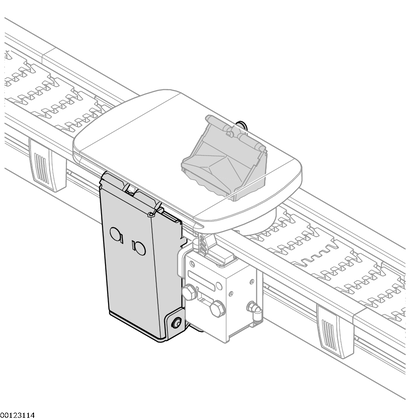

• Благодаря форме зажима, защищающей от грязи и осколков, позиционирующий блок (PE) подходит для загрязненных сред.
• Держатель заготовки WT поднимается прибл. 1 мм от уровня транспортировки, чтобы избежать нагрузки на транспортную цепь во время обработки.
• Точность позиционирования в направлении транспортировки: ±0,15 мм (поперечная: ±0,1 мм, высота: ±0,1 мм)
• Максимальная сила давления (p = 4 бар) по вертикали: 400 Н
• Максимальная сила давления (p = 4 бар) в направлении транспортировки: 300 Н
• Подходит для дооснащения без нарушения боковой направляющей.
• Держатель переключателя можно разместить в любом положении.
• Минимальная длина держателя заготовки, чтобы его можно было разместить в блоке позиционирования PE: Размер 65: L = 125 мм Размер 90: L = 125 мм
• Для держателей заготовок с L > Блоки позиционирования PE 250 мм 2 можно комбинировать. В этом случае позиционирующий патрон будет снят с одного из позиционирующих устройств PE, а держатели заготовок будут оборудованы заказчиком эксцентриковыми центрирующими втулками.
• Запрос положения с помощью комплекта и 2 датчиков M12x1 в корпусе (датчики не входят в комплект поставки) или с помощью 3 842 535 150 в цилиндре
• Максимально допустимый крутящий момент в области клещей: 60 Нм.
