| ЭСР |
Yes |
|---|---|
| Требуемое подключение сжатого воздуха [pmin] [бар] |
4 |
| Версия с максимальной нагрузкой [Fmax] [Н] |
1000 |
| Общая масса держателя заготовки [мГ] [кг] |
110 |
| Повторяемость |
±0 , 05 |
| Допустимая вертикальная технологическая сила [Н] |
1100 |
| Пневматический быстроразъемный фитинг [Ø] [мм] |
6 |
| Длина в направлении транспортировки [lT] [мм] |
0 , 160 , 240 , 320 , 400 , 480 , 640 , 800 |
| Объем поставки |
INCL. MATERIAL OF FIJACIÓN , PORTAINTERRUPTOR FOR THE MOUNTING OF SENSORES M12 FOR THE DETECCIÓN OF THE POSICIONES OF ELEVACIÓN SUPERIOR E INFERIOR |
| Индикация питания |
Montada |
| Уведомление |
FUERZA OF PROCESO VERTICAL ADMISIBLE , INCL. WT 2 , INDICANDO THE VALOR 0 IN THE LONGITUD IN THE DIRECCIÓN OF TRANSPORTE [IT] SE SUMINISTRA THE HP 2 WITH UNA PLATE OF ELEVACIÓN 3842516048 IN LUGAR OF UNA PLATE OF ELEVACIÓN AND POSICIONAMIENTO FOR THE CONSTRUCCIONES PROPIAS OF THE PLATE OF POSICIONAMIENTO. , THE VALVE ESTRANGULADORA OF CHECK , OBTURACIÓN OF AIRE OF SALIDA WITH THE CONEXIÓN OF PLUG OF DIÁMETRO ⌀ 6 MM FOR ROSCA G 3/8 , DEBE SER INSTALADA BY THE CLIENTE. |
| Предпочтительные значения [мм] |
160 , 240 , 320 , 400 , 480 |
| Необходимые аксессуары |
Sensor , Separador VE 2/… , VALVE ESTRANGULADORA OF CHECK , ESTRANGULACIÓN OF AIRE OF SALIDA , G3/8" , DIÁMETRO Ø 6 MM |
| Рекомендуемые аксессуары |
BOX OF PROTECTION HP 2 , SET OF REDUCCIÓN (3842211355) FOR DEPOSITAR THE WT SUAVE AND DELICADAMENTE SOBRE THE MEDIO OF TRANSPORTE |
| Вес [кг] |
0 |
UNIDAD ELEV-POSICIONAMIEN HP 2

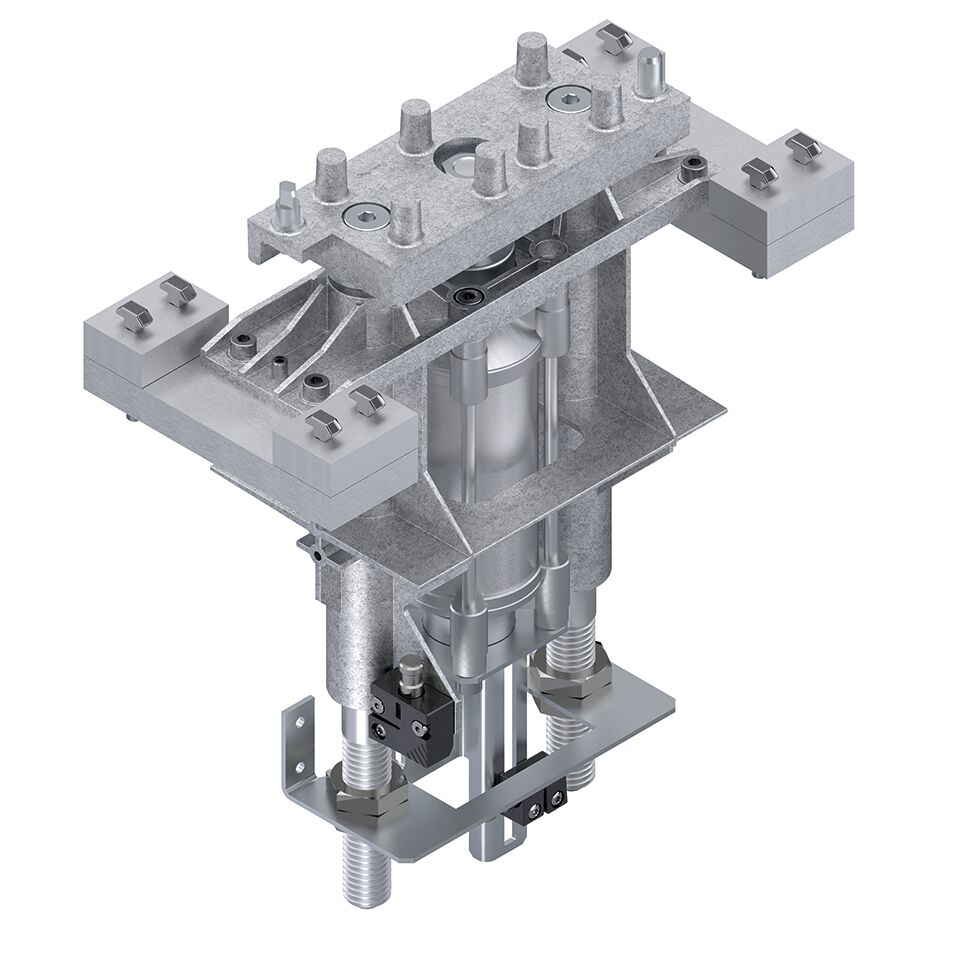

Блок подъема и позиционирования HP 2
- Позиционирование держателя заготовки на рабочей станции с высокими требованиями к точности повторения и с большей массой держателя заготовки
- Позиционирование с помощью позиционирующих штифтов HP 2/L и позиционирующих втулок держателя заготовки WT 2.
- Подъемный цилиндр с регулируемой амортизацией верхнего и нижнего конечного положения.
- Демпфирование верхнего конечного положения эффективно только при полной высоте подъема.
- Плавно регулируемая высота подъема в 8 зонах подъема hN от 0 до 404 мм.
- Можно комбинировать с WT 2, WT 2/E, WT 2/F и WT 2/LS (только для модели LS)
- Место установки AO = UB: Место установки под транспортной секцией.
- Место установки AO = AT: Место установки на плате станка.
- Место сборки AO = O: Место сборки для самостоятельного изготовления.
Характеристики
