| ЭСР |
Yes |
|---|---|
| Требуемое подключение сжатого воздуха [pmin] [бар] |
4 |
| Общая масса держателя заготовки [мГ] [кг] |
40 |
| Повторяемость |
±0 , 05 |
| Допустимая вертикальная технологическая сила [Н] |
400 |
| Пневматический быстроразъемный фитинг [Ø] [мм] |
8 |
| Расположение отметки [HA] |
0; 1 |
| Длина в направлении транспортировки [lT] [мм] |
160 , 240 , 320 |
| Объем поставки |
INCL. MATERIAL OF FIJACIÓN , INCL. VALVE ESTRANGULADORA OF CHECK |
| Индикация питания |
Montada |
| Уведомление |
FUERZA OF PROCESO VERTICAL ADMISIBLE , INCL. WT 2 , HA = 1 SOLO SI B = 240 MM , PRECISIÓN OF REPETICIÓN SOLO APLICABLE FOR ELEVACIONES OF HASTA 204 MM |
| Предпочтительные значения [мм] |
160 , 240 , 320 |
| Необходимые аксессуары |
BOX OF PROTECTION HP 2/L , SET OF DETECCIÓN OF POSICIÓN WITH ENCLAVAMIENTO OF REVÓLVER RA , SET OF DETECCIÓN OF POSICIÓN FOR CILINDRO OF ELEVACIÓN SA |
| Вес [кг] |
0 |
UNIDAD ELEV-POSICIONAMIEN HP 2/L
Блок подъема и позиционирования HP 2/L
- Для позиционирования держателя заготовки на рабочей станции с высокими требованиями к точности позиционирования
- Позиционирование с помощью сменных позиционирующих штифтов HP 2/L и позиционирующих втулок держателя заготовки WT 2.
- Подъемный цилиндр Ø 40 мм с демпфированием нижнего и верхнего конечных положений.
- Замену подъемного цилиндра можно выполнить без демонтажа подъемной пластины.
- 5 зон подъема h0 от 0…240 мм; централизованно регулируемая высота подъема в зоне подъема
- Для b = 240 мм возможен вариант с центрированным (HA = 0) или смещенным от центра (HA = 1) подъемным цилиндром; возможна компактная компоновка, если держатель заготовки находится внутри
- Время регулировки при высоте = 50 мм без нагрузки: подъем вверх = 0,5 с, подъем вниз = 0,5 с (= площадь подъема от 0 до 28 мм)
- Можно комбинировать с WT 2, WT 2/E, WT 2/F и WT 2/LS (только для модели LS)
- Место установки AO = UB: Место установки под транспортной секцией.
- Место установки AO = AT: Место установки на плате станка.
- Место сборки AO = O: Место сборки для самостоятельного изготовления.
Характеристики
Похожие товары
UNIDAD ELEV-POSICIONAMIEN HP 2
Блок подъема и позиционирования HP 2
- Позиционирование держателя заготовки на рабочей станции с высокими требованиями к точности повторения и с большей массой держателя заготовки
- Позиционирование с помощью позиционирующих штифтов HP 2/L и позиционирующих втулок держателя заготовки WT 2.
- Подъемный цилиндр с регулируемой амортизацией верхнего и нижнего конечного положения.
- Демпфирование верхнего конечного положения эффективно только при полной высоте подъема.
- Плавно регулируемая высота подъема в 8 зонах подъема hN от 0 до 404 мм.
- Можно комбинировать с WT 2, WT 2/E, WT 2/F и WT 2/LS (только для модели LS)
- Место установки AO = UB: Место установки под транспортной секцией.
- Место установки AO = AT: Место установки на плате станка.
- Место сборки AO = O: Место сборки для самостоятельного изготовления.
UNIDAD ELEV-POSICIONAMIEN HP 2/L LS
Блок подъема и позиционирования HP 2/L LS
- Для позиционирования держателя заготовки на рабочей станции с высокими требованиями к точности позиционирования
- Позиционирование с помощью сменных позиционирующих штифтов HP 2/L и позиционирующих втулок держателя заготовки WT 2.
- Подъемный цилиндр Ø 40 мм с демпфированием нижнего и верхнего конечных положений.
- Замену подъемного цилиндра можно выполнить без демонтажа подъемной пластины.
- 5 зон подъема h0 от 0...240 мм; централизованно регулируемая высота подъема в зоне подъема
- Для b = 240 мм возможен вариант с центрированным (HA = 0) или смещенным от центра (HA = 1) подъемным цилиндром; возможна компактная компоновка, если держатель заготовки находится внутри
- Время регулировки при высоте = 50 мм без нагрузки: подъем вверх = 0,5 с, подъем вниз = 0,5 с (= площадь подъема от 0 до 28 мм)
- Можно комбинировать с WT 2, WT 2/E, WT 2/F и WT 2/LS (только для модели LS)
- Место установки AO = UB: Место установки под транспортной секцией.
- Место установки AO = AT: Место установки на плате станка.
- Место сборки AO = O: Место сборки для самостоятельного изготовления.

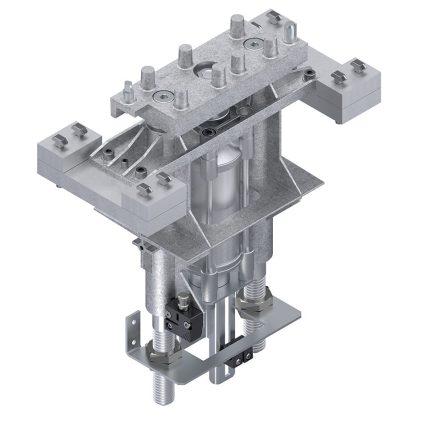

UNIDAD ELEV-POSICIONAMIEN HP 2/LS
