| Размеры сетки [мм] |
45 |
|---|---|
| Слот профиля |
10 |
| ЭСР |
Yes |
| Измерения |
45×45 |
| Радиус поворота [°] |
180 |
| упаковочная единица |
1 |
| Изгибающий момент 1 [Нм] |
100.0 |
| Объем поставки |
INCL. MATERIAL OF FIJACIÓN |
| Información de material |
JOINT: FUNDICIÓN TO PRESSURE OF CINC , MATERIAL OF FIJACIÓN: ACERO , GALVANIZADO |
| Материал |
FUNDICIÓN TO PRESSURE OF CINC |
| Крепежный материал |
2 tornillos S12x30 , 2 TORNILLOS OF CABEZA OF FLANGE M8X16 , 2 TUERCAS OF MARTILLO OF RANURA 10 M8 |
| Рекомендуемые аксессуары |
PALANCA OF APRIETE: 3842538607 |
| Вес [кг] |
0.59 |

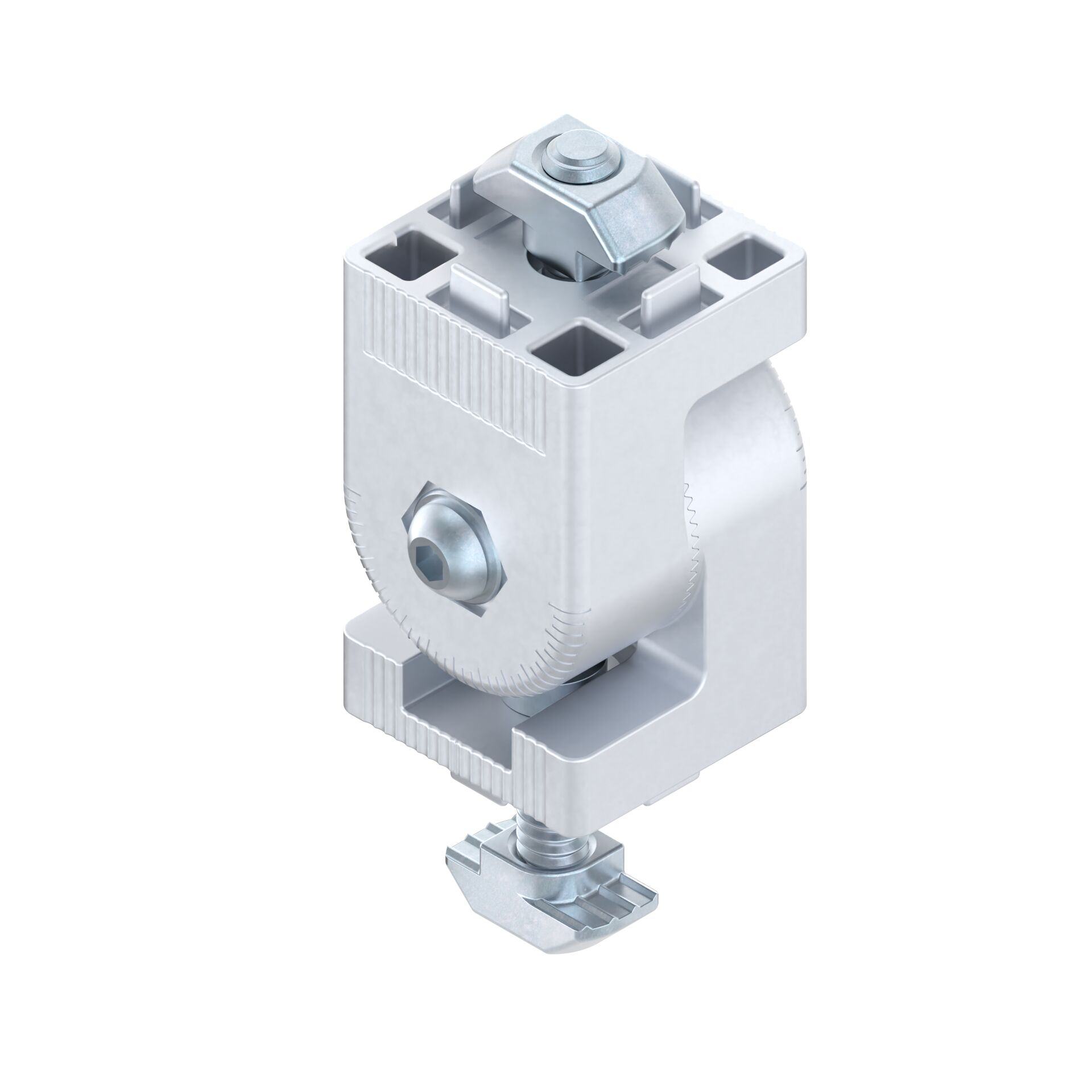

JOINT 45X45 LOCKABLE
Запираемый шарнир 45×45
- Для регулируемых или фиксированных соединений профилей
- Для высоких нагрузок до 100 Нм в направлении вращения.
- Непрерывное соединение с помощью зубцов Хирта
- Радиус поворота 180°
- Небольшая регулировка сетки 5°.
- Отметка с визуальной градуировкой 5° для легкого определения угла регулировки.
- Соединение можно фиксировать с помощью прижимного рычага или винта и легко регулировать.
- Обработка профиля: Не требуется (саморез в случае переднего присоединения)
- Совместим с шарниром 45х45 и опорным шарниром 45х45.
Характеристики
