| Размеры сетки [мм] |
30 |
|---|---|
| Слот профиля |
8 |
| ЭСР |
Yes |
| Измерения |
30×30 |
| Радиус поворота [°] |
182 |
| упаковочная единица |
1 |
| Сила F1 [Н] |
10000 |
| Сила F2 [Н] |
600 |
| Объем поставки |
INCL. MATERIAL OF FIJACIÓN |
| Información de material |
JOINT: FUNDICIÓN TO PRESSURE OF CINC , MATERIAL OF FIJACIÓN: ACERO , GALVANIZADO |
| Материал |
FUNDICIÓN TO PRESSURE OF CINC |
| Крепежный материал |
2 TORNILLOS CILÍNDRICOS DIN7984-M6X12 , 2 TUERCAS OF MARTILLO M6X12 , 4 tuercas hexagonales DIN934-M5 |
| Необходимые аксессуары |
EMPALMADOR OF PERNOS D11 FOR CONNECTION FRONTAL: 3852555590 |
| Вес [кг] |
0.2 |

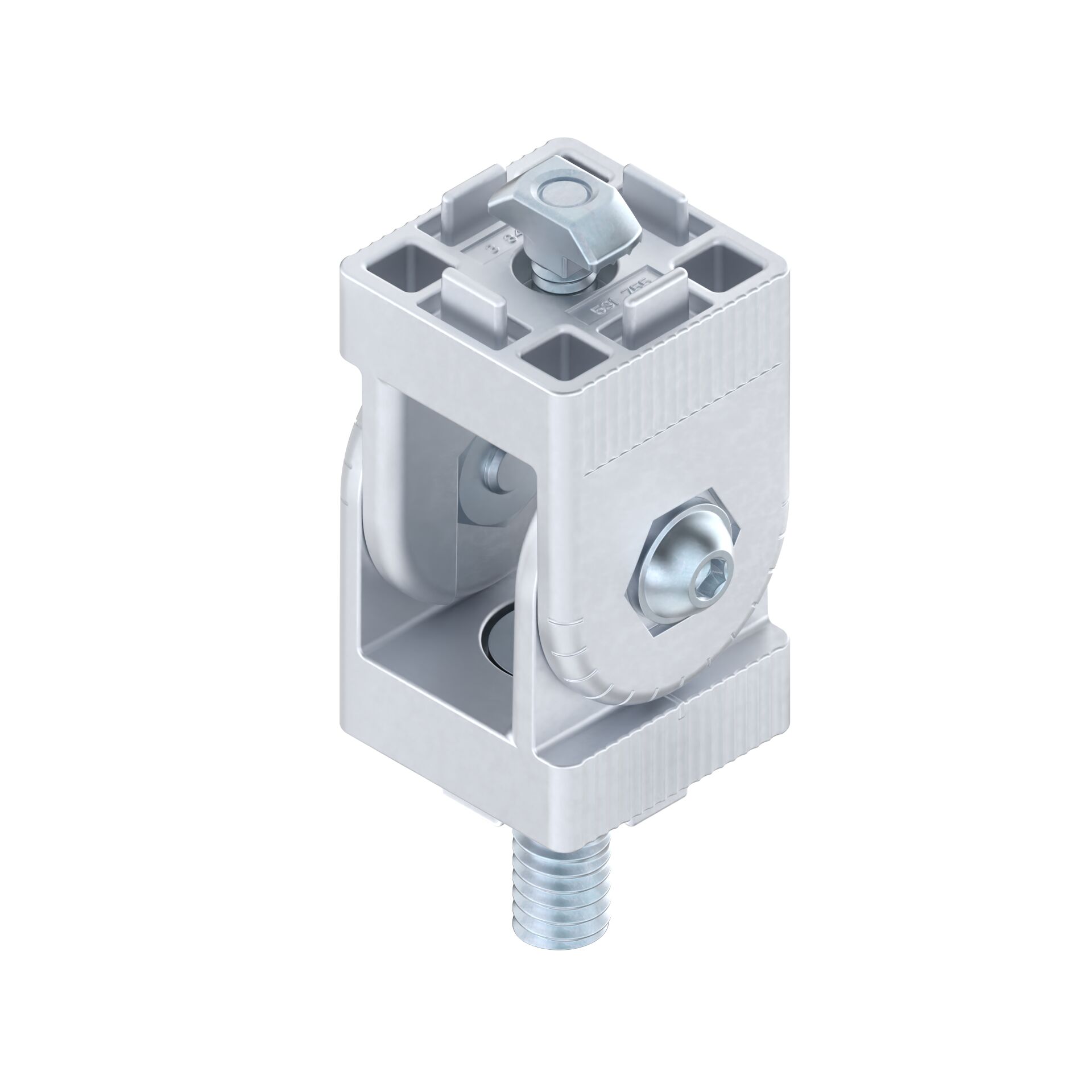

JOINT 30X30
Стандартный сустав 30×30
- Для мобильных или фиксированных соединений профилей под нужным углом.
- Радиус поворота 182°
- С визуальной градуировкой 15°.
- Крепление с помощью зажимов (5 Нм) или штифтов (15 Нм).
- Обработка профиля: сквозное отверстие D11 для переднего присоединения.
Характеристики
