| Конструктивный размер [b] [мм] |
65 , 90 |
|---|---|
| Номинальная скорость [vN] |
10 m/min , 13 m/min , 21 m/min , 5 m/min |
| Мотор-редуктор [GM] |
0 = SCHNITTSTELLE SW27 OHNE GETRIEBEMOTOR , 1 = SCHNITTSTELLE SW27 MIT GETRIEBEMOTOR HOHES DREHMOMENT , 2 = SCHNITTSTELLE SEW 47 OHNE GETRIEBEMOTOR , 4 = SCHNITTSTELLE SEW SA37 OHNE GETRIEBEMOTOR |
| Объем поставки |
INCL. FLANGE , SHAFT AND MOTOR REDUCTOR (GM = 1 , GM = 3) , INCL. CHAPA OF PROTECTION (PROTECTION CONTRA ACCESO DESDE ABAJO) , INCL. MATERIAL OF FIJACIÓN |
| Индикация питания |
SET |
| Уведомление |
IN CASO OF ACCIONAMIENTOS WITH CONVERTIDORES OF FRECUENCIA (FU) , SE HA OF LIMITAR THE VELOCIDAD TO MÁX. 21 M/MIN DESDE THE CONTROL |
| Модификация |
PUEDE OBTENER OTROS MODELOS BAJO PETICIÓN MEDIANTE NUESTRO DEPARTAMENTO OF MODIFICACIONES. (COS@BOSCHREXROTH.OF) |
| Información de material |
COUPLING OF ENCLAVAMIENTO OF BOLA: ACERO , FLANGE: FUNDICIÓN TO PRESSURE OF ALUMINIO , CHAPA OF CONEXIÓN , CHAPA OF CUBRIMIENTO: ACERO , GALVANIZADO , SHAFT: STS |
| Необходимые аксессуары |
SUPPORT OF MOTOR |
| Вес [кг] |
0 |
HABOP PPIBODOB VFPLUS CURVE VAR
В комплект привода криволинейного колеса входит фланец для крепления двигателя на криволинейное колесо, шестигранный вал для передачи мощности, а также элементы дополнительного оборудования. Усилие может передаваться на несколько последовательных поворотных колес. Для этого крутящий момент двигателя должен быть распределен на всех уровнях прохождения колеса.
- Для установки циркуляции с изогнутым колесом (AC = 0) или винтового аккумулятора (AC = 1)
- С предустановленной шаровой муфтой (Kpg = 1) для ограничения крутящего момента или для люфта винтового привода гидроаккумулятора (AC = 1) также без (Kpg = 0). Регулируемая шаровая блокировочная муфта защищена и интегрирована во фланец, экономя пространство, и не служит для защиты людей.

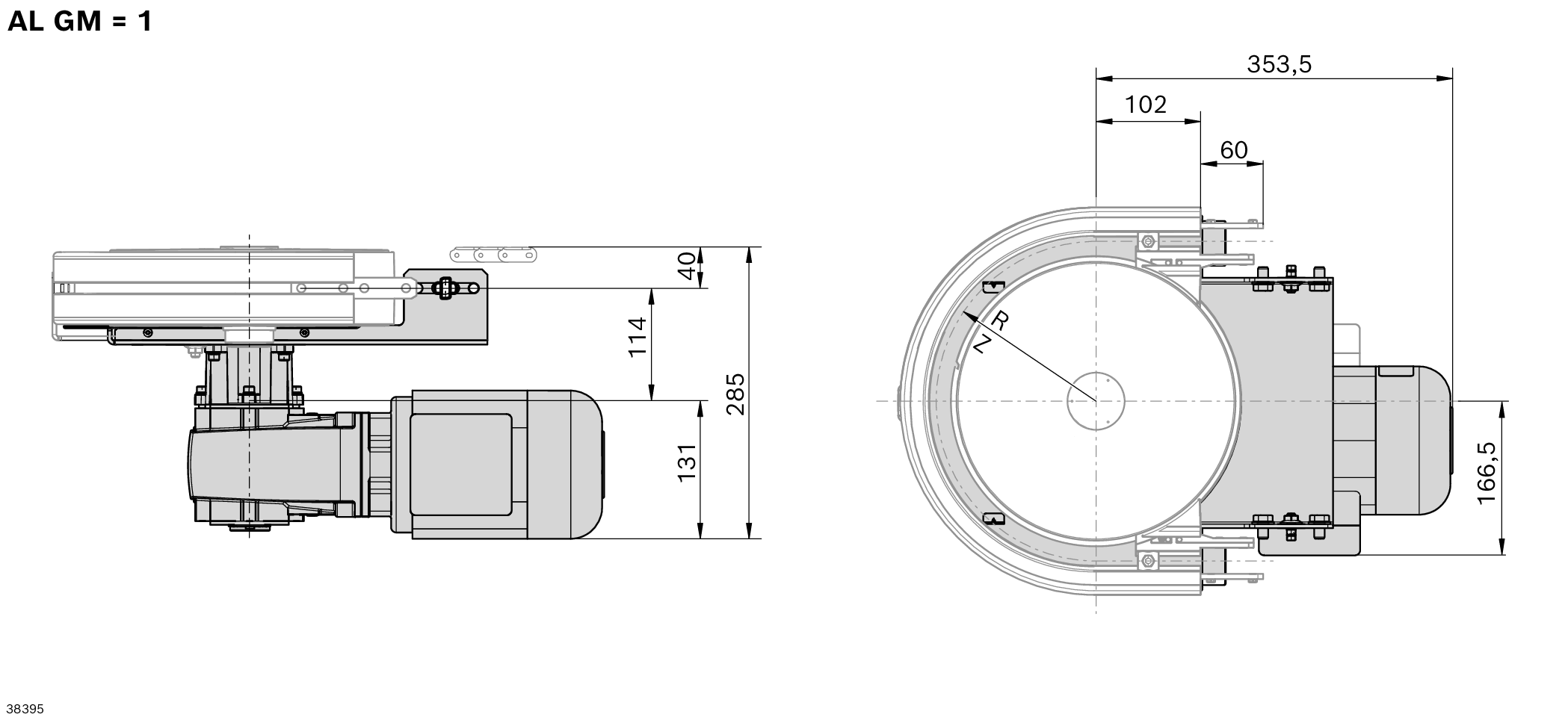

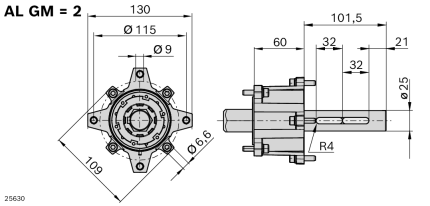

- С мотор-редуктором Lenze (GM = 1, без защиты поверхности и от коррозии) или с интерфейсом для монтажа мотор-редуктора SEW SA47 (GM = 2). Чтобы обеспечить максимально компактную монтажную ситуацию, для применений с пониженными нагрузками доступны меньшие и более легкие мотор-редукторы (GM=3) или интерфейс для монтажа мотор-редуктора SEW SA37 (GM=4). Для установки других мотор-редукторов (GM=0) заказчику требуется адаптация.
- Фиксированная или регулируемая скорость (vN). Если требуется регулируемая скорость, двигатели-редукторы должны быть оснащены FU (преобразователем частоты).
- Подключение через клеммную коробку (AT = K) или штекер (AT = S)
Характеристики
