| ЭСР |
Yes |
|---|---|
| Номинальная скорость [vN] |
6 m/min , 9 m/min , 0 m/min ohne Motor und ohne Getriebe , 12 m/min , 15 m/min , 18 m/min |
| Общая масса держателя заготовки [мГ] [кг] |
3 |
| Пневматический быстроразъемный фитинг [Ø] [мм] |
4 |
| Сушильная камера [% относительной влажности] |
<1 |
| Требуемое подключение сжатого воздуха [pmin] [бар] |
4 |
| Объем поставки |
BOX OF PROTECTION , MATERIAL OF FIJACIÓN FOR THE MOUNTING IN UN TRAMO ST 1 , UNIT OF ELEVACIÓN AND TRANSPORTE TRANSVERSAL HQ 1/U , COMPLETAMENTE MONTADA |
| Предпочтительные значения [мм] |
120 , 160 , 80 |
| Классификация чистых помещений |
Clase ISO 7 |
| Необходимые аксессуары |
DOS VÁLVULAS ESTRANGULADORAS OF CHECK M5 FOR THE ESTRANGULACIÓN OF AIRE OF INPUT , LISTÓN OF TOPE |
| Рекомендуемые аксессуары |
Amortiguador DA 1 , IN FUNCIÓN OF THE SITUACIÓN OF MOUNTING SE REQUIEREN OTROS ACCESSORIES FOR THE CONTROL OF TRANSPORTE: , PORTAINTERRUPTOR , SENSOR M12X1 WITH DISTANCIA OF CONMUTACIÓN NOMINAL SN≥ 4 MM , NO ENRASADO , SINO MOUNTING WITH 0 , 5 MM |
| Вес [кг] |
0 |

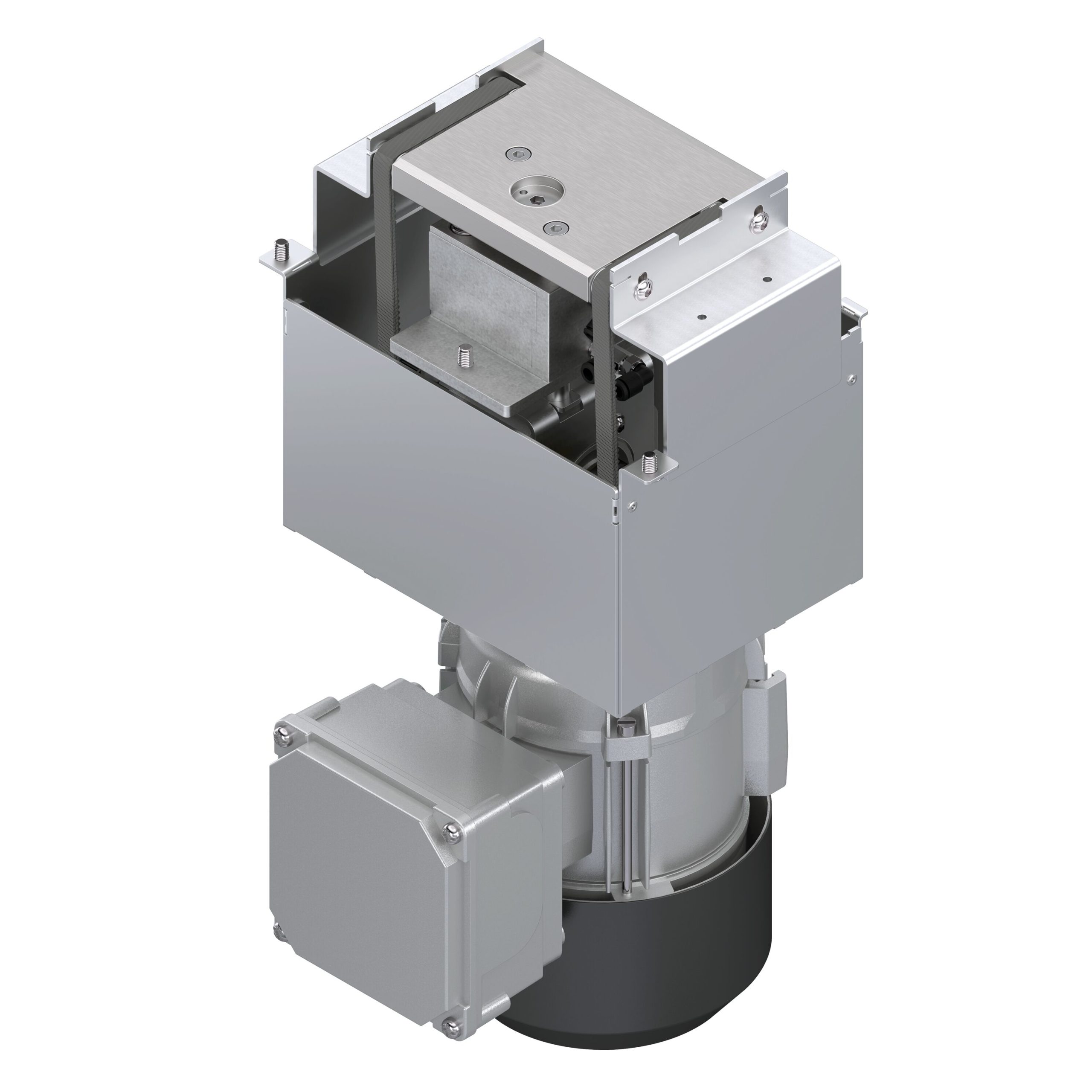

UNID ELEV TRANSP TRANSERS HQ 1/U
Поперечная транспортировка держателей заготовок для выгрузки из продольного сечения в поперечное или загрузки из поперечного сечения в продольное. HQ 1/U также подходит для использования в приложениях ESD. Допускается реверсивная работа, не допускается операция накопления.
- Особо компактная конструкция благодаря расположенному внизу мотор-редуктору. Подходит для установки в ограниченных строительных условиях.
- Транспортное средство: зубчатый ремень.
- Подъемный цилиндр – D = 25 мм
- Общий подъем: 13 мм.
- Транспортное средство: Ремень ГРМ с тканевым покрытием, подходящий для использования в EPA.
- Пневматическое оборудование на 2 (верхнее, центральное) или 3 (верхнее, центральное, нижнее) положения подъема.
- Подключение двигателя опционально с помощью кабеля/вилки (AT = S) или клеммной коробки (AT = K)
- Специальные версии по запросу
Характеристики
