| Номинальный размер [мм] |
16 x 5R x 3 – 4 |
|---|---|
| Серия |
SERIE ESTÁNDAR |
| Динамическая нагрузка C [Н] |
14800.0 |
| Индикация динамической нагрузки C |
THE CAPACIDADES OF CARGA SOLO SON VÁLIDAS FOR THE CLASES OF TOLERANCIA T3 AND T5. IN CASO OF OTRAS CLASES OF TOLERANCIA , SE DEBE TENER IN CUENTA THE FACTOR OF CORRECCIÓN FAC (VÉANSE THE INFORMACIONES E INDICACIONES TÉCNICAS GENERALES , "DATOS TÉCNICOS" , INDICACIONES TÉCNICAS). |
| Максимально допустимая линейная скорость vmax (м/мин) [м/мин] |
30.0 |
| Индикация максимально допустимой скорости vmax |
VÉANSE "COEFICIENTE OF REVOLUCIONES D0 • N" (APARTADO OF INDICACIONES TÉCNICAS) AND "REVOLUCIONES CRÍTICAS NCR" (APARTADO OF CÁLCULO AND EJEMPLOS) |
| Температура подачи (мин.…макс.) |
-10 °C … +80 °C |
| Температура хранения (мин…макс) |
-15 °C … +80 °C |
| Направление шага |
Derecha |
| Тип гайки |
NUT SIMPLE EMBRIDADA FEM-E-B |
| Отображение допустимой рабочей температуры (мин.…макс.) |
TEMPERATURA OF SERVICIO ADMISIBLE: THE HUSILLOS OF BOLAS ADMITEN UNA TEMPERATURA OF SERVICIO CONTINUO OF 80 °C AND UNA TEMPERATURA OF 100 °C FOR PERÍODOS CORTOS , SIEMPRE MEDIDA IN THE SUPERFICIE EXTERNA OF THE NUT. |
| Схема бурения |
BB2 |
| Резьбовое уплотнение шпинделя |
WITH SEAL |
| Вес [кг] |
0.26 |
| Статическая нагрузка C0 [Н] |
16100.0 |
| Индикация статической нагрузки C0 |
THE CAPACIDADES OF CARGA SOLO SON VÁLIDAS FOR THE CLASES OF TOLERANCIA T3 AND T5. IN CASO OF OTRAS CLASES OF TOLERANCIA , SE DEBE TENER IN CUENTA THE FACTOR OF CORRECCIÓN FAC (VÉANSE THE INFORMACIONES E INDICACIONES TÉCNICAS GENERALES , "DATOS TÉCNICOS" , INDICACIONES TÉCNICAS). |
| Категория |
A |
| Максимальная рабочая температура [°C] |
+80 |
| Макс. температура подшипников [°C] |
+80 |
| Минимальная рабочая температура [°C] |
-10 |
| Минимальная температура подшипников [°C] |
-15 |
| Размер d1 [мм] |
15 |
| Размер D1 g6 [мм] |
28 |
| Размер d2 [мм] |
12.9 |
| Размер D5 [мм] |
48 |
| Размер D6 [мм] |
38 |
| Размер D7 [мм] |
5.5 |
| Размер L [мм] |
38 |
| Размер L10 [мм] |
26 |
| Размер L14 [мм] |
40 |
| Размер L3 [мм] |
12 |
| Размер L4 [мм] |
10 |
| Размер Sx [мм] |
4 |
| Диаметр d0 [мм] |
16 |

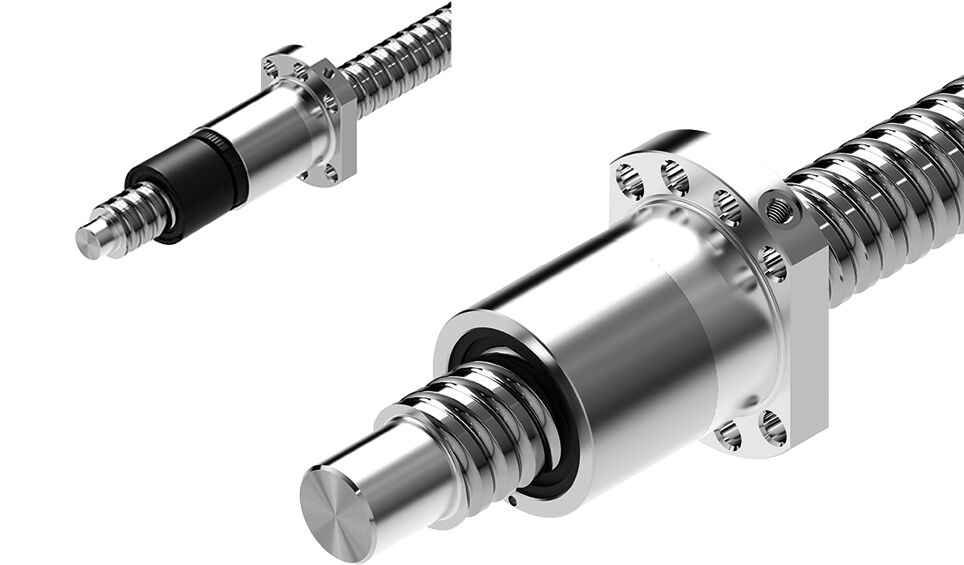

NUT OF HUSILLO FEM-E-B 16X5RX3-4
Однофланцевая гайка FEM-E-B со стандартным уплотнением и стандартным осевым люфтом
Номинальный диаметр d0 = 16
Шаг П = 5 (справа)
Диаметр шара Dw = 3
Количество витков i = 4
- Присоединительные размеры аналогичны DIN 69051, часть 5, фланец типа B.
- С суставами
- Частично в левом исполнении
- Класс преднатяга: C0, C00, C1, C2, C3=
- Класс допуска: Т3 (для размеров по списку шпинделей; общую техническую информацию и примечания см. в разделе «Описание изделия»), Т5, Т7, Т9.
