| ЭСР |
Yes |
|---|---|
| Длина макс. [L макс.] [мм] |
5000 |
| Моя долгота [L мин] [мм] |
320 |
| Сушильная камера [% относительной влажности] |
<1 |
| Требуемое подключение сжатого воздуха [pmin] [бар] |
4 |
| Нагрузка на секцию в режиме накопления [кг] |
30 |
| Номинальная скорость [vN] |
0 m/min ohne Motor und ohne Getriebe , 12 m/min , 15 m/min , 18 m/min , 6 m/min , 9 m/min |
| Объем поставки |
DOS CAJAS OF PROTECTION , DOS JUEGOS OF MOUNTING FOR THE DRIVE OF THE UNIDADES OF ELEVACIÓN AND TRANSPORTE TRANSVERSAL , DOS UNIDADES OF ELEVACIÓN AND TRANSPORTE TRANSVERSAL , COMPLETAMENTE MONTADAS , MATERIAL OF FIJACIÓN FOR THE MOUNTING ENTRE DOS TRAMOS ST 1 , TRAMO OF CINTA BS 1/T |
| Предпочтительные значения [мм] |
120 , 160 , 80 |
| Классификация чистых помещений |
Clase ISO 7 |
| Необходимые аксессуары |
DOS VÁLVULAS ESTRANGULADORAS OF CHECK M5 FOR THE ESTRANGULACIÓN OF AIRE OF INPUT , LISTÓN OF TOPE |
| Рекомендуемые аксессуары |
Amortiguador DA 1 , IN FUNCIÓN OF THE SITUACIÓN OF MOUNTING SE REQUIEREN OTROS ACCESSORIES FOR THE CONTROL OF TRANSPORTE: , PORTAINTERRUPTOR , SENSOR M12X1 WITH DISTANCIA OF CONMUTACIÓN NOMINAL SN≥ 4 MM , NO ENRASADO , SINO MOUNTING WITH 0 , 5 MM |
| Вес [кг] |
0 |

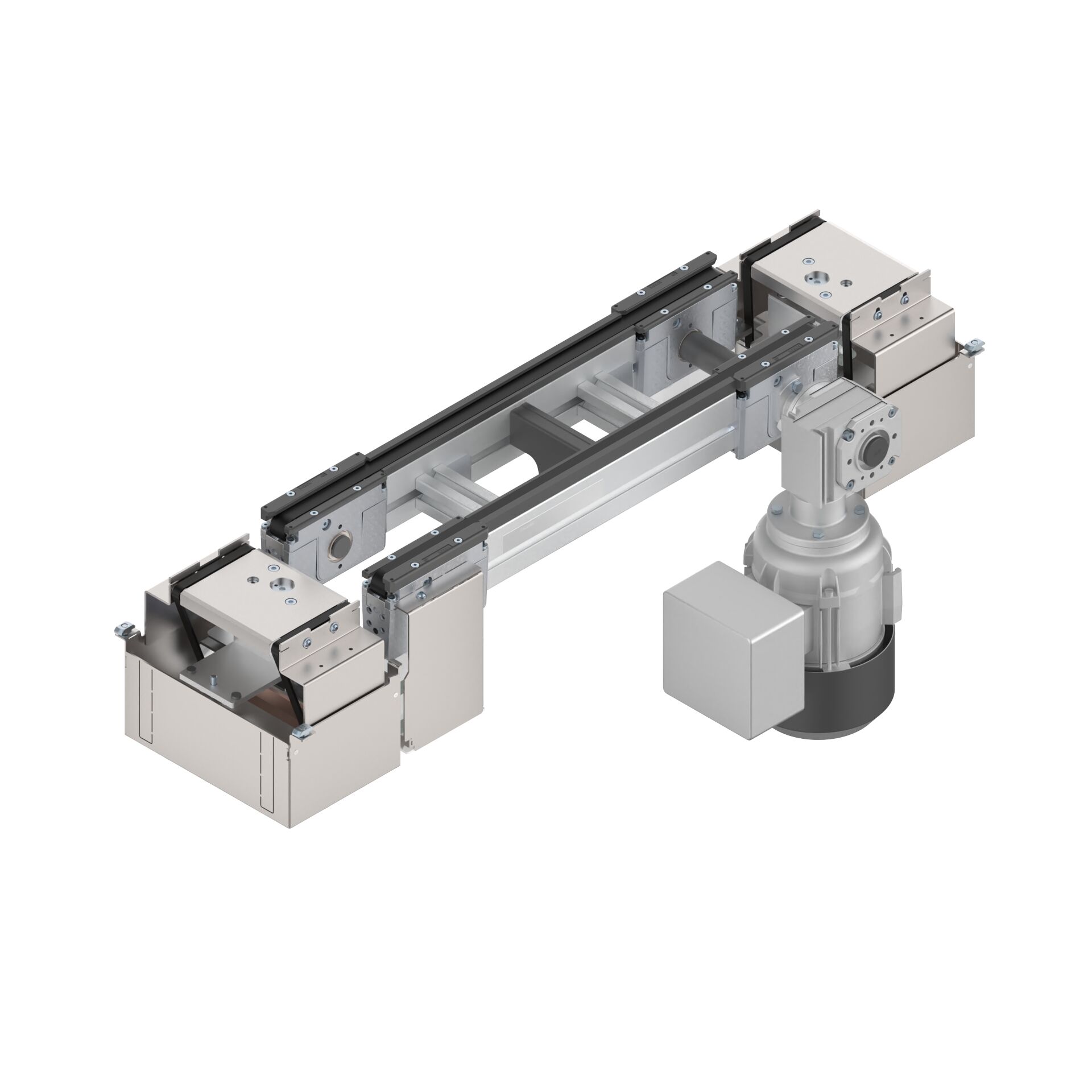

TRANSPORTE TRANSV ELT EQ1/T
Электрический поперечный транспортер EQ 1/T используется для соединения двух продольных секций, которые циркулируют параллельно с расстоянием между секциями > 320 мм. Ленточная секция и два поперечных подъемно-транспортных узла приводятся в движение общим двигателем. Он также подходит для использования в приложениях ESD. Допускается накопительная работа в ленточной секции и реверсивная работа.
- Растягивающая нагрузка до 30 кг.
- Подъемный цилиндр – D = 25 мм
- Общий подъем: 13 мм.
- Монтаж двигателя справа (MA = R) или слева (MA = L), при b = 160 мм, также по центру (MA = M)
- Транспортное средство: Ремень ГРМ с тканевым покрытием, подходящий для использования в EPA.
- Пневматическое оборудование на 2 (верхнее, центральное) или 3 (верхнее, центральное, нижнее) положения подъема.
- Подключение двигателя опционально с помощью кабеля/вилки (AT = S) или клеммной коробки (AT = K)
- Специальные версии по запросу
Похожие товары

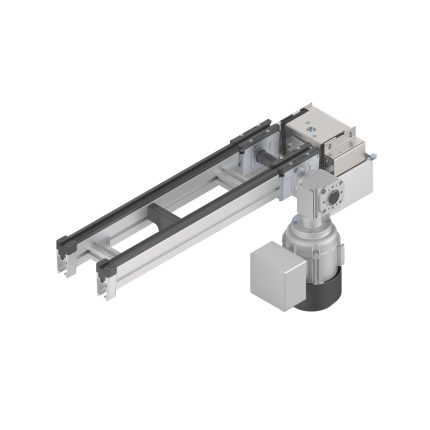

TRANSPORTE TRANSV ELT EQ1/TE
В качестве отклоняющего поперечного сечения используется электрический поперечный транспортер EQ 1/TE. Его можно использовать в одном направлении или, на противоположном конце, переносить держатели заготовок на HQ или EQ 1/TR с собственным приводом для повторного ввода их в продольную транспортировку. Ленточная секция и поперечный подъемно-транспортный узел приводятся в движение общим двигателем. Он также подходит для использования в приложениях ESD. Допускается накопительная работа в ленточной секции и реверсивная работа.
- Растягивающая нагрузка до 30 кг.
- Подъемный цилиндр – D = 25 мм
- Общий подъем: 13 мм.
- Монтаж двигателя справа (MA = R) или слева (MA = L), при b = 160 мм, также по центру (MA = M)
- Транспортное средство: Ремень ГРМ с тканевым покрытием, подходящий для использования в EPA.
- Пневматическое оборудование на 2 (верхнее, центральное) или 3 (верхнее, центральное, нижнее) положения подъема.
- Подключение двигателя опционально с помощью кабеля/вилки (AT = S) или клеммной коробки (AT = K)
- Специальные версии по запросу
TRANSPORTE TRANSV ELT EQ1/TR
Электрический поперечный транспортер EQ 1/TR служит для соединения двух продольных секций, которые циркулируют параллельно, с небольшим расстоянием между секциями a. Он также подходит для использования в приложениях ESD. Операция накопления не допускается.
- Доступно для расстояний ремня a = 60 мм или a = 135 мм.
- Подъемный цилиндр – D = 25 мм
- Общий подъем: 13 мм.
- Транспортное средство: Ремень ГРМ с тканевым покрытием, подходящий для использования в EPA.
- Пневматическое оборудование на 2 (верхнее, центральное) или 3 (верхнее, центральное, нижнее) положения подъема.
- Подключение двигателя опционально с помощью кабеля/вилки (AT = S) или клеммной коробки (AT = K)
- Специальные версии по запросу
