| Статус поставки |
Montado |
|---|---|
| ЭСР |
Yes |
| Длина макс. [л макс] [мм] |
6000 |
| Моя долгота [л мин] [мм] |
312 |
| Longitud [L1] |
UM = 0; 1; 2; 3: 90…5770 MM , UM = 4; 5; 6: 190…5770 MM |
| Предпочтительные значения [мм] |
640 , 800 , 1040 , 1200 , 160 , 240 , 320 , 400 , 480 |
| Información de material |
PERFIL OF DESLIZAMIENTO: PA , PERFIL OF GUIDE: PA , PERFIL OF TRAMO: ALUMINIO NATURAL; ANODIZADO |
| Сушильная камера [% относительной влажности] |
<1 |
| Макс. ширина колеи в направлении транспортировки [b max] [мм] |
1200 |
| Мин. ширина колеи в направлении транспортировки [b min] [мм] |
160 |
| Нагрузка на секцию в режиме накопления [кг] |
60 |
| Номинальная скорость [vN] |
0 m/min ohne Motor und ohne Getriebe , 12 m/min , 15 m/min , 18 m/min , 6 m/min , 9 m/min |
| Длина [л] |
UM = 0: 312…6000 MM (L SE REDONDEARÁ IN FUNCIÓN OF THE DIVISIÓN OF THE CORREAS DENTADAS L – L1 ≥ 222 MM) , UM = 1; 2; 3: 410…6000 MM (L SE REDONDEARÁ IN FUNCIÓN OF THE DIVISIÓN OF THE CORREAS DENTADAS L – L1 ≥ 222 MM) , UM = 4; 5; 6: 510…6000 MM (L SE REDONDEARÁ IN FUNCIÓN OF THE DIVISIÓN OF THE CORREAS DENTADAS L – L1 ≥ 222 MM) |
| Классификация чистых помещений |
Clase ISO 7 |
| Отклонение [UM] |
0 = BEIDSEITIG KLEINER UMLENKKOPF , 1 = EINSEITIG GROSSER UMLENKKOPF IN FAHRTRICHTUNG AM BEGINN DER STRECKE OHNE ANTRIEBSWELLE , 2 = EINSEITIG GROSSER UMLENKKOPF IN FAHRTRICHTUNG AM BEGINN DER STRECKE MIT ANBINDUNG AN KE 2/O , 3 = EINSEITIG GROSSER UMLENKKOPF IN FAHRTRICHTUNG AM BEGINN DER STRECKE MIT ANBINDUNG AN HQ 2/O , 4 = BEIDSEITIG GROSSER UMLENKKOPF OHNE ANTRIEBSWELLE , 5 = BEIDSEITIG GROSSER UMLENKKOPF MIT ANBINDUNG AN KE 2/O , 6 = BEIDSEITIG GROSSER UMLENKKOPF MIT ANBINDUNG AN HQ 2/O |
| средства передвижения |
BELT DENTADA (ADECUADA FOR THE USO IN UN EPA) |
| Рекомендуемые аксессуары |
SET OF CONNECTION , MONTANTE OF TRAMO ST 2/… |
| Вес [кг] |
0 |

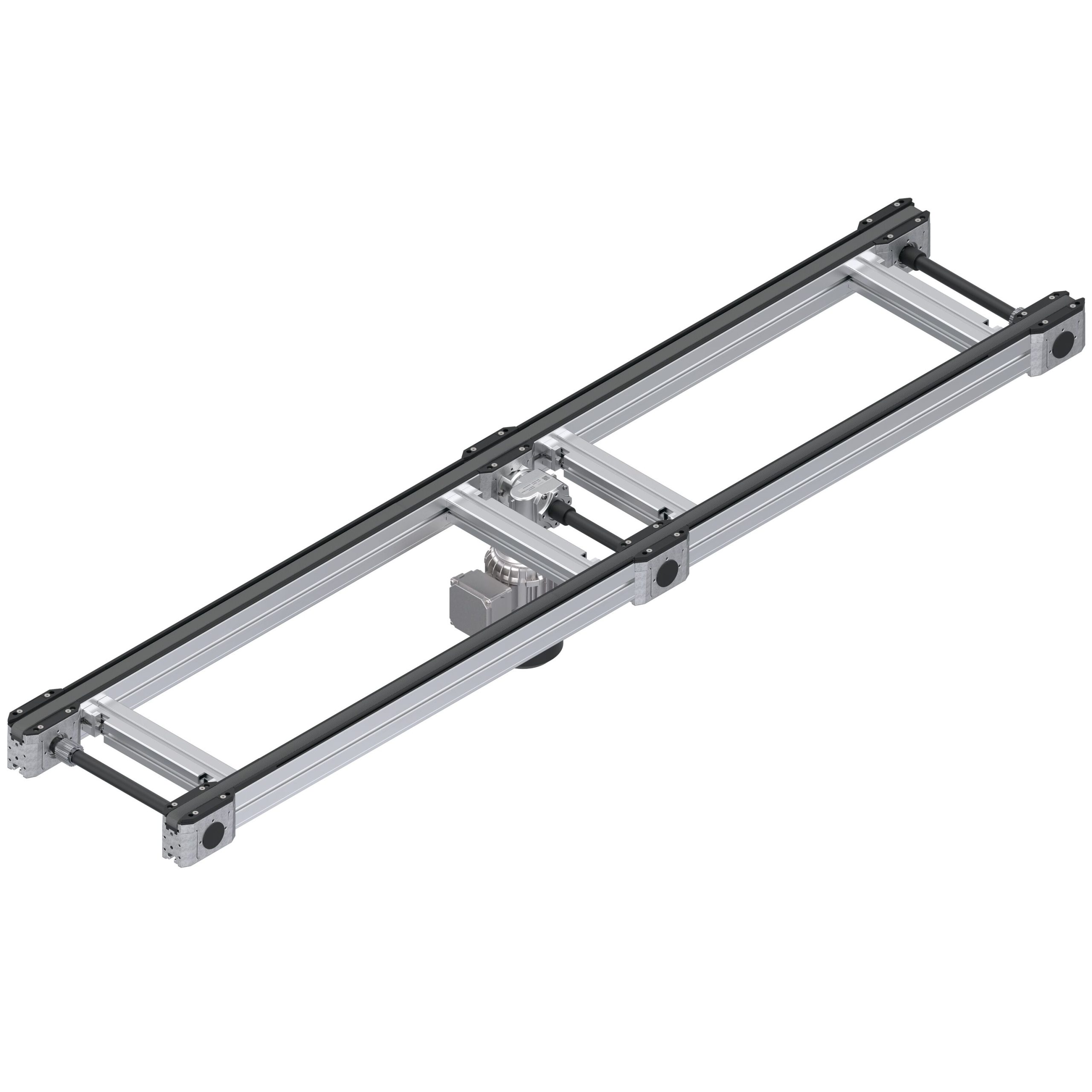

TRAMO OF CINTA BS 2/M-2
Готовая к эксплуатации транспортная секция с собственным приводом
- Ленточная секция представляет собой готовую к использованию конвейерную секцию с собственным приводом для транспортировки держателей заготовок.
- Он подходит для всех типов монтажных ситуаций, в которых двигатель не может быть установлен на конце ремня.
- Дефлекторы могут быть вставлены на обоих концах секции ленты, что обеспечивает большее разнообразие областей применения.
- Новый конструктивный блок BS 2/M-2 с 1 или 2 большими отклоняющими головками теперь можно использовать и для привода KE 2/O или HQ 2/O.
- Кроме того, вы можете выбрать, интегрировать шестиугольное дерево или нет.
- Положение привода в продольном направлении свободно выбирается
- Подходит для монтажных ситуаций, когда требуются большие переключающие головки или приводные головки.
- BS 2 подходит и рекомендуется для держателей заготовок WT 2 и WT 2/LS при продольной транспортировке.
- Может комбинироваться с WT 2, WT 2/E, WT 2/LS и WT 2/F с панелью PA.
- Специальные версии по запросу
Характеристики
