| Статус поставки |
Montado |
|---|---|
| ЭСР |
Yes |
| Требуемое подключение сжатого воздуха [pmin] [бар] |
4 |
| Температура применения [T] макс. |
60 °C |
| Общая масса держателя заготовки [мГ] [кг] |
130 |
| Пневматический быстроразъемный фитинг [Ø] [мм] |
6 |
| Объем поставки |
CONEXIÓN BY PLUG ACODADA FOR CONEXIONES OF AIRE IN CONEXIÓN OF EMPUJE , CONSULTA OF POSICIÓN , INCL. MATERIAL OF FIJACIÓN FOR THE MOUNTING IN TRAMO OF TRANSPORTE |
| Información de material |
CARCASA: ALUMINIO; ANODIZADO DURO , TRINQUETE: ACERO |
| Минимальная масса держателей заготовок, м |
15 kg |
| Пневматическая схема |
1 NO INCLUIDO IN THE VOLUMEN OF SUMINISTRO |
| Общая допустимая масса держателя заготовки mG при номинальной скорости vN 9 м/мин. |
110 kg |
| Суммарная допустимая масса держателя заготовки mG при номинальной скорости vN 18 м/мин. |
100 kg |
| Рекомендуемые аксессуары |
SENSOR M12X1 WITH DISTANCIA OF CONMUTACIÓN NOMINAL SN = 4 MM , LONGITUD CONSTRUCTIVA 45 MM , SUPPORT OF APRIETE |
| Вес [кг] |
4.2 |

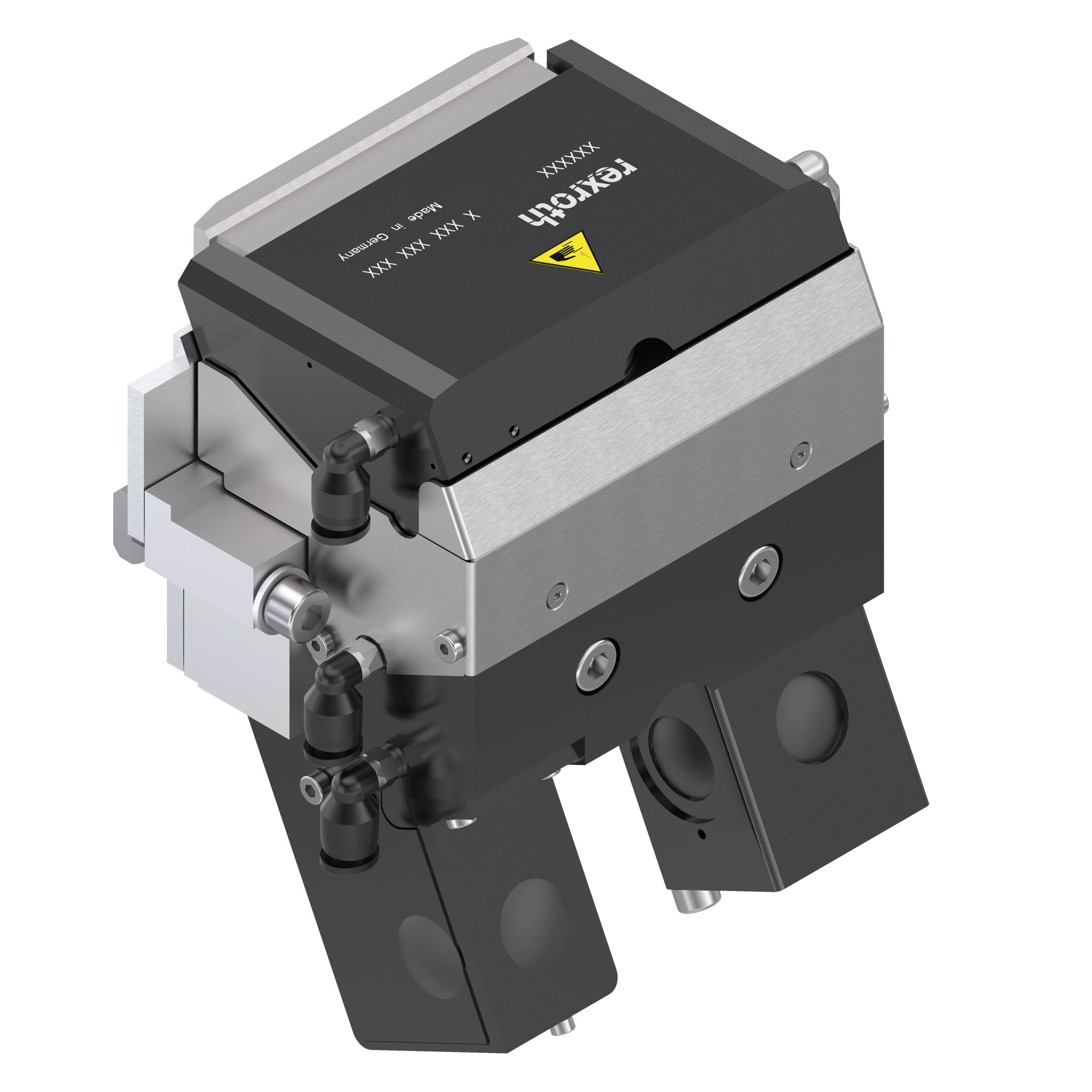

TOPE DESPLAZABLE VA 2/D-130
Ограничитель хода, с возможностью пневматического опускания, мягкий стопор.
- Остановка вне модуля стойки
- Применимо в реверсивном режиме.
- Механическая сборка позволяет осуществлять сборку в условиях ограниченного пространства с расстояния сечения а = 90 мм.
- Подходит для изготовления профиля ST 2/… с шириной профиля 45 мм или профиля ST 2/…-H с шириной профиля 50 мм.
- 4 пневматически регулируемых положения: верхнее, нижнее и стопорное положение в выдвинутом и втянутом состоянии.
- Могут быть обнаружены 3 положения: верхняя, нижняя и втянутая стопорная планка.
- Другие возможности установки датчиков, выгодные для небольших помещений.
- Combinable con WT 2 y WT 2/F
- Примечание: Комбинация с WT 2/LS невозможна.
- Ограничитель хода используется на поперечном сечении, которое соединяет более двух продольных сечений и требует подключаемых упоров.
- При активированном ограничителе хода поперечный подъемно-транспортный блок может загружать держатель заготовки в продольном сечении.
- В состоянии без давления пневматически регулируемый ограничитель хода выдвинут в крайнее верхнее положение.
- Установка внутри путей непосредственно на транспортную секцию
Характеристики
Похожие товары
TOPE DESPLAZABLE VA 2
Ограничитель хода, с возможностью пневматического опускания.
- Ограничитель хода, пневматически складной
- No se permite el funcionamiento reversible
- Съемный датчик положения для определения положения ограничителя хода с помощью датчиков.
- Не подходит для секций ST 2...-H.
- Combinable con WT 2/E, WT 2, WT 2/F y WT 2/LS
- Ограничитель хода используется на поперечном сечении, которое соединяет более двух продольных сечений и требует подключаемых упоров.
- При активированном ограничителе хода поперечный подъемно-транспортный блок может загружать держатель заготовки в продольном сечении.
- В состоянии без давления пневматический ограничитель хода опускания выдвинут в верхнее конечное положение.
- Установка внутри путей непосредственно на транспортную секцию
TOPE DESPLAZABLE VA 2/50
Ограничитель хода, пневматически выдвижной
- Ограничитель хода, пневматически выдвижной
- Встроенный держатель переключателя
- Допускается реверсивная работа.
- Не подходит для секций ST 2...-H.
- Обнаружение верхнего положения ограничителя хода с помощью датчика
- Combinable con WT 2 y WT 2/F
- Ограничитель хода используется на поперечном сечении, которое соединяет более двух продольных сечений и требует подключаемых упоров.
- При активированном ограничителе хода поперечный подъемно-транспортный блок может загружать держатель заготовки в продольном сечении.
- В состоянии без давления пневматически выдвижной ограничитель хода опущен в нижнее конечное положение.
- Установка внутри путей непосредственно на транспортную секцию
TOPE DESPLAZABLE VA 2/D-250
Ограничитель хода, с возможностью пневматического опускания, мягкий ограничитель только для использования с HQ 2/C-H
- Ограничитель хода, пневматически складной, мягкий упор для использования с HQ 2/C-H (минимальная поперечная ширина от bQ = 480 мм, минимальная продольная ширина от bL = 640 мм)
- Остановка внутри модуля рамы заготовки
- Плавно регулируемое демпфирование
- В разгерметизированном состоянии посредством пружины в запирающем положении
- Комбинируется с WT 2/H и WT 2/F-H
- Примечание: Комбинация с WT 2/LS невозможна.
- Ограничитель хода используется на поперечном сечении, которое соединяет более двух продольных сечений и требует подключаемых упоров.
- При активированном ограничителе хода поперечный подъемно-транспортный блок может загружать держатель заготовки в продольном сечении.
- В состоянии без давления пневматически регулируемый ограничитель хода выдвинут в крайнее верхнее положение.
- Монтаж внутри поперечного подъемно-транспортного агрегата HQ 2/CH-H.
