| Модель |
RUNNER BLOCK OF BOLAS SOBRE RAÍL |
|---|---|
| Номинальный размер [мм] |
15 |
| Формат строительства |
FLS: FLANGE , LARGA , ALTURA ESTÁNDAR |
| Тип конструкции |
RUNNER BLOCK OF BOLAS COMPACT LINE |
| Предварительная загрузка класса |
C2 – Precarga media |
| Класс точности |
P – PRECISO |
| Хунта |
SS – SEAL ESTÁNDAR |
| шариковая цепь |
WITHOUT CHAIN OF BOLAS (ESTÁNDAR) |
| Смазка |
ENGRASADO INICIAL , CONSERVADO |
| Ширина конька [мм] |
47.0 |
| Длина конька [мм] |
72.6 |
| Высота полозья [мм] |
19.9 |
| Высота полозья с направляющей [мм] |
24.0 |
| Максимальное ускорение amax [м/с²] |
500.0 |
| Индикация максимального ускорения amax |
SI FCOMB◡> 2 , 8 • FPR : AMAX = 50 M/S2 |
| Максимально допустимая линейная скорость vmax [м/с] |
5.0 |
| Допустимая температура окружающей среды (мин....макс.) |
-10 °C … +80 °C |
| Отображение допустимой температуры окружающей среды (мин. ... макс.) |
SE ADMITEN OF MANERA TRANSITORIA HASTA 100 °C. |
| Коэффициент трения μ |
0.002 … 0.003 |
| Индикация коэффициентов трения μ |
COEFICIENTE OF FRICCIÓN Μ WITHOUT FRICCIÓN IN THE SEAL |
| Вес [кг] |
0.25 |
| Динамическая нагрузка C50 [Н] |
14500.0 |
| Индикация динамической нагрузки C50 |
THE CAPACIDADES OF CARGA DINÁMICA AND THE MOMENTOS OF CARGA SE BASAN IN UNA DISTANCIA OF RECORRIDO OF 50 000 M OF ACUERDO WITH THE NORMA DIN ISO 14728-1. |
| Динамическая нагрузка C100 [Н] |
11500.0 |
| Индикация динамической нагрузки C100 |
THE CAPACIDADES OF CARGA DINÁMICA AND THE MOMENTOS OF CARGA SE BASAN IN UNA DISTANCIA OF RECORRIDO OF 100 000 M OF ACUERDO WITH THE NORMA DIN ISO 14728-1. |
| Статическая нагрузка C0 [Н] |
16800.0 |
| Динамический момент нагрузки Mt50 [Нм] |
130.0 |
| Динамический момент нагрузки Mt100 [Нм] |
100.0 |
| Индикация динамического крутящего момента Mt100 |
THE CAPACIDADES OF CARGA DINÁMICA AND THE MOMENTOS OF CARGA SE BASAN IN UNA DISTANCIA OF RECORRIDO OF 100 000 M OF ACUERDO WITH THE NORMA DIN ISO 14728-1. |
| Статический момент нагрузки Mt0 [Нм] |
150 |
| Динамический продольный момент ML50 [Нм] |
140.0 |
| ML50 динамическая индикация продольного момента |
THE CAPACIDADES OF CARGA DINÁMICA AND THE MOMENTOS OF CARGA SE BASAN IN UNA DISTANCIA OF RECORRIDO OF 50 000 M OF ACUERDO WITH THE NORMA DIN ISO 14728-1. |
| Динамический продольный момент ML100 [Нм] |
110.0 |
| ML100 динамическая индикация продольного момента |
THE CAPACIDADES OF CARGA DINÁMICA AND THE MOMENTOS OF CARGA SE BASAN IN UNA DISTANCIA OF RECORRIDO OF 100 000 M OF ACUERDO WITH THE NORMA DIN ISO 14728-1. |
| Статический продольный момент ML0 [Нм] |
160 |
| Т-образная направляющая [мм] |
60 |
| Размер A (направляющие профили) [мм] |
47 |
| Размер A1 (направляющие профили) [мм] |
23.5 |
| Размер А2 (профильные системы) [мм] |
15 |
| Размер А3 (профильные системы) [мм] |
16 |
| Размер B (направляющие профили) [мм] |
72.6 |
| Допуск размера B (направляющие профили) [мм] |
+0.5 |
| Размер B1 [мм] |
53.6 |
| Размер E1 [мм] |
38 |
| Размер E2 [мм] |
30 |
| Размер E8 (направляющие профили) [мм] |
20.5 |
| Размер E9 (направляющие профили) [мм] |
7.8 |
| Размер В [мм] |
24.0 |
| Размер H1 (направляющие профили) [мм] |
19.9 |
| Размер H2 (направляющие профили) [мм] |
14.1 |
| Размер K1 (направляющие профили) [мм] |
15.2 |
| Размер K2 (направляющие профили) [мм] |
19.8 |
| Размер К3 (направляющие профили) [мм] |
5.65 |
| Размер К4 (направляющие профили) [мм] |
5.65 |
| Размер N1 (направляющие профили) [мм] |
7.7 |
| Размер N6 (направляющие профили) [мм] |
8.55 |
| Допуск размера N6 (направляющие профили) [мм] |
±0.5 |
| Размер S1 (направляющие профили) [мм] |
4.3 |
| Размер S2 (направляющие профили) |
M5 |
| Размер S5 (направляющие профили) [мм] |
4.5 |
| Размер S9 |
M2 , 5×5 mm |
| Размер диаметра резьбы S9 (направляющие профили) |
M2 , 5 |
| Размер шага S9 [мм] |
5 |
| Размер Т [мм] |
60 |
| Размер Т1 мин. [мм] |
12 |
| Размер V1 [мм] |
5 |
| Высота направляющей H2 [мм] |
14.1 |

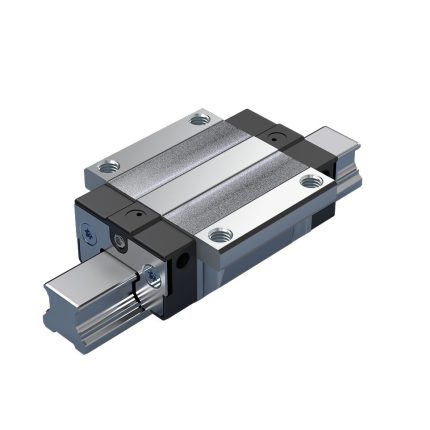

KOHKI CTALHYE SHAPIKOBYE KWE-015-FLS-C2-P-1
Шаровые коньки Compact Line точны и отличаются следующими свойствами:
Размер 15
Конструктивный формат FLS — фланец, длинный, стандартной высоты
Корпус конька изготовлен из углеродистой стали CS.
Класс преднатяга C2: средний предварительный натяг
Класс точности P: точный
Без шариковой цепи
Первоначальная смазка консистентной смазкой и консервация.
Полозковый кузов в стандартной версии
Общая длина конька = 72,6 мм.
Взаимозаменяемая конструкция: коньки и направляющие можно комбинировать друг с другом с любой точностью.
- Область применения: Для высоких требований к жесткости.
- Грузоподъемность: Очень высокая
- Прикручивается сверху и снизу
Похожие товары

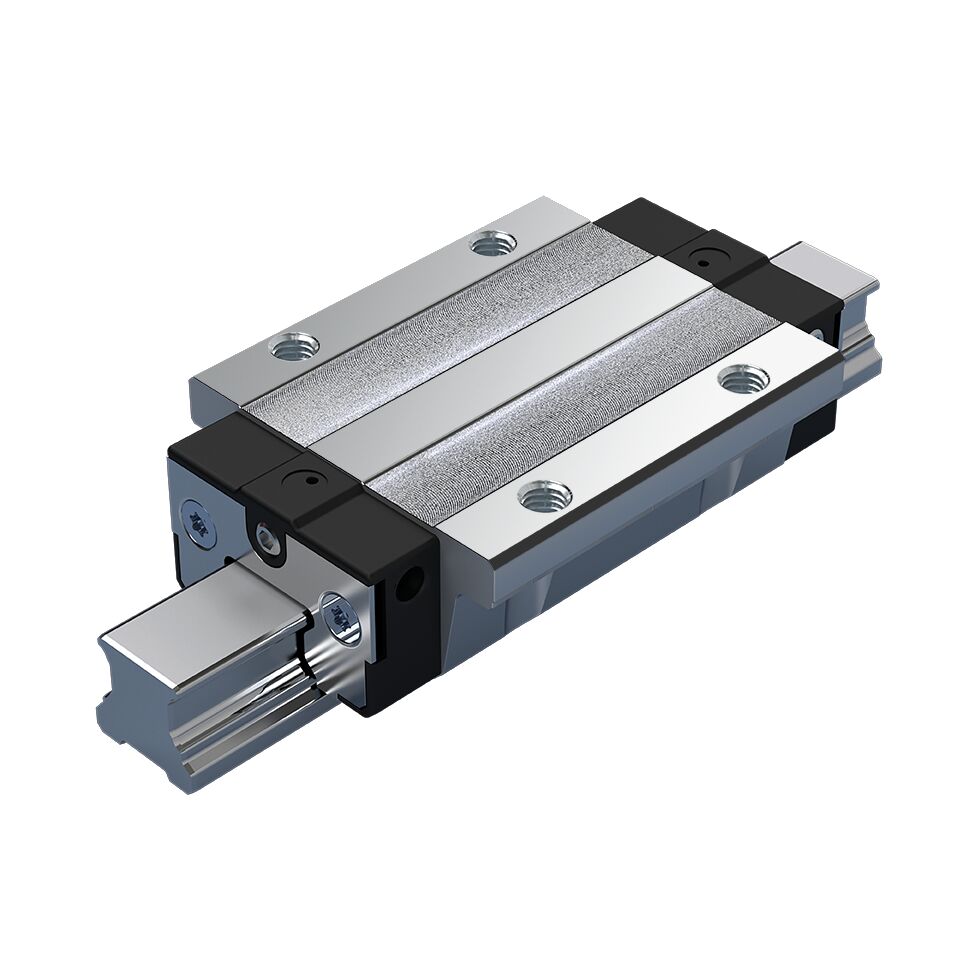

CTALHYE SHAPIKOBYE KOHKI KWE-015-FLS-C0-H-1
