| Модель |
RUNNER BLOCK OF BOLAS SOBRE RAÍL |
|---|---|
| Номинальный размер [мм] |
15 |
| Формат строительства |
SNS: RAÍL GUIDE ESTÁNDAR |
| Материал профилированных рельсовых направляющих |
ACERO OF CARBONO |
| Класс точности |
H – ALTAMENTE PRECISO |
| Сборка направляющей |
ATORNILLABLES DESDE ARRIBA |
| Защита направляющих |
WITH PROTECTION BAND AND FIJACIONES OF BAND |
| Максимальная длина Lmax [мм] |
3836.0 |
| Длина мин. Lмин [мм] |
84.0 |
| Количество отверстий nB (направляющие профили) |
64 |
| Количество секций |
1 pieza |
| Маса м (кг/м) [кг/м] |
1.4 |
| Допустимая температура окружающей среды (мин....макс.) |
-10 °C … +80 °C |
| Отображение допустимой температуры окружающей среды (мин. ... макс.) |
BREVEMENTE HASTA 100 °C ADMISIBLES. IN CASO OF TEMPERATURAS BAJO CERO , BY FAVOR , CONSÚLTENOS. |
| Вес [кг] |
0 |
| Рекомендуемая длина рельса (формула) |
L = NB • T ‒ 4 MM |
| Индикация продукта |
CONFIGURE THE PRODUCTO FOR PODER AÑADIRLO TO THE CARRIAGE OF THE COMPRA. |
| Т-образная направляющая [мм] |
60 |
| Размер А2 (профильные системы) [мм] |
15 |
| Размер D [мм] |
7.4 |
| Размер F4 с защитной полосой (направляющие профили) [мм] |
7.3 |
| Размер F5 (направляющие профили) [мм] |
12 |
| Размер F6 (направляющие профили) [мм] |
2 |
| Размер H2 с защитной планкой (направляющие профили) [мм] |
16.3 |
| Сноска к H2 с защитной полосой (направляющие профили) |
WITH PROTECTION BAND 0 , 1 MM |
| Размер N6 (направляющие профили) [мм] |
10.3 |
| Допуск размера N6 (направляющие профили) [мм] |
±0.5 |
| Размер S5 (направляющие профили) [мм] |
4.5 |
| Размер Т [мм] |
60 |
| Размер T1 max (направляющие профили) [мм] |
50 |
| Размер Т1 мин. [мм] |
12 |
| Размер T1 s (направляющие профили) [мм] |
28 |
| Сноска к размерам T1 s (направляющие профили) |
SE RECOMIENDA UNA MEDIDA PREFERENTE T1S WITH TOLERANCIAS ±0 , 75. |
| Высота направляющей H2 с защитной полосой [мм] |
16.3 |
CTALHAYA SHAPIKOBAYA HAPPABLYAYUSHCHAYA KSA-015-SNS-H-MA-BS
Шариковая направляющая очень точна и отличается следующими свойствами:
Размер 15
Формат конструкции СНС: ширина = узкая, длина = нормальная, высота = стандартная.
Направляющая изготовлена из углеродистой стали CS.
Крепление MA: Прикручивается сверху.

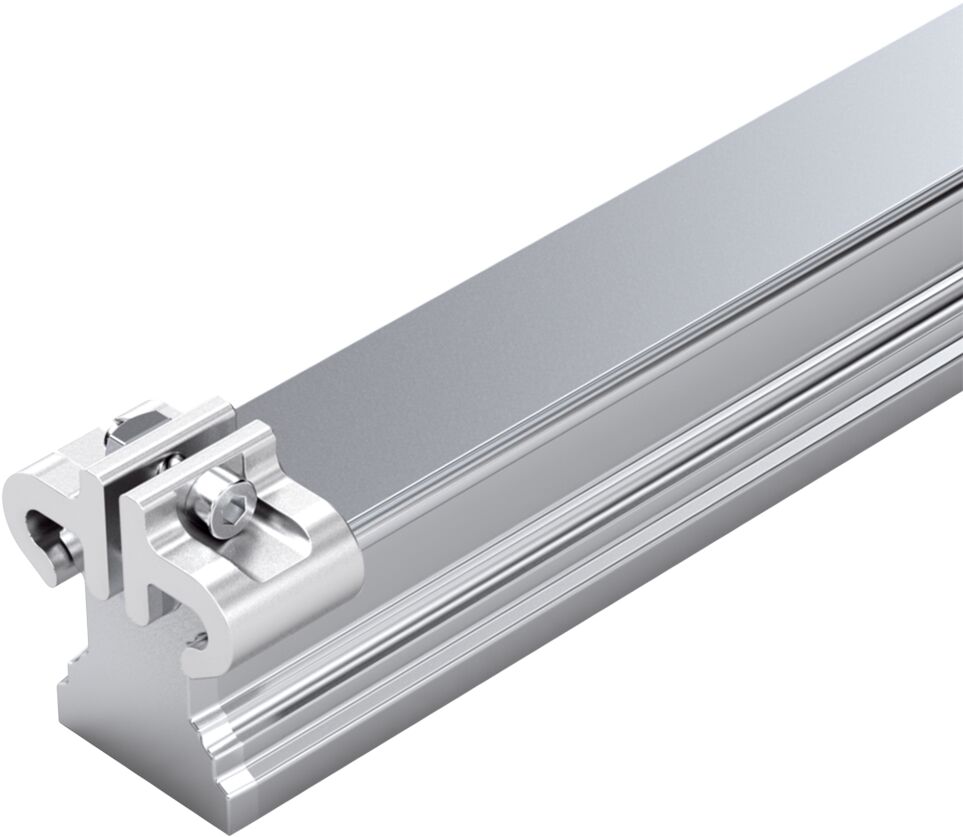

BS Protection: защита ремешка и фиксация ремешка.
Высокий класс точности
Количество штук: одна штука
Рельс в стандартной версии
- Область применения: Для очень суровых условий окружающей среды.
- Прочная фиксация ленты
- Прикручивается сверху
- С коррозионностойкой эластичной стальной защитной лентой в соответствии с DIN EN 10088.
- Крепления из алюминиевой ленты (без резьбового отверстия на лицевой стороне)
- Максимальная жесткость во всех направлениях нагрузки
- Высокая устойчивость к крутящему моменту
- Только одна защита для всех отверстий, сверление на передней поверхности для фиксации ремешка не требуется.
Похожие товары
CTALHAYA SHAPIKOBAYA HAPPABLYAYUSHCHAYA KSA-015-SNS-H-MA-AB
Шариковая направляющая очень точна и отличается следующими свойствами:
Размер 15
Формат конструкции СНС: ширина = узкая, длина = нормальная, высота = стандартная.
Направляющая изготовлена из углеродистой стали CS.
Крепление MA: Прикручивается сверху.

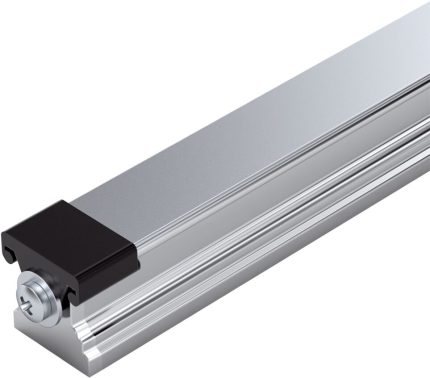

Защита AB: Защитная полоса
