| Номинальный размер [мм] |
PSK-090 |
|---|---|
| Динамическая нагрузка направляющей Cgw50 [Н] |
57300.0 |
| Динамическая нагрузка направляющей Cgw100 [Н] |
45500.0 |
| Максимальное ускорение amax [м/с²] |
50.0 |
| Индикация максимального ускорения amax |
THE VALOR MÁXIMO DEPENDE OF THE CONFIGURACIÓN SELECCIONADA. |
| Максимально допустимая линейная скорость vmax [м/с] |
1.6 |
| Индикация максимально допустимой скорости vmax |
THE VALOR MÁXIMO DEPENDE OF THE CONFIGURACIÓN SELECCIONADA. |
| Допустимая динамическая нагрузка фиксированного подшипника Cfb [Н] |
13400 |
| Допустимая динамическая нагрузка шарико-винтовой передачи Cbs [Н] |
13320 |
| Максимально допустимый динамический момент по оси Z Mz макс. [Нм] |
359 |
| Индикация максимально допустимого динамического момента по оси z Mz max |
THE VALOR MÁXIMO DEPENDE OF THE CONFIGURACIÓN SELECCIONADA. |
| Индикация максимальной динамической нагрузки в направлении Y Fy max |
THE VALOR MÁXIMO DEPENDE OF THE CONFIGURACIÓN SELECCIONADA. |
| Максимальная динамическая нагрузка в направлении z2 Fz2 max [Н] |
18200 |
| Момент инерции поверхности относительно оси z lz [см⁴] |
115.31 |
| Допустимая температура окружающей среды механики (мин....макс.) |
-10 °C … 60 °C |
| Индикация допустимой температуры окружающей среды механики (мин....макс.) |
WITHOUT ESTAR BY DEBAJO OF PUNTO OF ROCÍO |
| Вес [кг] |
0 |
| Индикация динамической нагрузки фиксированного подшипника Cfb |
THE VALOR MÁXIMO DEPENDE OF THE CONFIGURACIÓN SELECCIONADA. |
| Руководство Cgw100 Индикация динамической нагрузки |
THE CÁLCULO OF THE CAPACIDADES OF CARGA DINÁMICAS AND OF THE MOMENTOS OF CARGA DINÁMICOS SE BASA IN 100 000 M OF DISTANCIA OF RECORRIDO SEGÚN DIN ISO 14728-1. THE VALOR MÁXIMO DEPENDE OF THE CONFIGURACIÓN SELECCIONADA. |
| Руководство Cgw50 Индикация допустимой динамической нагрузки |
THE CÁLCULO OF THE CAPACIDADES OF CARGA DINÁMICAS AND OF THE MOMENTOS OF CARGA DINÁMICOS SE BASA IN 50 000 M OF DISTANCIA OF RECORRIDO SEGÚN DIN ISO 14728-1. THE VALOR MÁXIMO DEPENDE OF THE CONFIGURACIÓN SELECCIONADA. |
| Cbs ШВП Индикация динамической нагрузки |
THE VALOR MÁXIMO DEPENDE OF THE CONFIGURACIÓN SELECCIONADA. |
| Динамический момент нагрузки Mt50 [Нм] |
1550.0 |
| Динамический момент нагрузки Mt100 [Нм] |
1230.0 |
| Индикация динамического крутящего момента Mt100 |
THE CÁLCULO OF THE CAPACIDADES OF CARGA DINÁMICAS AND OF THE MOMENTOS OF CARGA DINÁMICOS SE BASA IN 100 000 M OF DISTANCIA OF RECORRIDO SEGÚN DIN ISO 14728-1. THE VALOR MÁXIMO DEPENDE OF THE CONFIGURACIÓN SELECCIONADA. |
| Динамический продольный момент ML50 [Нм] |
2006.0 |
| ML50 динамическая индикация продольного момента |
THE CÁLCULO OF THE CAPACIDADES OF CARGA DINÁMICAS AND OF THE MOMENTOS OF CARGA DINÁMICOS SE BASA IN 50 000 M OF DISTANCIA OF RECORRIDO SEGÚN DIN ISO 14728-1. THE VALOR MÁXIMO DEPENDE OF THE CONFIGURACIÓN SELECCIONADA. |
| Динамический продольный момент ML100 [Нм] |
1594.0 |
| ML100 динамическая индикация продольного момента |
THE CÁLCULO OF THE CAPACIDADES OF CARGA DINÁMICAS AND OF THE MOMENTOS OF CARGA DINÁMICOS SE BASA IN 100 000 M OF DISTANCIA OF RECORRIDO SEGÚN DIN ISO 14728-1. THE VALOR MÁXIMO DEPENDE OF THE CONFIGURACIÓN SELECCIONADA. |

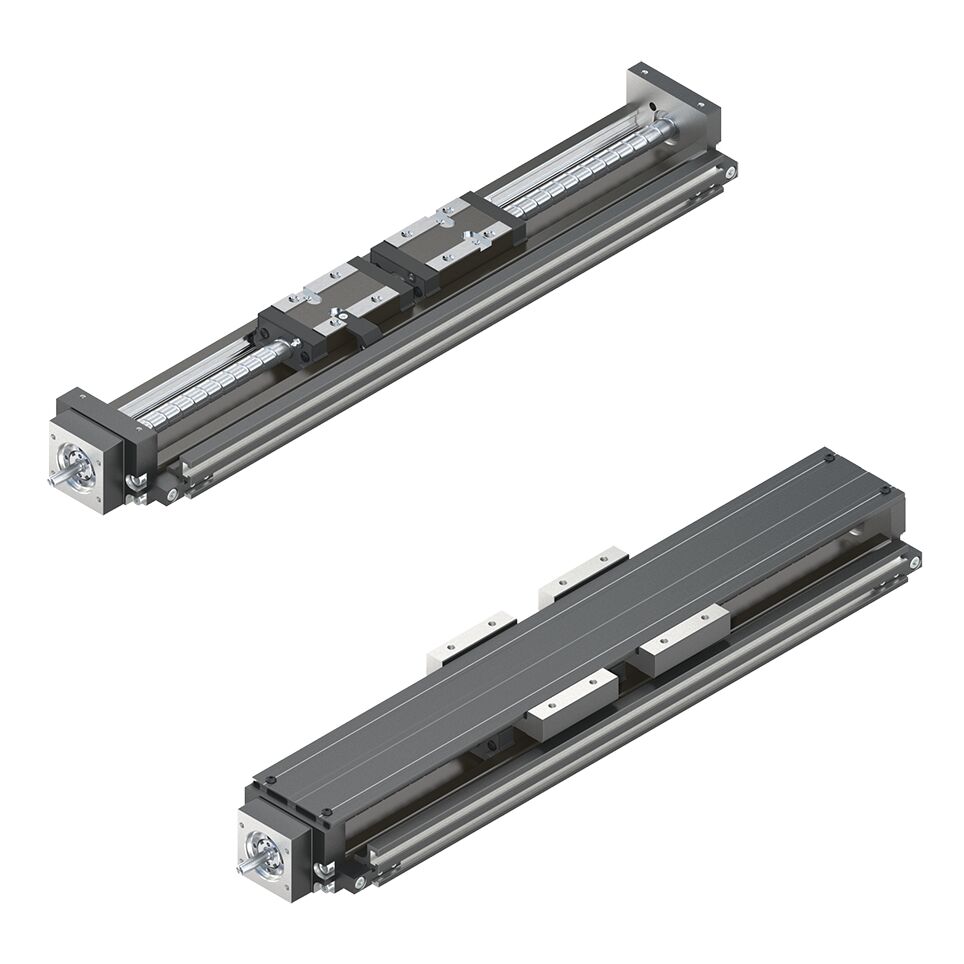

MODULE OF PRECISION PSK-090-NN-2
- Линейная система высокой жесткости и точности с чрезвычайно малыми размерами.
- Обработанная опорная кромка основного корпуса обеспечивает быструю сборку и легкое выравнивание.
- Гибкие возможности использования благодаря двум различным классам точности: N = нормальный класс и P = класс точности.
- Четыре различных модели смазки: стандартная консистентная смазка (LSS); консервированный (СНГ); подготовлен к подключению к централизованным системам смазки жидкой смазкой (LCF); смазка компонентов чистых помещений смазкой международного стандарта > 1000 по данным ФРС. Стандартное восточное время. 209 (ЛСК)
- ШВП с уплотнением с обеих сторон (соединение с низким коэффициентом трения)
- Три размера: ПСК-050, -060, -090.
- Гладкий, компактный и жесткий прецизионный стальной профиль со встроенными направляющими дорожками Rexroth и обработанной опорной кромкой.
- Прецизионная ШВП Rexroth с классом точности Т7 и шарниром с низким коэффициентом трения.
- Один или два стальных стола в стандартной или длинной версии.
- Стол с нитками
- Защита монтажных элементов с возможностью выбора защитной пластины
Характеристики
