| ЭСР |
Yes |
|---|---|
| Размер резьбы |
G1/8” |
| Требуемое подключение сжатого воздуха [pmin] [бар] |
4 |
| Общая масса держателя заготовки [мГ] [кг] |
30 |
| Повторяемость |
±0 , 1 |
| Допустимая вертикальная технологическая сила [Н] |
300 |
| Высота БТ над транспортным средством [h0] |
2 , 5 |
| Ширина колеи в направлении транспортировки [b] [мм] |
240 |
| Длина в направлении транспортировки [lT] [мм] |
240 |
| Объем поставки |
INCL. MATERIAL OF FIJACIÓN |
| Индикация питания |
Montada |
| Необходимые аксессуары |
Separador VE 2/… |
| Рекомендуемые аксессуары |
SET OF DETECCIÓN OF POSICIÓN FOR PE 2 |
| Вес [кг] |
3.5 |

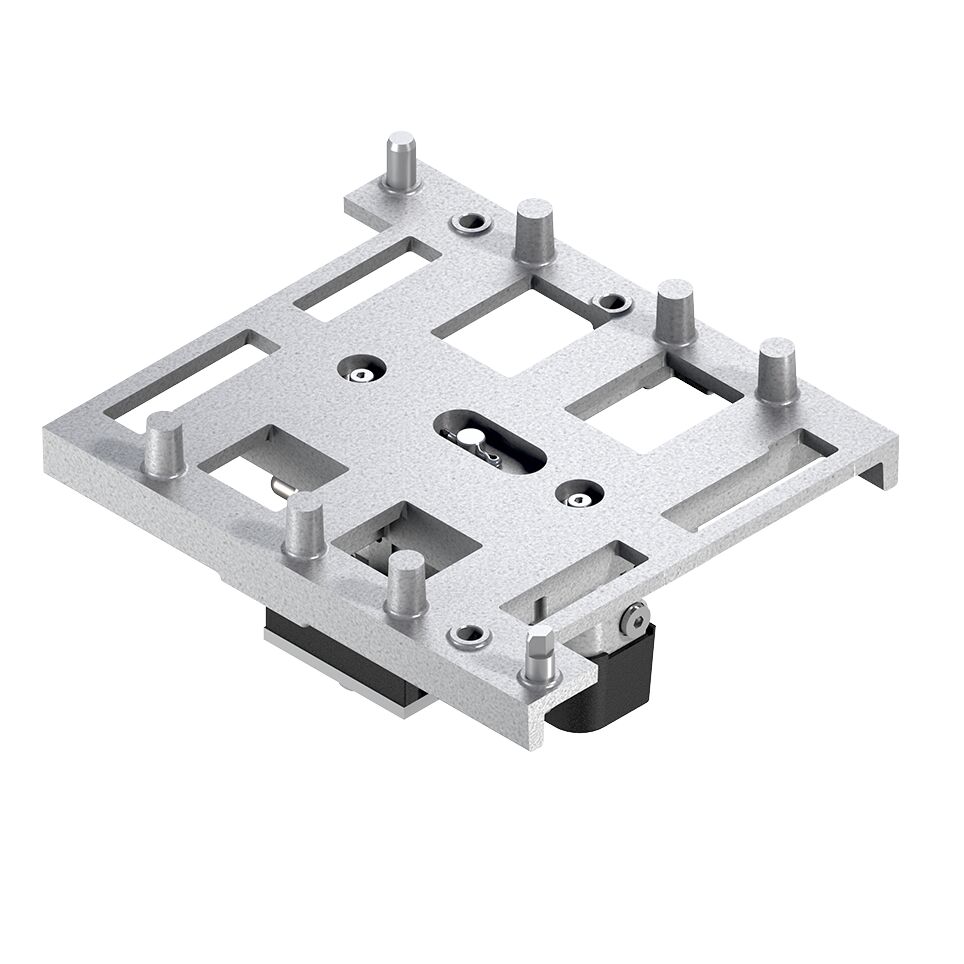

BLOK POZITSIOHIPOBAHIYA PE 2 LT240*B240
Блок позиционирования PE 2, 240 x 240
- Размещение держателя заготовки на станции ручной/автоматической обработки.
- Для высоких требований к точности повторения до ±0,1 мм.
- Комбинируется со всеми держателями заготовок WT 2 и WT 2/F размером до 400 x 400 мм.
- Размеры от 160 x 160 мм до 240 x 400 мм можно комбинировать только с WT 2/LS на модели LS. Все остальные размеры (от 320 x 160 мм до 400 x 400 мм) можно комбинировать с WT 2/LS без ограничений.
Характеристики
