| Длина в направлении транспортировки [lT] [мм] |
455 , 650 , 845 |
|---|---|
| Ширина колеи [b] [мм] |
1040 , 455 , 650 , 845 |
| Ширина блока позиционирования [bPE] [мм] |
441 , 636 , 831 |
| Объем поставки |
INCL. MATERIAL OF FIJACIÓN FOR MONTAR THE PE 5/T IN TRAMOS OF TRANSPORTE ST 5/XH AND SET OF TOPES FOR VE 5/D-300 AND VE 5/D-1000. |
| Индикация питания |
Montada |
| Длина блока позиционирования [lPE] [мм] |
471 , 576 , 764 |
| Предпочтительные значения [мм] |
1040 , 455 , 650 , 845 |
| Необходимые аксессуары |
1) THE CONSULTA OF PORTAPIEZAS IN THE PE SOLO ES POSIBLE BY MEDIO OF SEPARATOR VE 5/D-300 O VE 5/D-1000. , THE MOUNTING IN TRAMOS OF TRANSPORTE ST 5/H SOLO ES POSIBLE WITH THE SET OF MOUNTING 3 842 996 185 , Separador VE5/200 , VE5/D-300 , VE5/D-301 o VE5/D-10001) |
| Рекомендуемые аксессуары |
CASQUILLOS OF PROTECTION , CUBIERTA OF THE GUIDE LATERAL |
| Вес [кг] |
0 |

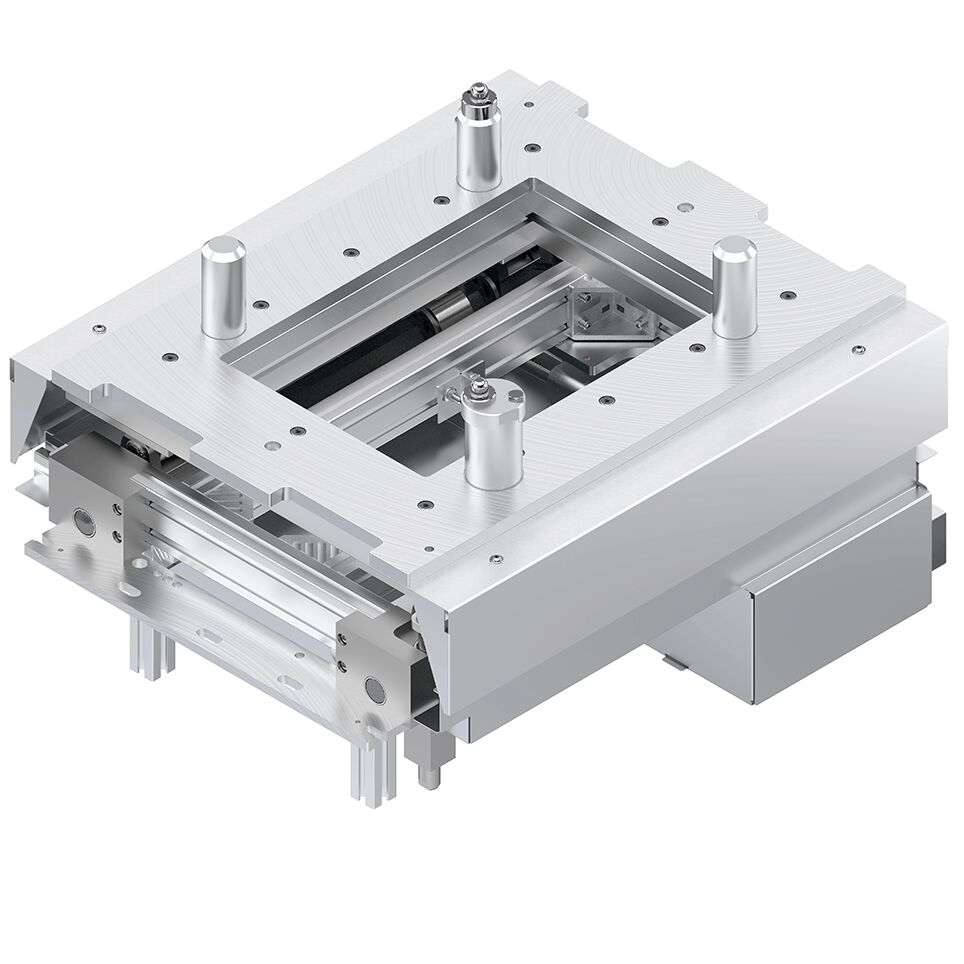

UNIDAD POSICIONAMIENTO PE 5/T
Блок позиционирования PE 5/T
- Для позиционирования держателя заготовки при поперечной транспортировке на ручной или автоматической обрабатывающей станции с высокими требованиями к точности позиционирования (±0,3 мм).
- Может использоваться со всеми держателями заготовок WT 5.
- Также поддерживается монтаж сверху.
- Подъем над транспортным уровнем: 5 мм
- Точность позиционирования: ± 0,3 мм в направлениях x и y.
- Допустимая вертикальная технологическая сила с сосредоточенной нагрузкой: до 4000 Н2) независимо от веса БТ.
- Подходит для T 5/XH и ST 5/H (кроме ST 5/XH-FR или ST 5/H-FR)
- Подключение сжатого воздуха: 5 … 6 бар
- Пневматическое штекерное соединение: 8 мм
- 2) При сборке секции ST 5/H размещайте шпильки непосредственно перед и после PE 5/T.
Характеристики
