| Номинальный размер [мм] |
MKK-065-NN-3 |
|---|---|
| Версия с линейными осями |
HUSILLO OF BOLAS |
| Максимальное ускорение amax [м/с²] |
50.0 |
| Максимально допустимая линейная скорость vmax [м/с] |
1.21 |
| Максимальная длина Lmax [мм] |
2500.0 |
| Направляющая динамическая нагрузка Cgw [Н] |
16020 |
| Допустимая динамическая нагрузка фиксированного подшипника Cfb [Н] |
13400 |
| Допустимая динамическая нагрузка шарико-винтовой передачи Cbs [Н] |
13320 |
| Динамический момент нагрузки Mt [Нм] |
154.0 |
| Динамический продольный момент ML [Нм] |
533.0 |
| Максимально допустимый динамический момент по оси Z Mz макс. [Нм] |
213 |
| Максимальная динамическая нагрузка в направлении z2 Fz2 max [Н] |
7890 |
| Момент инерции поверхности относительно оси z lz [см⁴] |
90.7 |
| Допустимая температура окружающей среды механики (мин....макс.) |
-10 °C … 60 °C |
| Индикация допустимой температуры окружающей среды механики (мин....макс.) |
WITHOUT ESTAR BY DEBAJO OF PUNTO OF ROCÍO |
| Вес [кг] |
0 |

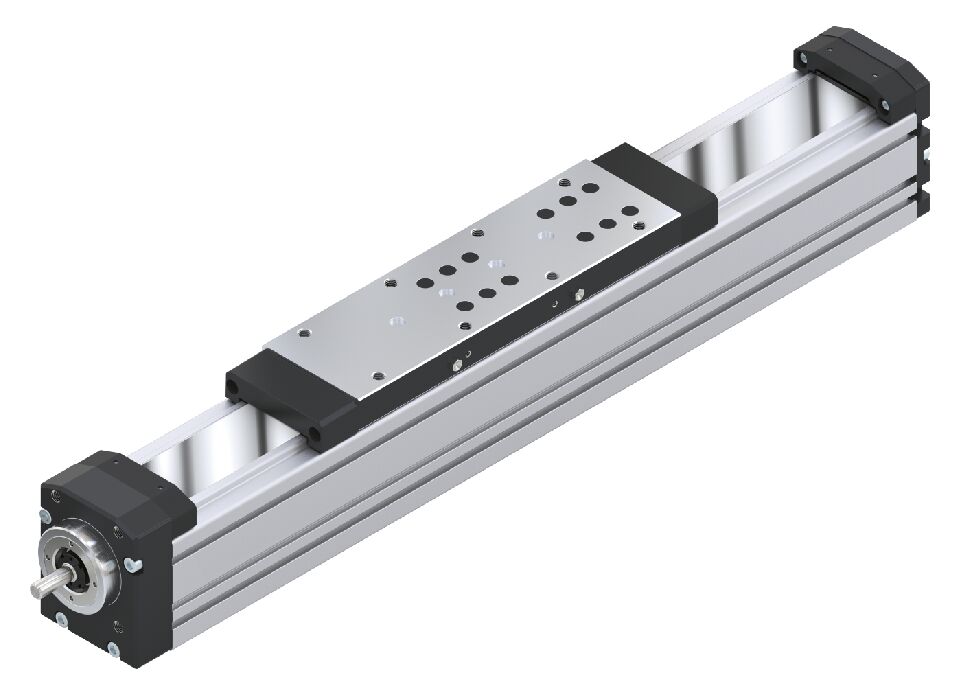

MODULO LINEAL MKK-065-NN-3
Линейные модули MKK с шариковыми направляющими и шариковым винтом, размер 65, стандартное исполнение
- Линейные модули с шариковой направляющей на рельсе и прецизионным шариковым винтом
- Доступен в пяти размерах длиной до 5400 мм.
- Повторяемость до ±0,005 мм.
- Защита каретки шариковой направляющей и ШВП с помощью защитной планки (защита сильфона для МК-165)
- Опора шпинделя для высокоскоростной обработки при большой длине сборки. Подходит для горизонтального монтажа (для МКК-080, МКК-110 и МКК-140, поколение продукта 3)
- Точка для централизованной смазки системы шариковых направляющих Rexroth и прецизионного ШВП Rexroth с обеих сторон; Централизованная смазка предназначена только для смазки консистентной смазкой с использованием ручного пресса.
- Модель индивидуальной смазки для подключения к централизованным системам смазки (только для поколения продукции 3)
- Прецизионный ШВП Rexroth в катаном исполнении с одинарной цилиндрической гайкой, без люфта, класс точности 7, шаг до 40 мм.
- Крепление крепежных элементов к столу с помощью Т-образных пазов или резьбовых отверстий.
- Шариковая направляющая и шариковый винт с антикоррозионным покрытием, шариковая направляющая из антикоррозионной стали (только для поколения продукции 3)
- IMS-А система абсолютного продольного измерения, интегрированная непосредственно в систему наведения (для МКК-080, МКК-110 и МКК-140, поколение изделия 3)
- Монтаж двигателя с помощью фланца и муфты или с помощью зубчато-ременной передачи.
- Серводвигатель с многооборотным преобразователем, подключение через 1 или 2 кабеля, а также со стояночным тормозом и без него.
- Датчики магнитного поля можно монтировать непосредственно на корпус профиля без дополнительных крепежных деталей (только для поколения 3).
- Индуктивный или механический переключатель, кабельный канал, коробка/разъем и удлинительный кабель
- Широкий ассортимент аксессуаров для соединения и фиксации элементов.
- Заводская табличка с техническими параметрами для облегчения ввода в эксплуатацию.
Характеристики
