| Номинальный размер [мм] |
TKK-325 |
|---|---|
| Версия с линейными осями |
HUSILLO OF BOLAS WITH PERFIL OF ACERO |
| Максимальный путь перемещения smax — формула |
EFFEKTIVER HUB + 2 · ÜBERLAUF |
| Расстояние перемещения smin [мм] |
109 |
| Индикация минимального перемещения smin |
RECORRIDO OF DESPLAZAMIENTO MÍNIMO NECESARIO FOR GARANTIZAR UNA DISTRIBUCIÓN SEGURA OF LUBRICANTE |
| Максимальное ускорение amax [м/с²] |
50.0 |
| Максимально допустимая линейная скорость vmax [м/с] |
1.6 |
| Индикация максимально допустимой скорости vmax |
IN MESAS LINEALES WITHOUT DRIVE AND WITHOUT FUELLES VELOCIDAD ADMISIBLE VMAX = 5 M/S |
| Максимальная длина Lmax [мм] |
2380.0 |
| Направляющая динамическая нагрузка Cgw [Н] |
149400 |
| Допустимая динамическая нагрузка фиксированного подшипника Cfb [Н] |
26000 |
| Допустимая динамическая нагрузка шарико-винтовой передачи Cbs [Н] |
34200 |
| Динамический момент нагрузки Mt [Нм] |
17180.0 |
| Динамический продольный момент ML [Нм] |
23390.0 |
| Максимально допустимый динамический момент по оси Z Mz макс. [Нм] |
4820 |
| Максимальная динамическая нагрузка в направлении z2 Fz2 max [Н] |
84400 |
| Момент инерции поверхности относительно оси z lz [см⁴] |
1826.96 |
| Допустимая температура окружающей среды механики (мин....макс.) |
–10 °C … 60 °C |
| Индикация допустимой температуры окружающей среды механики (мин....макс.) |
WITHOUT ESTAR BY DEBAJO OF PUNTO OF ROCÍO |
| Собственная масса перемещаемого mca [кг] |
45.4 |
| Вес [кг] |
0 |
| Индикация точки приложения силы Z1 |
ABSTANDSMASS ZUR BERÜCKSICHTIGUNG BEI DER BERECHNUNG DER MOMENTENBELASTUNG AUF DAS TISCHTEIL |
| Константа для фиксированной части массы кг fix [кг] |
5 |
| Константа для части массы переменной длины кг вар [кг/мм] |
0.076 |
| Константа для фиксированной части момента инерции масс кДж fix [кг·мм²] |
1270.6 |
| Постоянная для переменной части по длине момента инерции масс кДж вар [кг мм] |
0.712 |
| Постоянная для удельной массы часть момента инерции масс кДж·м [мм²] |
25.94 |
| Точка приложения силы Z1 [мм] |
48.5 |
| Момент трения системы MRs, C1, мягкий преднатяг [Нм] |
1.36 |
| Момент трения системы MRs, C2, средний преднатяг [Нм] |
1.46 |
| Применение грязи |
NO ADMISIBLE |

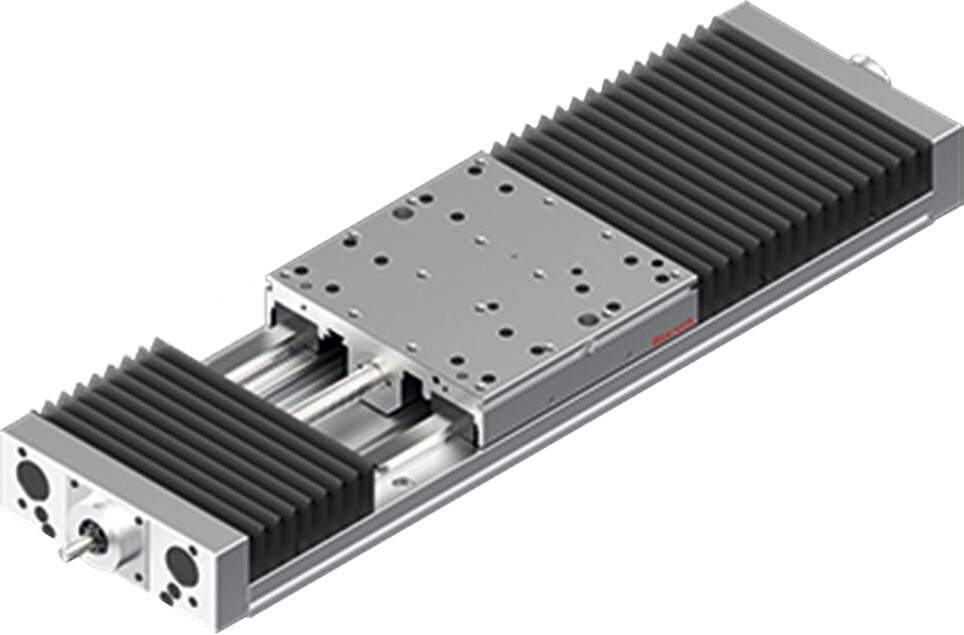

MESA TKK-325-ST-1
- Благодаря дополнительной конструкции его можно гибко сконфигурировать как полноценную приводную систему практически для любого применения.
- Доступны в четырех размерах с мелкой градуированной сеткой длины.
- Высокая жесткость и точность позиционирования и повторяемость
- Высокоточное поведение при вождении во всем диапазоне
- Подходящие двигатели Rexroth и многочисленные аксессуары.
- Линейные столы ТКК представляют собой готовые к сборке линейные оси и доступны в 2 версиях.
- Алюминиевая версия: опорная плита и стол из алюминиевого профиля, 4 размера с точной градуировкой длины до Lmax.
- Версия из стали: стальная опорная плита и стол, 2 размера с точной градуировкой длины до Lmax.
- Опорная пластина с опорной кромкой для быстрого и простого монтажа и выравнивания.
- Привод с помощью прецизионного ШВП, предварительно натянутого и безлюфтового, в исполнении с намоткой согласно DIN 69051, класс точности T7.
- Защита сильфона из полиуретана для предотвращения повреждения направляющей и шарикового винта.
Характеристики
