| Номинальный размер [мм] |
LMM-140 |
|---|---|
| Тип двигателя |
MOTOR LINEAL WITH NÚCLEO OF HIERRO |
| Мотор |
IC-150B-050-W3 |
| Максимально допустимая внешняя масса мобильного устройства mex max [кг] |
20.0 |
| Длина L [мм] |
1658.0 |
| Ширина [мм] |
140.0 |
| Высота [мм] |
74.0 |
| Максимальное перемещение перемещения smax [мм] |
1444.0 |
| Максимальное ускорение amax [м/с²] |
250.0 |
| Максимально допустимая линейная скорость vmax [м/с] |
5.0 |
| Номинальная длительная сила FdN при 100 °C [Н] |
104.0 |
| Максимальная сила [Н] |
363.0 |
| Индикация максимальной силы |
FUERZA AND CORRIENTE MÁXIMA: 4 % OF DURACIÓN OF SERVICIO AND 1 SEGUNDO OF DURACIÓN |
| Направляющая динамическая нагрузка Cgw [Н] |
32035 |
| Динамический момент нагрузки Mt [Нм] |
1394.0 |
| Максимальный ток [А] |
12.7 |
| Динамический продольный момент ML [Нм] |
1890.0 |
| Собственная масса перемещаемого mca [кг] |
2.3 |
| Непрерывный ток при 100 °C [А] |
3.3 |
| Вес [кг] |
22.9 |
| Константа контра-ЭМК КЭМК [Вс/м] |
26.1 |
| Базовая сила трения FRs [Н] |
60 |
| Длина стола Lca [мм] |
174 |
| Длина сетки [мм] |
84 |
| Сила притяжения толстого двигателя [Н] |
630 |
| Напряжение промежуточной цепи Впостоянного тока [В] |
600 |

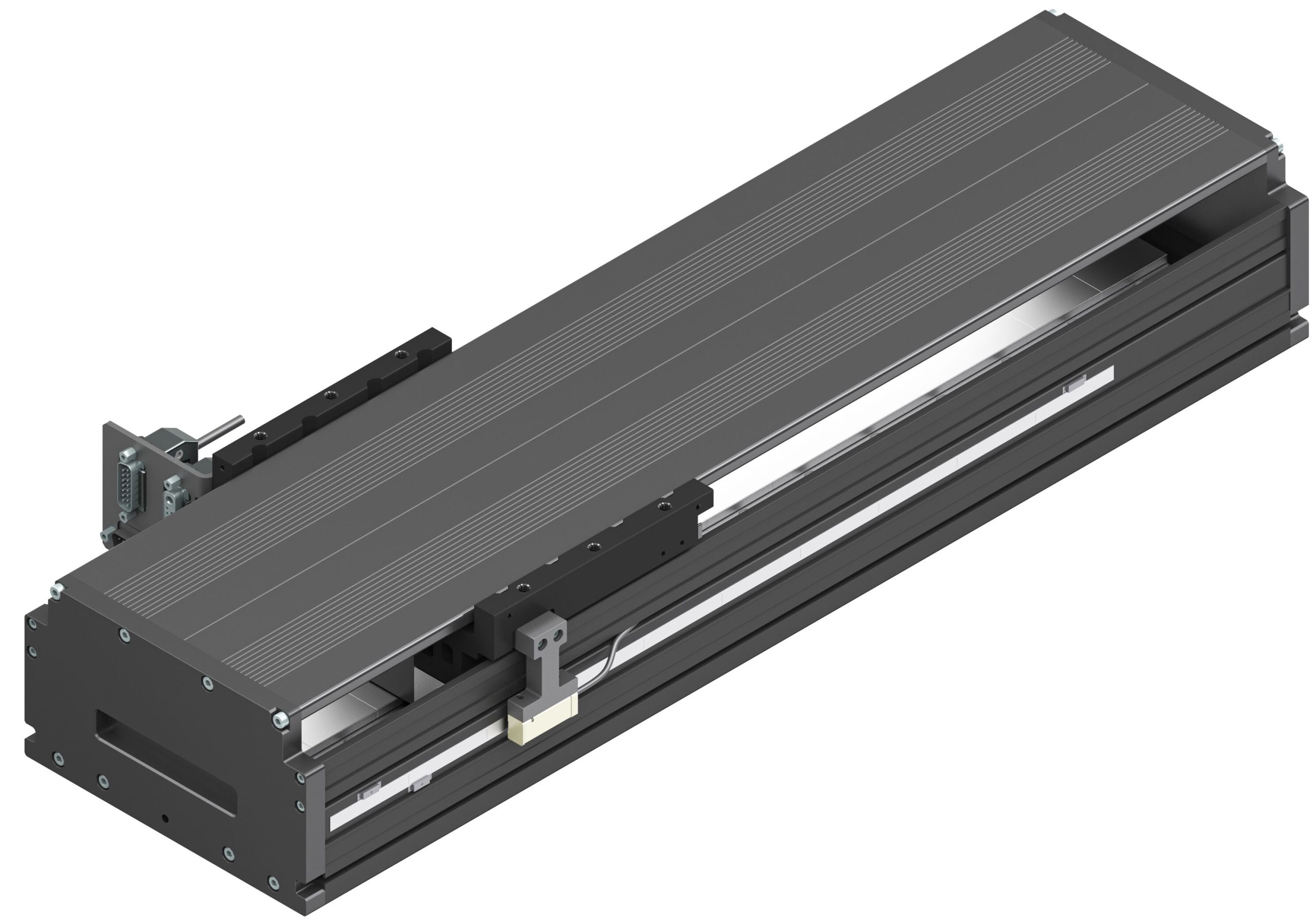

LMM-140-NN-1
Модуль линейного двигателя ЛММ-140-НН-1
Размер = 140
Длина (L) = 1658 мм
Максимальный ход = 1444 мм.
Версия = MA01 – с линейным двигателем
Guide = 001 — Основной корпус с шариковой направляющей
Привод = 033 – линейный двигатель с железным сердечником типа IC-150B-050-W3
Стол = 033 — Длина стола 174 мм.
Защита = 001 – с защитной пластиной
Система продольного измерения = 005 – оптическая, абсолютная, разрешение 0,05 мкм, интерфейс BiSS-C
Смазка = LSS — стандартная консистентная смазка
Документация = 001 — Стандартный финальный тест
