| Номинальный размер [мм] |
130 |
|---|---|
| Максимально допустимое осевое усилие Fmax [Н] |
70000 |
| Динамическая нагрузка C [Н] |
120000.0 |
| Максимальное перемещение перемещения smax [мм] |
1500.0 |
| Расстояние перемещения smin [мм] |
110 |
| Максимальное ускорение amax [м/с²] |
30.0 |
| Максимально допустимая линейная скорость vmax [м/с] |
0.64 |
| Индикация допустимой температуры окружающей среды механики (мин....макс.) |
HASTA THE +70 °C WITH UNA DURACIÓN OF SERVICIO AND UNA POTENCIA REDUCIDAS |
| Срок службы [%] |
100 |
| Вес [кг] |
0 |
| Индикация срока службы |
JE NACH GEFORDERTER LEISTUNG KANN DIE ZULÄSSIGE EINSCHALTDAUER AUF GRUND DER WÄRMEENTWICKLUNG EINGESCHRÄNKT SEIN. |
| Индикация максимального общего крутящего момента |
IM NEUZUSTAND |
| Механический индикатор допустимой температуры окружающей среды с PLSA и низкотемпературной смазкой (мин. … макс.) |
HASTA THE +60 °C WITH UNA DURACIÓN OF SERVICIO AND UNA POTENCIA REDUCIDAS |
| Константа неподвижной части движущейся массы mca fix [кг] |
5.8 |
| Константа для фиксированной части массы кг fix [кг] |
17 |
| Константа переменной длины движущейся массы mca var [кг/мм] |
0.0068 |
| Константа для части массы переменной длины кг вар [кг/мм] |
0.026 |
| Константа для фиксированной части момента инерции масс кДж fix [кг·мм²] |
1958 |
| Постоянная для переменной части по длине момента инерции масс кДж вар [кг мм] |
1.781 |
| Постоянная для удельной массы часть момента инерции масс кДж·м [мм²] |
2.533 |
| Удлинение длины с шарниром Lad [мм] |
420 |
| Длина удлинителя без шарнира Lad [мм] |
364 |
| Общий максимальный зазор крутящего момента [°] |
2.5 |
| Максимально допустимые обороты np [мин⁻¹] |
3850 |
| Максимально допустимый движущий момент Mp [Нм] |
139.3 |
| нормальная гонка |
THE TRAMO OF RECORRIDO BY CICLO ES ≥SMIN |
| Момент трения системы MRs [Нм] |
7 |
| Тип защиты |
IP54 |
| Тип защиты корпуса |
IP65 |
| Уровень производительности η |
0.8 |
| Допустимая температура окружающей среды для механической смазки (мин. … макс.) |
0 °C … +50 °C |
| Размер АМ [мм] |
71 |
| Размер B d9 [мм] |
96 |
| Размер BA h7 [мм] |
80 |
| Размер ДЗ h7 [мм] |
35 |
| Размер Е [мм] |
130 |
| Размер IRF с глубиной резьбы |
M12 ‒ 26 MM PROF. |
| Размер J [мм] |
138 |
| Размер J1 [мм] |
132 |
| Размер J2 [мм] |
196 |
| КК размер |
M33x2 mm |
| Размер кВт [мм] |
29 |
| Размер КХ [мм] |
50 |
| Размер ступенек с шарниром [мм] |
420 |
| Размер ступенек без шарнира [мм] |
364 |
| Размер LR [мм] |
70.5 |
| Размер LZ [мм] |
78 |
| Размер ЛЗС [мм] |
155 |
| Размер мм f8 [мм] |
60 |
| Размер Q с глубиной резьбы |
M12 ‒ 26 MM PROF. |
| Размер SW1 [мм] |
50 |
| Размер SW2 [мм] |
50 |
| Размер ТКБ [мм] |
120 |
| Размер ТКР [мм] |
120 |
| Размер ВА [мм] |
4 |
| Допуск размера VA [мм] |
±0.1 |
| Размер VFB с шарниром [мм] |
173.5 |
| Размер VFB без шарнира [мм] |
117.5 |
| Размер ЧРП [мм] |
95.5 |
| Размер ВГ [мм] |
30 |
| Размер Ш h7 [мм] |
40 |
| Размер WA [мм] |
15 |
| Примечание к чертежу плана EMC-HP |
Engrasador tipo embudo (a ambos lados) DIN 3405-A M6 (Rosca M6 x 14) |

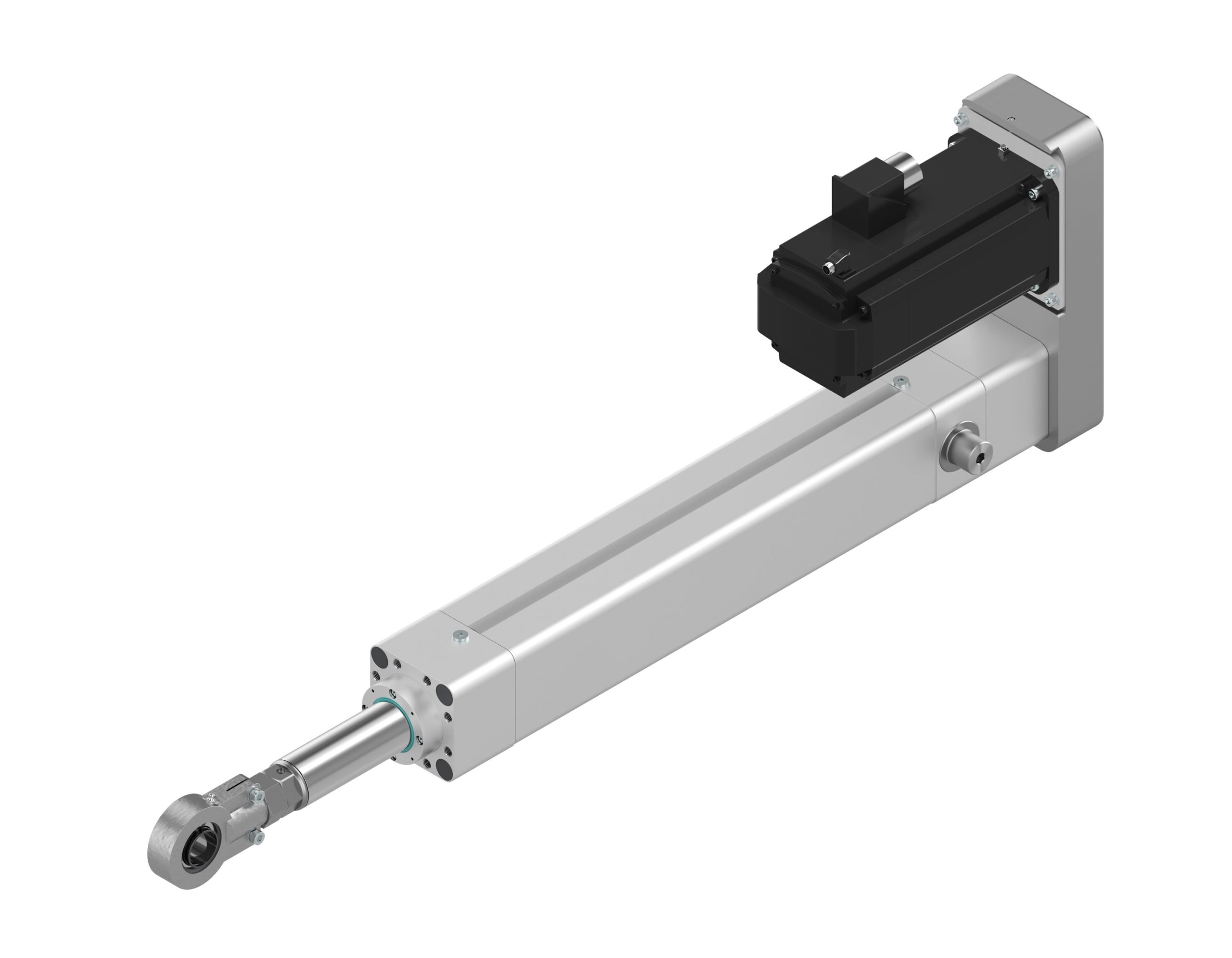

ELECTROCILINDRO EMC-130-HP-1
- Точное позиционирование, высокая динамика, полный привод и длительный срок службы благодаря использованию высокоточных планетарных шпинделей Rexroth.
- Интеллектуальная, сервисно-ориентированная приводная система со свободным программированием для реализации сложных профилей перемещения (свободная настройка силы, положения и скорости по всей рабочей зоне)
- Высокая энергоэффективность и низкое воздействие на окружающую среду (нет риска протечек)
- Простая, компактная и прочная конструкция для компактной интеграции в концепцию машины и для использования даже в неблагоприятных условиях окружающей среды.
- Полная модульная система с большой вариативностью для высокой гибкости использования.
Характеристики
