| Элементы крепления электромеханических цилиндров |

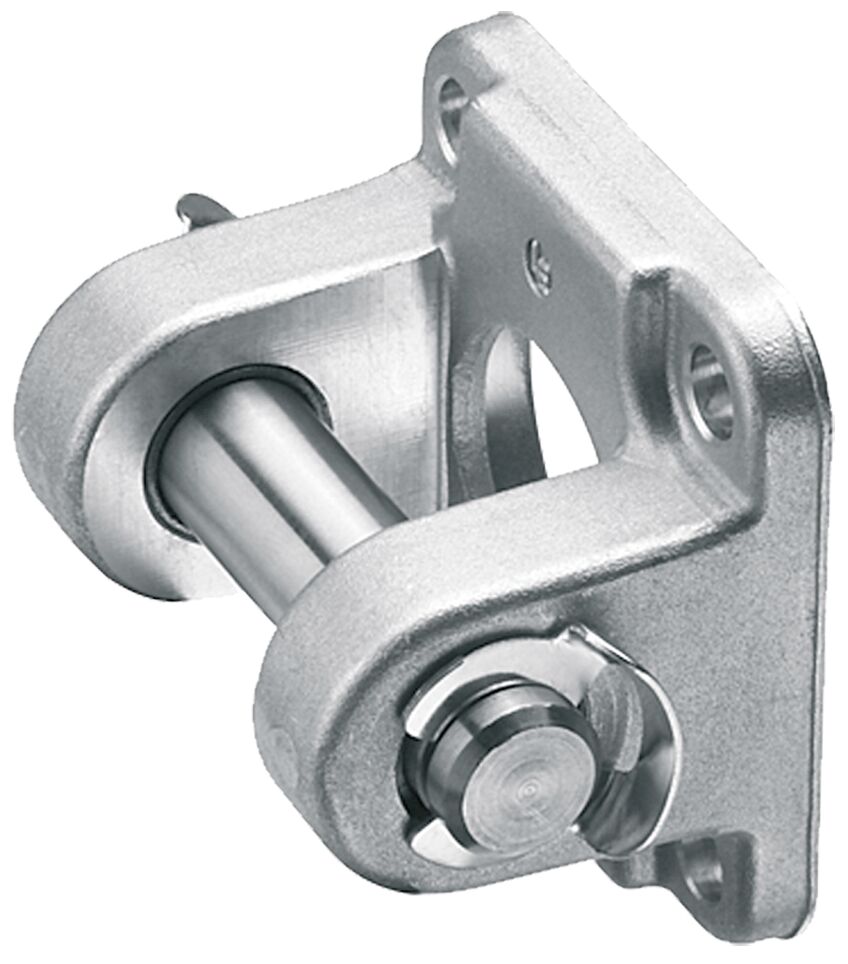

FIJACIÓN OF HORQUILLA |
|---|---|
| Номинальный размер [мм] |
40 |
| Вес [кг] |
0.16 |
| Сноска Динамическая нагрузка макс. |
FMAX EMC |
| Материал электромеханического цилиндра |
Aluminio |
| Размер CB H14 [мм] |
28 |
| Размер CD H9 [мм] |
12 |
| Размер E макс. [мм] |
53 |
| Размер FL [мм] |
25 |
| Допуск на размер FL [мм] |
±0.2 |
| Размер L мин. [мм] |
15 |
| Размер МР [мм] |
13 |
| Размер Tg [мм] |
38 |
| Размер ТГ [мм] |
38 |
| Допуск размера TG [мм] |
±0.2 |
| Размер UB h14 [мм] |
52 |
| Размер VB [мм] |
57 |
D EMC40 &
- Группа 5, вариант 07
- Материал: алюминий/литой сфероидальный графит с гальваническим покрытием.
Характеристики
