| ЭСР |
Yes |
|---|---|
| Нагрузка на секцию в режиме накопления [кг] |
60 |
| Мотор-редуктор [GM] |
0 = MIT GETRIEBE , OHNE MOTOR , OHNE KOMPAKTUMRICHTER , 1 = MIT GETRIEBE , MOTOR UND KOMPAKTUMRICHTER |
| Уведомление |
NIVEL OF TRANSPORTE INFERIOR H1: EEVACIÓN S = H – H1 , 400 ≤ S ≤ 1500 , ALTURA TOTAL OF ELEVADOR HT ≥ 250 + H |
| Удельная нагрузка на секцию [кг/см] |
1 |
| Мин. расстояние хода [мм] |
400 |
| Макс. расстояние хода [мм] |
1500 |
| Длина в направлении транспортировки [lT] [мм] |
160 , 240 , 320 , 400 , 480 , 640 , 800 |
| Объем поставки |
INCL. 2 SENSORES M12X1 , SN = 8 MM , L = 45 MM , 3842557633 , INCL. CUBIERTA OF PROTECTION , INCL. SET OF DETECCIÓN OF POSICIÓN (FOR 2 X SENSOR 3842557633) |
| Индикация питания |
CUBIERTA OF PROTECTION , MONTADA PARCIALMENTE (C2 , C4 , C5 AND C6 ESTÁN MONTADAS , VÉASE THE FIG. IN 5-81 IN THE PARTE INFERIOR) , UNIT OF CONTROL OF MOTOR , MONTADA (GM = 1) , UNIT OF CONTROL OF MOTOR , NO MONTADA (GM = 0) |
| Предпочтительные значения [мм] |
160 , 240 , 320 , 400 , 480 , 640 , 800 |
| Información de material |
CUBIERTA OF MOTOR: CHAPA , GALVANIZADA , CUBIERTA OF PROTECTION: PC , ALUMINIO , GANCHO OF INSERCIÓN: POM , NEGRO , GUIDE VERTICAL: ACERO , PERFILES OF GUIDE: PUHMW; NEGRO , RUEDAS AND TENSOR OF CHAIN: ACERO |
| Общая высота лифта [hT] |
1000 , 1100 , 1200 , 1300 , 1400 , 1500 , 1600 , 1700 , 1800 , 1900 , 2000 , 2300 , 2600 , 2900 |
| Необходимые аксессуары |
BALANCINES WI 2/… , WI/M FOR CARGAR AND DESCARGAR THE PORTAPIEZAS , SENSOR ÓPTICO FOR THE CARGA |
| Рекомендуемые аксессуары |
UNIT OF LUBRICACIÓN AUTOMÁTICA LU 2 AND SET OF ADAPTADORES FOR THE 2 (3842559808) , SET OF CONNECTION THE 2 (3842559810) |
| Вес [кг] |
0 |

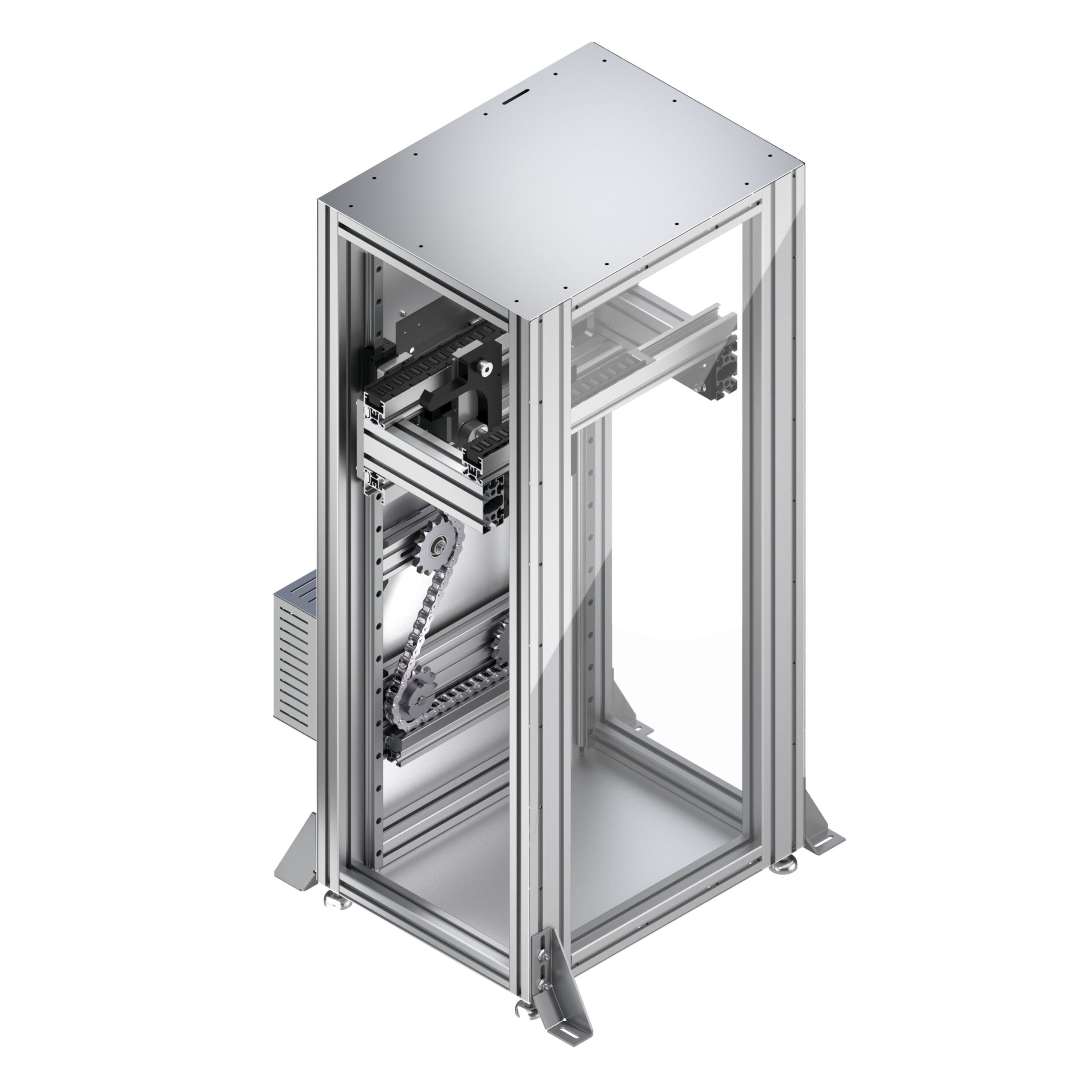

ASCENSOR EL 2
Лифт ЭЛ 2
- Лифт для смены держателей заготовок между двумя разными уровнями транспортировки.
- Привод через синхронный серводвигатель MSM с датчиком абсолютных значений – Интерфейс: штекерный разъем для датчика и подключения питания – Стояночный тормоз с электрическим управлением
- Лифт для вертикальной транспортировки держателя заготовок из нижней секции в верхнюю или наоборот.
- Разработан как подъемник для головы
- Подходит для использования в EPA.
- Для всех размеров державок до 800 x 800 мм.
- Возможна меньшая транспортная высота от 290 мм.
- Общая масса носителя заготовки до 60 кг.
- Возможность получения короткого времени цикла до 7,9 с.
- Возможность получения возвышений до 1500 мм.
- В комплект поставки входит люк для технического обслуживания.
- Частично выбираемый материал защитного покрытия
- Транспортируемый продукт не должен превышать bWT (ширину держателя заготовки) или IWT (высоту держателя заготовки).
Характеристики
