| Диаметр вала d [мм] |
50.0 |
|---|---|
| Материал прецизионных стальных валов |
Acero bonificado Cf53 cromado duro |
| Класс допуска вала |
h7 |
| Версия прецизионного стального вала |
SHAFT HUECO |
| Серия |
SHAFT OF ACERO OF PRECISIÓN |
| Маса м (кг/м) [кг/м] |
9.95 |
| Вес [кг] |
0 |
| Твердость [HRC] |
MÍN. 60 |
| Терпимость к праведности, сноска t3 |
IN LONGITUDES BY DEBAJO OF 1 M , THE VALOR MÍNIMO ES 40 ΜM. THE MEDICIÓN OF RECTITUD SE REALIZA SOBRE THE BASE OF ISO 13012. |
| Сноска по длине L |
REFERIDO TO GEOMETRÍA AND DUREZA |
| Сноска t2, допуск на цилиндрическую форму |
MEDICIÓN OF THE DIFERENCIA OF DIÁMETRO |
| Внешний диаметр d [мм] |
50 |
| Внутренний диаметр d [мм] |
29.6 |

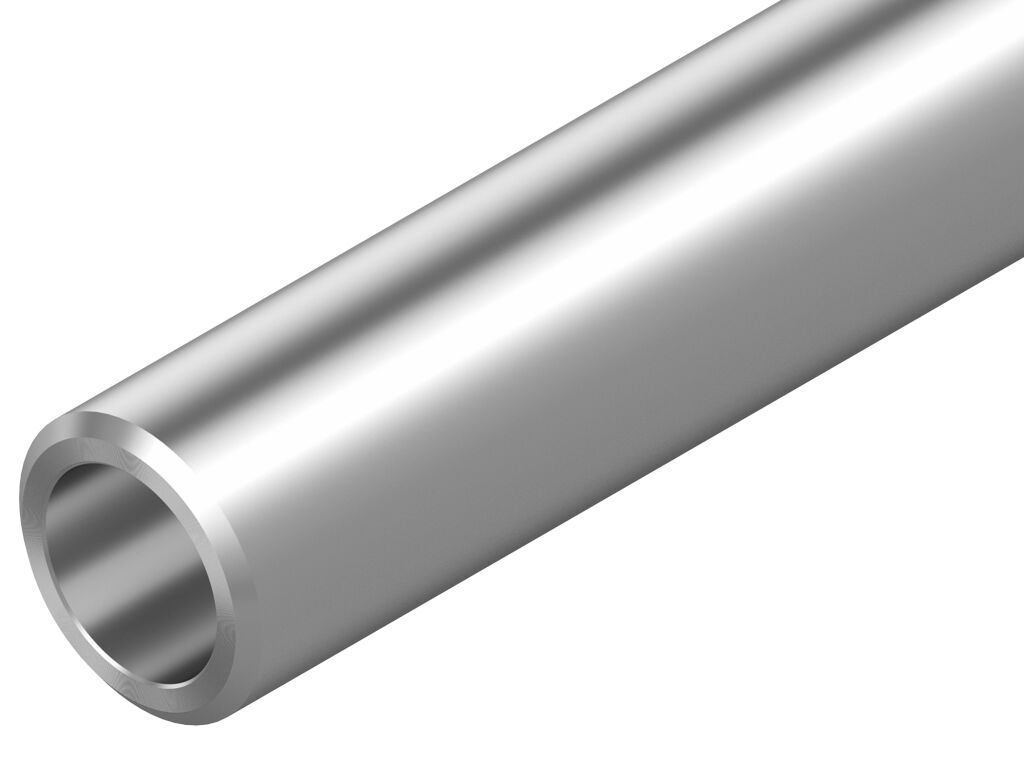

ARBOL HUECO WO-50H7-CR
полый вал
изготовлен из стали премиум-класса (твердый хром)
Диаметр вала d = 50
Допуск = H7
- Оптимальная защита от коррозии поверхности наружного диаметра вала.
Характеристики
